ADS1255IDBR 24 Bit Αναλογικός σε ψηφιακό μετατροπέα 1, 2 εισροές 1 Sigma-Delta 20-SSOP
Λεπτομέρειες:
| Τόπος καταγωγής: | πρωτότυπο |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | ADS1255IDBR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός κομματιών: | 24 | Ποσοστό δειγματοληψίας (ανά δευτερόλεπτο): | 30K |
|---|---|---|---|
| Αριθμός εισροών: | 1, 2 | Τύπος εισόδου: | Διαφορικό, ενιαίος που τελειώνουν |
| Διασύνδεση δεδομένων: | ΠΕΠ | Διαμόρφωση: | Mux-pga-ΠΑΧ |
| Αριθμός μετατροπέων A/D: | 1 | Αρχιτεκτονική: | Σίγμα-του δέλτα |
| Τάση - ανεφοδιασμός, ανάλογο: | 5V | Τάση - ανεφοδιασμός, ψηφιακός: | 1.8V ~ 3.6V |
Περιγραφή προϊόντων
ADS1255IDBR 24 Bit Αναλογικός σε ψηφιακό μετατροπέα 1, 2 εισροές 1 Sigma-Delta 20-SSOP
Προδιαγραφές Διάταξη ADS1255
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Αγορά δεδομένων | |
| Αναλογικοί σε ψηφιακούς μετατροπείς (ADC) | |
| Δρ. | Τεξας Instruments |
| Σειρά | - |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Αριθμός bit | 24 |
| Ποσοστό δειγματοληψίας (ανά δευτερόλεπτο) | 30 χιλιάρικα. |
| Αριθμός εισροών | 1, 2 |
| Τύπος εισόδου | Διαφορετική, με ένα μόνο τέλος |
| Διασύνδεση δεδομένων | ΠΕΠ |
| Διαμόρφωση | MUX-PGA-ADC |
| Αναλογία - S/H:ADC | - |
| Αριθμός μετατροπών A/D | 1 |
| Αρχιτεκτονική | Σίγκμα-ντέλτα |
| Τύπος αναφοράς | Εξωτερικό |
| Τεχνολογία - Εφοδιασμός | 5V |
| Τεχνολογία | 1.8V ~ 3.6V |
| Χαρακτηριστικά | ΠΓΑ |
| Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C |

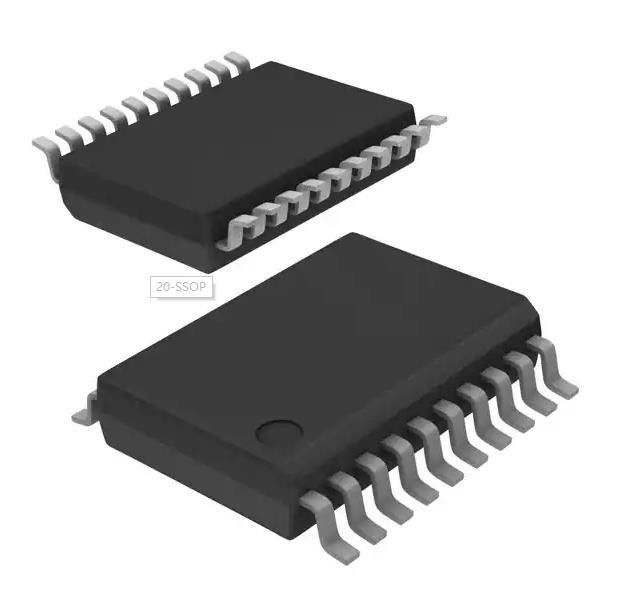

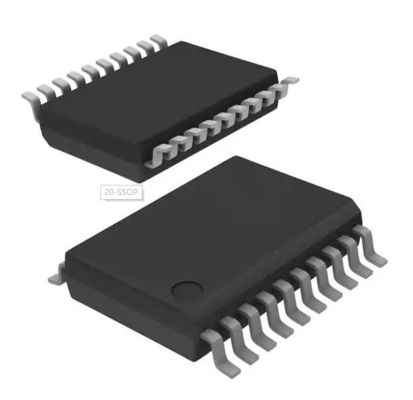

| Πακέτο / Κουτί | 20-SSOP (0,209", 5,30mm πλάτος) |
| Πακέτο συσκευής του προμηθευτή | 20-SSOP |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Αριθμός βασικού προϊόντος | ADS1255 |
Χαρακτηριστικά Διάταξη ADS1255
* 24 bits, χωρίς κώδικες που λείπουν
− Όλες οι τιμές δεδομένων και ρυθμίσεις PGA
* Μέχρι 23 bits Ασφάλεια θορύβου
* ± 0,0010% Μη γραμμικότητα (μέγιστο)
* Ταχύτητες εξόδου δεδομένων έως 30 kSPS
* Γρήγορο ποδηλατικό κανάλι
- 18,6 Bits Ασφάλεια από θόρυβο (21,3 αποτελεσματικά Bits) στα 1,45 kHz
* Μετατροπές με ένα βήμα με διακανονισμό ενός κύκλου
* Ευέλικτος πολλαπλέξερ εισόδου με ανιχνευτή ανίχνευσης
- Τέσσερις διαφορικές εισροές (μόνο ADS1256)
- Οκτώ μονομερείς εισροές (μόνο ADS1256)
* Εισδοτικό μπουφέρ σταθεροποιημένο από ελικόπτερο
* PGA χαμηλού θορύβου: 27nV θόρυβος εισόδου
* Αυτο και σύστημα βαθμονόμησης για όλες τις ρυθμίσεις PGA
* 5V Tolerant SPITM-Compatible Serial Interface (Σειριακή διεπαφή συμβατή με το SPITM)
* Αναλογική τροφοδοσία: 5V
* Ψηφιακή τροφοδοσία: 1.8V έως 3.6V
* Δυναμική διάσπαση
− Τόσο χαμηλά όσο 38mW σε κανονική λειτουργία
- 0,4 mW σε κατάσταση αναμονής
Εφαρμογές Διάταξη ADS1255
Επιστημονικά όργανα
Έλεγχος βιομηχανικών διεργασιών
Ιατρικός εξοπλισμός
Δοκιμή και μέτρηση
Ζυγίστε με Ζυγαριά
Περιβαλλοντικές και εξαγωγικές ταξινόμησηΔιάταξη ADS1255
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 2 (1 έτος) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.39.0001 |
