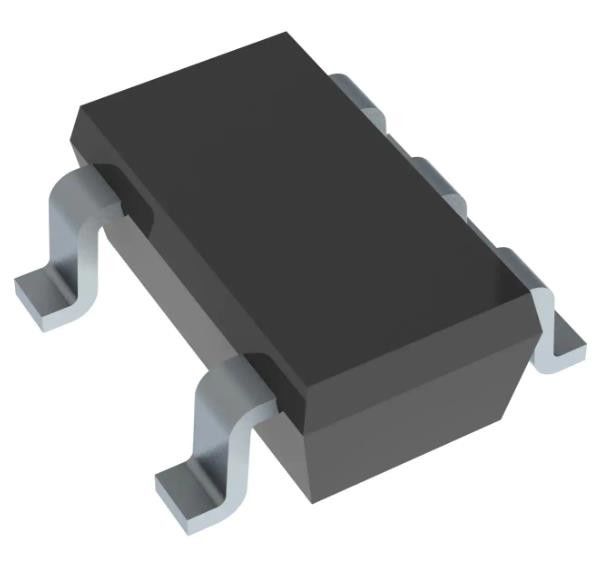

SN74LV1T125DBVR Μη αναστρέψιμο 1 στοιχείο 1 bit ανά στοιχείο 3-κατάσταση έξοδος SOT-23-5
Λεπτομέρειες:
| Τόπος καταγωγής: | πρωτότυπο |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | SN74LV1T125DBVR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος λογικής: | Απομονωτής, μη-αναστροφή | Αριθμός στοιχείων: | 1 |
|---|---|---|---|
| Αριθμός bit ανά στοιχείο: | 1 | Τύπος εξόδου: | 3-Πολιτεία |
| ρεύμα - υψηλή και χαμηλή απόδοση: | 8mA, 8mA | Πρόσθετη τάση: | 1.6V ~ 5.5V |
| Θερμοκρασία λειτουργίας: | -40°C ~ 125°C (TA) | Πακέτο / Κουτί: | SC-74A, SOT-753 |
Περιγραφή προϊόντων
SN74LV1T125DBVR Μη αναστρέψιμο 1 στοιχείο 1 bit ανά στοιχείο 3-κατάσταση έξοδος SOT-23-5
Προδιαγραφές Ειδικότερα:
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Λογική | |
| Συσκευές που χρησιμοποιούνται για την παραγωγή ηλεκτρικής ενέργειας | |
| Δρ. | Τεξας Instruments |
| Σειρά | 74LV |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Τύπος λογικής | Κωφί, μη αντιστρέψιμο |
| Αριθμός στοιχείων | 1 |
| Αριθμός bit ανά στοιχείο | 1 |
| Τύπος εισόδου | - |
| Τύπος εξόδου | 3 Κράτος |
| ρεύμα - υψηλή και χαμηλή απόδοση | 8mA, 8mA |
| Πρόσθετη τάση | 1.6V ~ 5.5V |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C (TA) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | SC-74A, SOT-753 |
| Πακέτο συσκευής του προμηθευτή | SOT-23-5 |
| Αριθμός βασικού προϊόντος | 74LV1T125 |
Χαρακτηριστικά Ειδικότερα:
• Μεταφραστής τάσης με μία τροφοδοσία σε 5-V, 3.3-V, 2.5-V και 1.8-V VCC
• Πεδίο λειτουργίας από 1,8 V έως 5,5 V
• Μετάφραση προς τα πάνω:
∆ 1.2 V ((1) έως 1,8 V σε 1,8-V VCC
Διάταξη 1
∆ 1.8 V ((1) έως 3,3 V σε 3,3-V VCC
¥ 3,3 V έως 5,0 V σε 5,0-V VCC
• Μετάφραση προς τα κάτω
¥ 3,3 V έως 1,8 V σε 1,8-V VCC
¥ 3,3 V έως 2,5 V σε 2,5-V VCC
¥ 5,0 V έως 3,3 V σε 3,3-V VCC
• Η έξοδος λογικής αναφέρεται στο VCC
• Δίσκος εξόδου:
Δυνατότητα εξόδου 8,0 mA σε ισχύ 5 V
Δυνατότητα εξόδου 7,0 mA σε 3.3 V
Δυνατότητα εξόδου 3,0 mA σε 1,8 V
• Χαρακτηρίζεται μέχρι 50 MHz σε 3,3-V VCC
• 5,0 V Ανεπάρκεια στις πινές εισόδου
• εύρος θερμοκρασίας λειτουργίας από 40°C έως 125°C
• Δυναμικότητα τεντώματος άνω των 250 mAPper JESD 17
Εφαρμογές Ειδικότερα:
• Τηλεπικοινωνίες
• Μεταφορτωτές εφαρμογές
• Υπηρεσίες
• Πληροφοριακοί υπολογιστές και φορητά
ΠεριβαλλοντικήΕξαγωγικές ταξινομήσειςΕιδικότερα:
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.39.0001 |
