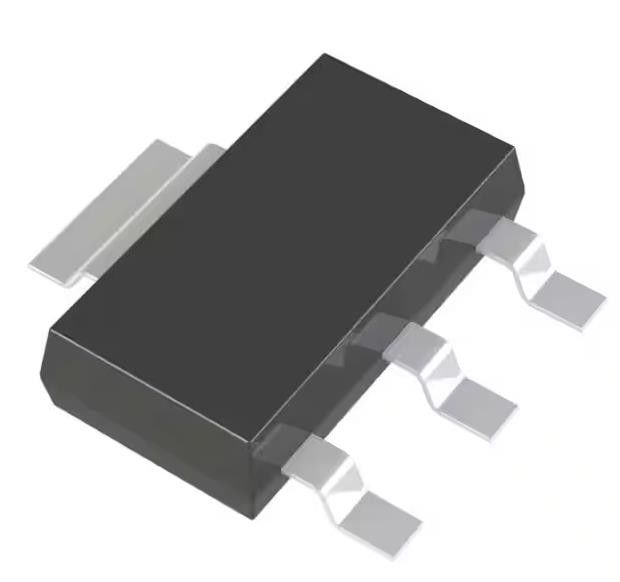

FZT851TA Διπολικός (BJT) Τρανζίστορας NPN 60 V 6 A 130MHz 3 W Επιφανειακό τοποθέτημα SOT-223-3
Λεπτομέρειες:
| Τόπος καταγωγής: | πρωτότυπο |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | FZT851TA |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος τρανζίστορα: | NPN | Τρέχων - συλλέκτης (ολοκληρωμένο κύκλωμα) (Max): | 0.25 |
|---|---|---|---|
| Τάση - διακοπή εκπομπών συλλεκτών (Max): | 60 V | Κορεσμός Vce (Max) @ Ib, ολοκληρωμένο κύκλωμα: | 375mV @ 300mA, 6A |
| Τρέχων - διακοπή συλλεκτών (Max): | 50nA (ICBO) | Ολοκληρωμένο κύκλωμα ΣΥΝΕΧΟΥΣ τρέχον κέρδους (hFE) (λ.) @, Vce: | 100 @ 2A, 1V |
| Δύναμη - Max: | 3 W | Συχνότητα - μετάβαση: | 130MHz |
Περιγραφή προϊόντων
FZT851TA Διπολικός (BJT) Τρανζίστορας NPN 60 V 6 A 130MHz 3 W Επιφανειακό τοποθέτημα SOT-223-3
Προδιαγραφές FZT851TA
| Τύπος | Περιγραφή |
| Κατηγορία | Διακριτά προϊόντα ημιαγωγών |
| Τρανζίστορες | |
| Διπολική (BJT) | |
| Μοναδικοί διπολικοί τρανζίστορες | |
| Δρ. | Διακόσμιοι ενσωματωμένοι |
| Σειρά | - |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Τύπος τρανζίστορα | Εθνικό Πρόσωπο |
| Τρόπος - Συλλέκτης (Ic) (μέγιστο) | 0.25 |
| Η τάση - διάσπαση του συλλέκτη εκπομπής (μέγιστη) | 60 V |
| Vce κορεσμός (Max) @ Ib, Ic | 375mV @ 300mA, 6A |
| Τρέχων - Περιορισμός συλλέκτη (μέγιστο) | 50nA (ICBO) |
| Διορθωτικό μέτρο για την παρακολούθηση των διακυμάνσεων | 100 @ 2A, 1V |
| Δύναμη - Max | 3 W |
| Συχνότητα - Μεταβατική περίοδος | 130MHz |
| Θερμοκρασία λειτουργίας | -55 °C ~ 150 °C (TJ) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | ΤΟ-261-4, ΤΟ-261AA |
| Πακέτο συσκευής του προμηθευτή | SOT-223-3 |
| Αριθμός βασικού προϊόντος | FZT851 |
Χαρακτηριστικά FZT851TA
• BVCEO > 60V
• IC = 6A υψηλό συνεχές ρεύμα συλλέκτη
• ICM = 20A Πάνω ρεύμα παλμού
• Χαμηλή τάση κορεσμού VCE (sat) < 100mV @ 1A
• RCE (sat) = 44mΩ για χαμηλή ισοδύναμη αντίσταση
• hFE καθορισμένο έως 10A για υψηλή αντίσταση
• Συμπληρωματικός τύπος PNP: FZT951
• Χωρίς μόλυβδο φινίρισμα, συμβατό με το RoHS (Σημειώσεις 1 & 2)
• Χωρίς αλογένιο και αντιμόνιο.
• Το FZT851Q είναι κατάλληλο για εφαρμογές αυτοκινήτων που απαιτούν ειδικό έλεγχο αλλαγών. Αυτό το μέρος είναι πιστοποιημένο AEC-Q101, ικανό για PPAP και κατασκευάζεται σε εγκαταστάσεις πιστοποιημένες IATF16949.
Εφαρμογές FZT851TA
• Υπόθεση: SOT223 τύπου DN
• Υλικό θήκης: Σχηματισμένο πλαστικό, πράσινη σύνθεση σχηματισμού.
• Ευαισθησία στην υγρασία: Επίπεδο 1 ανά J-STD-020
• Τερματικά: Φινίρισμα - Ματ κασσίτερο επιχρυσωμένα μολύβδια.
• Βάρος: 0,112 γραμμάρια (περίπου)
ΠεριβαλλοντικήΕξαγωγικές ταξινομήσεις FZT851TA
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | Επηρεάζεται το REACH |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8541.29.0075 |
