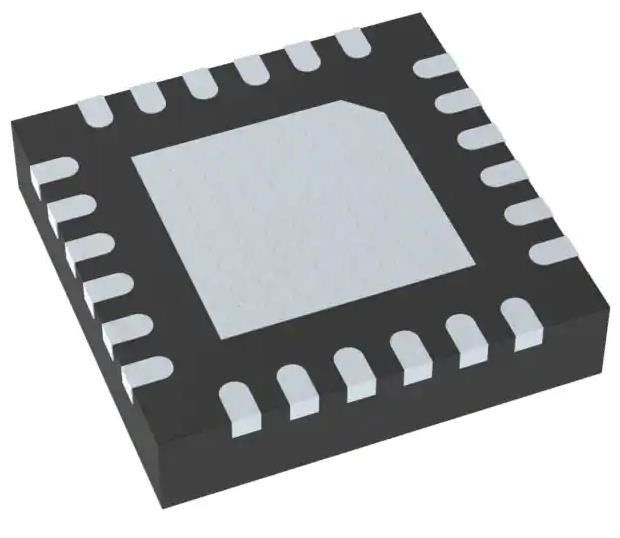

TPS65130RGER Ρυθμιστής εναλλαγής Buck-Boost IC Διπλό σιδηρόδρομο ρυθμιζόμενο 3.2V, -2V 2
Λεπτομέρειες:
| Τόπος καταγωγής: | πρωτότυπο |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TPS65130RGER |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Διαμόρφωση εξόδου: | Θετικός και αρνητικός (διπλή ράγα) | Τύπος εξόδου: | Ρυθμίσιμο |
|---|---|---|---|
| Αριθμός εκροών: | 2 | Η τάση - εισροή (min): | 2.7V |
| Τεχνική μέθοδος: | 5.5V | Η τάση - έξοδος (min/fixed): | 3.2V, -2V |
| Τεχνική μέθοδος: | 15V, -15V | ρεύμα - έξοδος: | 700mA (διακόπτης) |
| Συχνότητα - Μετατροπή: | 1.38MHz | Θερμοκρασία λειτουργίας: | -40 °C ~ 85 °C (TA) |
Περιγραφή προϊόντων
TPS65130RGER Ρυθμιστής εναλλαγής Buck-Boost IC Διπλό σιδηρόδρομο ρυθμιζόμενο 3.2V, -2V 2
Προδιαγραφές TPS65130RGER
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Ρυθμιστές τάσης - Ρυθμιστές διακόπτη συνεχούς ρεύματος | |
| Δρ. | Τεξας Instruments |
| Σειρά | - |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Λειτουργία | Πιο πάνω, πιο πάνω/κατώτερα |
| Διαμόρφωση εξόδου | Θετικό και αρνητικό (διπλό σιδηρόδρομο) |
| Τοπολογία | Κουνήσου, Κουνήσου. |
| Τύπος εξόδου | Ρυθμίσιμο |
| Αριθμός εκροών | 2 |
| Η τάση - εισροή (min) | 2.7V |
| Τεχνική μέθοδος | 5.5V |
| Η τάση - έξοδος (min/fixed) | 3.2V, -2V |
| Τεχνική μέθοδος | 15V, -15V |
| ρεύμα - έξοδος | 700mA (συνδέτης) |
| Συχνότητα - Μετατροπή | 1.38MHz |
| Σύγχρονος διορθωτής | - Όχι, όχι. |
| Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C (TA) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 24-VFQFN Εκθετική πλακέτα |
| Πακέτο συσκευής του προμηθευτή | 24-VQFN (4x4) |
| Αριθμός βασικού προϊόντος | TPS65130 |
Χαρακτηριστικά TPS65130RGER
• Πεδίο τάσης εισόδου: 2,7 V έως 5,5 V
• Απόδοση μετατροπέα θετικής ώθησης VPOS
∆ Ρυθμίσιμη ισχύς: έως 15 V
Δύο επιλογές ορίων ρεύματος διακόπτη: 0,8 A και 2 A
∆ Αποδοτικότητα μετατροπής: έως 89%
• Βήμα εξόδου του μετατροπέα αντιστροφής αρνητικού βάρους του VNEG
Διορθώσιμη ισχύς: έως και 15 V
Δύο επιλογές ορίων ρεύματος διακόπτη: 0,8 A και 2 A
∆ Αποδοτικότητα μετατροπής: έως και 81%
• Η έξοδος ελέγχου για εξωτερικό P-κανάλι FET υποστηρίζει πλήρη αποσύνδεση από την μπαταρία
• ρεύμα διακοπής 1-μA
• Ατομικές εισροές ενεργοποίησης για ευέλικτη ακολουθία εξόδου
• Προστατευτικά στοιχεία
Προστασία κατά της υπερτάσης στο VPOS και το VNEG
∆ ∆ ∆ ∆ ∆
Προστασία από θερμική διακοπή
• συσκευασία VQFN-24 4 mm × 4 mm (RGE)
Εφαρμογές TPS65130RGER
• Εικονικές οθόνες LCD και AMOLED (περίπου 4" έως 17")
∆ Προσωπικά ηλεκτρονικά προϊόντα (έγγραφα, οθόνες, παιχνίδια)
∆ Αυτοματοποίηση κτιρίων (ανελκυστήρας, θερμοστάτης)
∆ υγειονομική περίθαλψη, φυσική κατάσταση, EPOS, βιομηχανικό HMI, δοκιμές και μετρήσεις
• Παροχή σιδηροδρόμων γενικής χρήσης
Τ & Μ, συλλογή δεδομένων, DAC, ADC
Διαφορετική παροχή PA ήχου
∆ Τμήματα αυτοματισμού και ελέγχου εργοστασίου
∆ιαφορετική OPAMP και παροχή συγκριτήρα
ΠεριβαλλοντικήΕξαγωγικές ταξινομήσεις TPS65130RGER
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 2 (1 έτος) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.39.0001 |
