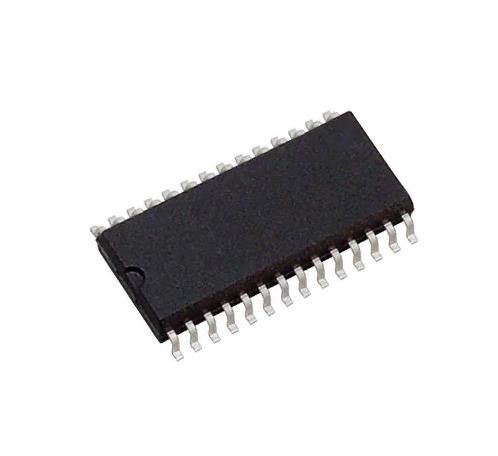

ADS7805U 16 bit αναλογικός σε ψηφιακός μετατροπέας 1 εισόδου 1 SAR 28-SOIC
Λεπτομέρειες:
| Τόπος καταγωγής: | πρωτότυπο |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | ADS7805U |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός κομματιών: | 16 | Ποσοστό δειγματοληψίας (ανά δευτερόλεπτο): | 100 χιλιάρικα. |
|---|---|---|---|
| Αριθμός εισαγωγών: | 1 | Τύπος εισόδου: | Ενιαίος που τελειώνουν |
| Διασύνδεση δεδομένων: | Παράλληλα | Διαμόρφωση: | ΝΑΥΤΙΛΙΑ ΚΑΙ ΧΕΙΡΙΣΜΟΣ - ΠΑΧ |
| Αναλογία - ΝΑΥΤΙΛΙΑ ΚΑΙ ΧΕΙΡΙΣΜΟΣ: ΠΑΧ: | 1:01 | Αριθμός μετατροπέων A/D: | 1 |
Περιγραφή προϊόντων
ADS7805U 16 bit αναλογικός σε ψηφιακός μετατροπέας 1 εισόδου 1 SAR 28-SOIC
Προδιαγραφές ADS7805U
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Αγορά δεδομένων | |
| Αναλογικοί σε ψηφιακούς μετατροπείς (ADC) | |
| Δρ. | Τεξας Instruments |
| Σειρά | - |
| Πακέτο | Τύπος |
| Αριθμός bit | 16 |
| Ποσοστό δειγματοληψίας (ανά δευτερόλεπτο) | 100 χιλιάρικα. |
| Αριθμός εισροών | 1 |
| Τύπος εισόδου | Μονότερος |
| Διασύνδεση δεδομένων | Παράλληλα |
| Διαμόρφωση | S/H-ADC |
| Αναλογία - S/H:ADC | 1:01 |
| Αριθμός μετατροπών A/D | 1 |
| Αρχιτεκτονική | SAR |
| Τύπος αναφοράς | Εξωτερικό, Εσωτερικό |
| Τεχνολογία - Εφοδιασμός | 5V |
| Τεχνολογία | 5V |
| Χαρακτηριστικά | - |
| Θερμοκρασία λειτουργίας | -25°C ~ 85°C |
| Πακέτο / Κουτί | 28-SOIC (0,295", 7,50 mm πλάτος) |
| Πακέτο συσκευής του προμηθευτή | 28-SOIC |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Αριθμός βασικού προϊόντος | ADS7805 |
Χαρακτηριστικά ADS7805U
● 100kHz min ΔΕΣΜΟΣ ΔΕΣΜΟΣ
● ΣΤΑΝΤΑΡΤ ±10V εύρος εισόδου
● 86dB min SINAD με είσοδο 20kHz
● ±3,0 LSB max INL
● DNL: 16 Bits ∆εν λείπουν κωδικοί
● ΜΙΑ ΕΠΙΔΡΟΠΗ +5V
● Συμφωνητικό με PIN με 12-bit ADS7804
● Χρησιμοποιεί εσωτερική ή εξωτερική αναφορά
● Πλήρης παράλληλη έξοδος δεδομένων
● 100mW μέγιστη διάσπαση ισχύος
● 0,3" DIP-28 ΚΑΙ SO-28
Εφαρμογές ADS7805U
Το ADS7805 είναι ένας πλήρης μετατροπέας δειγματοληψίας αναλογικού-ψηφιακού (A/D) 16 bit που χρησιμοποιεί state-of-the-art δομές CMOS.Μετατροπέας A/D με διαδοχικό μητρώο προσέγγισης (SAR) με δείγμα και διατήρηση (S/H), αναφορά, ρολόι, διεπαφή για χρήση μικροεπεξεργαστή, και drivers εξόδου 3 καταστάσεων.
ΠεριβαλλοντικήΕξαγωγικές ταξινομήσεις ADS7805U
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 3 (168 ώρες) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.39.0001 |
