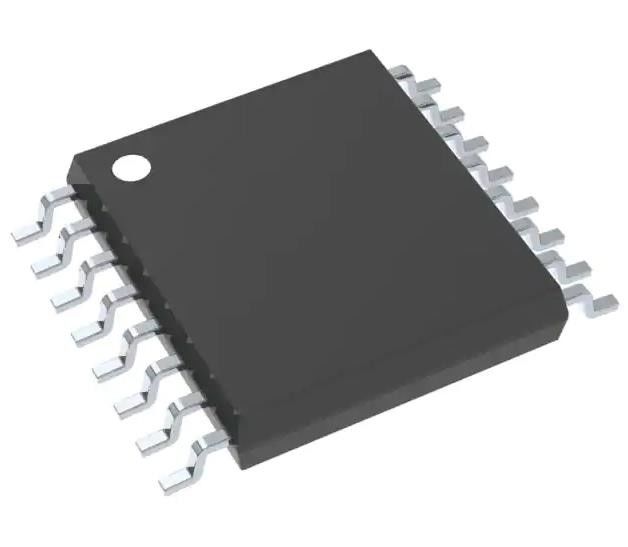

ADS7280IPW 14 bit Αναλογικός σε ψηφιακός μετατροπέας 2 εισόδου 1 SAR 16-TSSOP
Λεπτομέρειες:
| Τόπος καταγωγής: | πρωτότυπο |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | ADS7280IPW |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός κομματιών: | 14 | Ποσοστό δειγματοληψίας (ανά δευτερόλεπτο): | 1m |
|---|---|---|---|
| Αριθμός εισαγωγών: | 2 | Τύπος εισόδου: | Ψευδο-διαφορικό, ενιαίος που τελειώνουν |
| Διασύνδεση δεδομένων: | SPI, DSP | Διαμόρφωση: | MUX-S/H-ADC |
| Αναλογία - ΝΑΥΤΙΛΙΑ ΚΑΙ ΧΕΙΡΙΣΜΟΣ: ΠΑΧ: | 1:01 | Αριθμός μετατροπέων A/D: | 1 |
Περιγραφή προϊόντων
ADS7280IPW 14 bit Αναλογικός σε ψηφιακός μετατροπέας 2 εισόδου 1 SAR 16-TSSOP
Προδιαγραφές ADS7280IPW
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Αγορά δεδομένων | |
| Αναλογικοί σε ψηφιακούς μετατροπείς (ADC) | |
| Δρ. | Τεξας Instruments |
| Σειρά | - |
| Πακέτο | Τύπος |
| Κατάσταση του προϊόντος | Ενεργός |
| Αριθμός bit | 14 |
| Ποσοστό δειγματοληψίας (ανά δευτερόλεπτο) | 1M |
| Αριθμός εισροών | 2 |
| Τύπος εισόδου | Ψευδο-διαφορετικό, με ένα μόνο τέλος |
| Διασύνδεση δεδομένων | SPI, DSP |
| Διαμόρφωση | MUX-S/H-ADC |
| Αναλογία - S/H:ADC | 1:01 |
| Αριθμός μετατροπών A/D | 1 |
| Αρχιτεκτονική | SAR |
| Τύπος αναφοράς | Εξωτερικό |
| Τεχνολογία - Εφοδιασμός | 5V |
| Τεχνολογία | 1.65V ~ 5.5V |
| Χαρακτηριστικά | - |
| Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C |
| Πακέτο / Κουτί | 16-TSSOP (0,173", 4,40mm πλάτος) |
| Πακέτο συσκευής του προμηθευτή | 16-TSSOP |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Αριθμός βασικού προϊόντος | ADS7280 |
Χαρακτηριστικά ADS7280IPW
* Αναλογική τροφοδοσία 2.7V έως 5.5V, χαμηλή ισχύς:
- 13,7mW (1MHz, +VA = 3V, +VBD = 1,8V)
* 1MHz Δείκτης δειγματοληψίας 3V s +VA S 5.5V,900kHz Δείκτης δειγματοληψίας 2.7V S +VA S 3V
* Εξαιρετική απόδοση συνεχούς ρεύματος
- +0.4LSB Typ,土1.0LSB Max INL
- +0.4LSB Τύπος,土1.0LSB Μαξ DNL
- +0,8mV μέγιστο σφάλμα εκτόξευσης σε 3Vl
- +1,25mV μέγιστο σφάλμα εκτόξευσης σε 5V
* Εξαιρετική απόδοση εναλλασσόμενου ρεύματος σε f = 10kHz με 85,9dB SNR,1050,3 dB SFDR, - 100,1 dB THD
* Ενσωματωμένο ρολόι μετατροπής (CCLK)
* 1,65V έως 5,5V τροφοδοσία:
- SPITM/DSP-συμβατό σειριακό περιβάλλον
- SCLK έως 50MHz
* Συνολικές λειτουργίες απενεργοποίησης:
- Βαθιά απενεργοποίηση.
- Νεπ PowerDown
- Αυτοκινητικό υπνάκο.
* Μονοπολικό εύρος εισόδου: 0V έως VREF
* Επαναφορά λογισμικού
* Παγκόσμια CONVST (ανεξάρτητη από την ΚΑ)
* Προγραμματιζόμενη κατάσταση/πολικότητα EOC/INT
* 4 * 4 πακέτα QFN-16 και TSSOP-16
* Πολλαπλή σύνδεση Daisy-Chain Mode
* Προγραμματιζόμενη έξοδος bit TAG
* Τρόπος επιλογής καναλιού αυτόματος/χειροκίνητος (ADS7280)
Εφαρμογές ADS7280IPW
* Επικοινωνίες
* Διασύνδεση μετασχηματιστή
* Ιατρικά όργανα
* Μαγνητόμετρα
* Ελέγχος βιομηχανικών διαδικασιών
* Συστήματα απόκτησης δεδομένων
* Αυτοματοποιημένος εξοπλισμός δοκιμής
ΠεριβαλλοντικήΕξαγωγικές ταξινομήσεις ADS7280IPW
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 2 (1 έτος) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.39.0001 |
