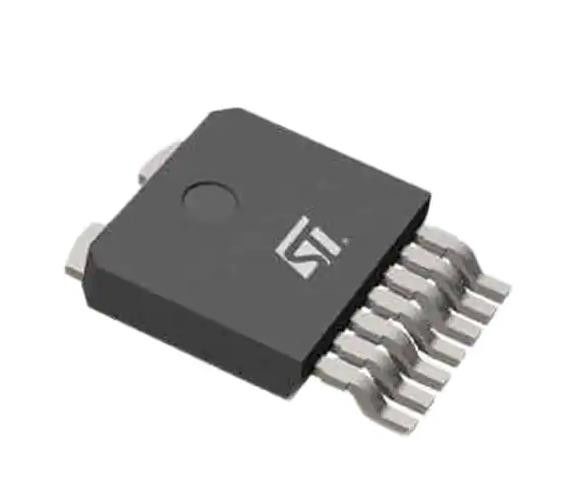

VN7004CHTR Τσιπ ολοκληρωμένου κυκλώματος 80A OctaPAK 7+1
Λεπτομέρειες:
| Τόπος καταγωγής: | πρωτότυπο |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | VN7004CHTR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 3-5 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος διακόπτη: | γενικός σκοπός | Αριθμός εκροών: | 1 |
|---|---|---|---|
| Σχέδιο - Εισροές:Αποτελέσματα: | 0,042361111 | Διαμόρφωση εξόδου: | Υψηλή πλευρά |
| Τύπος εξόδου: | N-Κανάλι | Διασύνδεση: | Ενεργοποίηση / απενεργοποίηση |
| Δυναμικό - φορτίο: | 4V ~ 28V | Η τάση - τροφοδοσία (Vcc/Vdd): | Μην απαιτημένος |
| Υψηλό φως: | Τσιπ ολοκληρωμένου κυκλώματος VN7004CHTR,Τσιπ ολοκληρωμένου κυκλώματος 80A |
||
Περιγραφή προϊόντων
VN7004CHTR Διακόπτης ισχύος/οδηγός 1:1 N-Κανάλι 80A OctaPAK 7+1
Προδιαγραφές VN7004CHTR
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Διακόπτες διανομής ενέργειας, οδηγοί φορτίου | |
| Δρ. | STMικροηλεκτρονική |
| Σειρά | Αυτοκινητοβιομηχανία, AEC-Q100 |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Κατάσταση του προϊόντος | Ενεργός |
| Τύπος διακόπτη | Γενικός σκοπός |
| Αριθμός εκροών | 1 |
| Σχέδιο - Εισροές:Αποτελέσματα | 0.042361111 |
| Διαμόρφωση εξόδου | Υψηλή πλευρά |
| Τύπος εξόδου | N-Κανάλι |
| Διασύνδεση | Ενεργοποίηση / απενεργοποίηση |
| Δυναμικό - φορτίο | 4V ~ 28V |
| Η τάση - τροφοδοσία (Vcc/Vdd) | Δεν απαιτείται |
| Τρέχων - Εξόδου (μέγιστος) | 80A |
| Ενεργοποίηση (τύπος) | 4mOhm |
| Τύπος εισόδου | Μη αναστρέψιμο |
| Χαρακτηριστικά | - |
| Προστασία από σφάλματα | Περιορισμός ρεύματος (σταθερό), ανίχνευση ανοικτού φορτίου, υπερύθμιση θερμοκρασίας, υπερένταση, UVLO |
| Θερμοκρασία λειτουργίας | -40 °C ~ 150 °C (TJ) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο συσκευής του προμηθευτή | Οκτάπακ 7+1 |
| Πακέτο / Κουτί | OctaPAK (7 μολύβια + Tab) |
| Αριθμός βασικού προϊόντος | VN7004 |
ΧαρακτηριστικάVN7004CHTR
* Απασχολούνται με την AEC-Q100
* Γενικά
- Ένα κανάλι έξυπνος οδηγοί υψηλής πλευράς με αναλογική ανατροφοδότηση CurrentSense
- Πολύ χαμηλό ρεύμα αναμονής
- Συμβατό με έξοδα CMOS 3.0 V και 5 V
* Διαγνωστικές λειτουργίες
- ένδειξη υπερφόρτωσης και σύντομης επαφής με το έδαφος (περιορισμός ισχύος)
- Ενδεικτική θερμική διακοπή
- Ανίχνευση ανοικτού φορτίου εκτός λειτουργίας
- Σύντομη έξοδος για ανίχνευση VCC
- Ενεργοποίηση/ απενεργοποίηση αισθήσεων
* Προστασία
- Κλείσιμο χαμηλής τάσης.
- Σφίξιμο υπερτάσης
- Περιορισμός ρεύματος φορτίου
ΕφαρμογέςVN7004CHTR
Ιδιαίτερα σχεδιασμένα για την αυτοκινητοβιομηχανία έξυπνη διανομή ισχύος, λαμπτήρες, συστήματα θέρμανσης, κινητήρες συνεχούς ρεύματος, αντικατάσταση ρελέ και υψηλής ισχύος αντίστασης και επαγωγικούς ενεργοποιητές.
Περιβαλλοντικές και εξαγωγικές ταξινόμησηVN7004CHTR
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 3 (168 ώρες) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.39.0001 |
