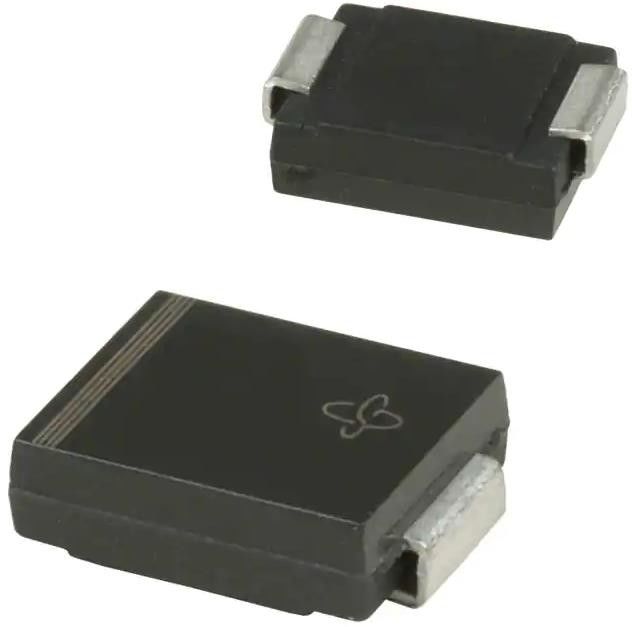

TPSMC36AHE3 / 9AT 49.9V Κρεμάστρα 30.1A Ipp Tvs Diode Surface Mount DO-214AB (SMCJ)
Λεπτομέρειες:
| Τόπος καταγωγής: | πρωτότυπο |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | ΤΠΣMC36AHE3/9AT |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 3-5 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος: | Ζένερ | Ομοιοκατευθυνόμενα κανάλια: | 1 |
|---|---|---|---|
| Τάση - Αντίστροφη στάση (Τύπος): | 30.8V | Τάση - Βλάβη (ελάχ.): | 34.2V |
| Τάση - στερέωση (Max) @ Ipp: | 49.9V | Ρεύμα - Παλμός κορυφής (10/1000μs): | 30.1Α |
| Δύναμη - Πιο υψηλό σφυγμό: | 1500W (1,5kW) | Εφαρμογές: | Αυτοκινητοβιομηχανία |
| Υψηλό φως: | Τσιπ ολοκληρωμένου κυκλώματος TPSMC36AHE3 / 9AT,Η επιφάνεια τοποθετεί το τσιπ ολοκληρωμένων κυκλωμάτων |
||
Περιγραφή προϊόντων
TPSMC36AHE3 / 9AT 49.9V Κρεμάστρα 30.1A Ipp Tvs Diode Surface Mount DO-214AB (SMCJ)
Προδιαγραφές ΤΠΣMC36AHE3/9AT
| Τύπος | Περιγραφή |
| Κατηγορία | Προστασία κυκλώματος |
| Επικοινωνίες με ηλεκτρονικούς συλλέκτη | |
| Δίοδοι TVS | |
| Δρ. | Vishay General Semiconductor - Διεύθυνση Διοδίων |
| Σειρά | Αυτοκινητοβιομηχανία, AEC-Q101, PAR® |
| Πακέτο | Ταινία και τροχό (TR) |
| Τύπος | Ζένερ |
| Μονόκατο κανάλια | 1 |
| Τεχνική διάταξη | 30.8V |
| Η τάση - διακοπή (min) | 34.2V |
| Η τάση - Κράτημα (Μαξ) @ Ipp | 49.9V |
| Τρέχοντας - Πύκνος κορύφωσης (10/1000μs) | 30.1Α |
| Δύναμη - Πιο υψηλό σφυγμό | 1500W (1,5kW) |
| Προστασία γραμμών ηλεκτρικής ενέργειας | - Όχι, όχι. |
| Εφαρμογές | Αυτοκινητοβιομηχανία |
| Δυναμικότητα @ συχνότητα | - |
| Θερμοκρασία λειτουργίας | -65°C ~ 185°C (TJ) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | DO-214AB, SMC |
| Πακέτο συσκευής του προμηθευτή | DO-214AB (SMCJ) |
| Αριθμός βασικού προϊόντος | TPSMC36 |
ΧαρακτηριστικάΤΠΣMC36AHE3/9AT
• Οπτικοποιημένη σχεδίαση παθητικοποίησης διασταυρώσεων
• Δυνατότητα TJ = 185 °C κατάλληλη για υψηλή αξιοπιστία και απαιτήσεις αυτοκινήτων
• Διατίθεται μόνο σε μονοκατευθυντική πολικότητα
• Δυνατότητα ισχύος παλμού κορυφής 1500 W με μορφή κύματος 10/1000 μs
• Εξαιρετική ικανότητα σύσφιξης
• Πολύ γρήγορος χρόνος απόκρισης
• Χαμηλή αντίσταση σε αυξητική τάση
• Ακολουθεί το επίπεδο MSL 1, ανά J-STD-020, LF μέγιστη κορυφή 260 °C
• διαθέσιμα πιστοποιητικά AEC-Q101
- Κωδικός παραγγελίας αυτοκινήτων: βάση P/NHE3 ή P/NHM3
ΕφαρμογέςΤΠΣMC36AHE3/9AT
* Υπόθεση: SMC (DO-214AB)
* Η χύτευση συνδυασμού πληροί την UL 94 V-0 βαθμολογία εύφλεκτης ικανότητας
* Βάση P/NHE3_X - Συμμόρφωση με το RoHS και πιστοποίηση AEC-Q101
* Βάση P/NHM3_X - απαλλαγμένη από αλογόντα, συμβατή με το RoHS και με πιστοποιητικό AEC-Q101 (το ∆_Χ δηλώνει κωδικό αναθεώρησης, π.χ. Α, Β, ...)
* Τερματικά: ματ κασσίτερος καλώδια, πλέσιμο σύμφωνα με J-STD-002 και JESD 22-B102 HE3 και HM3 επακόλουθο πληροί JESD 201 τάξη 2 δοκιμή μουστάκι
* Πολικότητα: χρωματική ζώνη υποδηλώνει το τέλος της καθοδικής
Περιβαλλοντικές και εξαγωγικές ταξινόμησηΤΠΣMC36AHE3/9AT
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8541.10.0080 |
