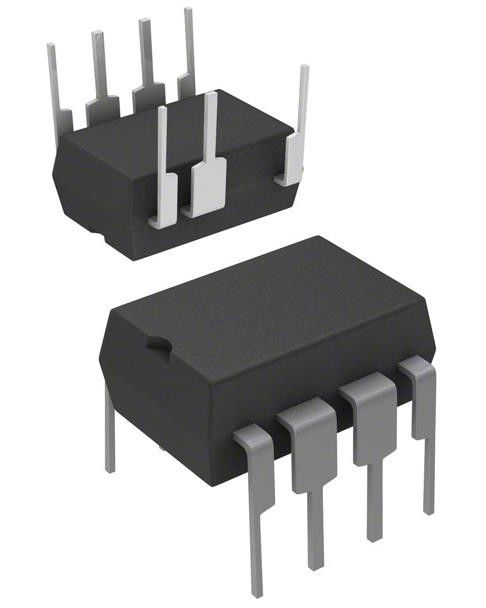

TNY267PN Ic Chips Converter Offline Flyback Τοπολογία 132kHz 8-PDIP-B
Λεπτομέρειες:
| Τόπος καταγωγής: | πρωτότυπο |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TNY267PN |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 3-5 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 |
|
Λεπτομερής ενημέρωση |
|||
| Εσωτερικός διακόπτης: | - Ναι, ναι. | Δυναμική τάση - Διακοπή: | 700V |
|---|---|---|---|
| Τοπολογία: | flyback | Κύκλος εργασίας: | 65% |
| Συχνότητα - Μετατροπή: | 132kHz | Δύναμη (βάτ): | 19 W |
| Προστασία από σφάλματα: | Περιορισμός ρεύματος, ανοικτός βρόχος, υπερετμοκρασία, βραχυκύκλωμα | Χαρακτηριστικά ελέγχου: | Επικεφαλής |
| Υψηλό φως: | TNY267PN τσιπς,Τσιπάκια 8-PDIP-B ic |
||
Περιγραφή προϊόντων
TNY267PN Μετατροπέας Offline Flyback Τοπολογία 132kHz 8-PDIP-B
Προδιαγραφές TNY267PN
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Μετατροπείς συνεχούς εναλλασσόμενου ρεύματος, διακόπτες εκτός σύνδεσης | |
| Δρ. | Ενσωμάτωση ισχύος |
| Σειρά | Το TinySwitch®-II |
| Πακέτο | Τύπος |
| Κατάσταση του προϊόντος | Όχι για Νέα Σχέδια |
| Απομόνωση εξόδου | Απομονωμένο |
| Εσωτερικός διακόπτης | - Ναι, ναι. |
| Δυναμική τάση - Διακοπή | 700V |
| Τοπολογία | Επιστροφή |
| Η τάση - τροφοδοσία (Vcc/Vdd) | - |
| Κύκλος υπηρεσίας | 65% |
| Συχνότητα - Μετατροπή | 132 kHz |
| Δύναμη (βάτ) | 19 W |
| Προστασία από σφάλματα | Περιορισμός ρεύματος, ανοικτός βρόχος, υπερετμοκρασία, βραχυκύκλωμα |
| Χαρακτηριστικά ελέγχου | Επικεφαλής |
| Θερμοκρασία λειτουργίας | -40 °C ~ 150 °C (TJ) |
| Πακέτο / Κουτί | 8-DIP (0,300", 7,62mm), 7 Πηγή |
| Πακέτο συσκευής του προμηθευτή | 8-PDIP-B |
| Τύπος στερέωσης | Μέσα από την τρύπα |
| Αριθμός βασικού προϊόντος | TNY267 |
ΧαρακτηριστικάTNY267PN
* Η τριβή της συχνότητας μειώνει δραματικά το EMI (~ 10 dB) * ελαχιστοποιεί το κόστος των συστατικών των φίλτρων EMI
* Η λειτουργία σε 132 kHz μειώνει το μέγεθος του μετασχηματιστή
ΕφαρμογέςTNY267PN
Το TinySwitch-II ενσωματώνει ένα MOSFET ισχύος 700 V, ταλαντωτή, πηγή υψηλής τάσης διακόπτη ρεύματος, όριο ρεύματος και κυκλώματα θερμικής διακοπής σε μια μονολιθική συσκευή.
Περιβαλλοντικές και εξαγωγικές ταξινόμησηTNY267PN
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με το RoHS |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.39.0001 |
Θέλετε να μάθετε περισσότερες λεπτομέρειες σχετικά με αυτό το προϊόν
