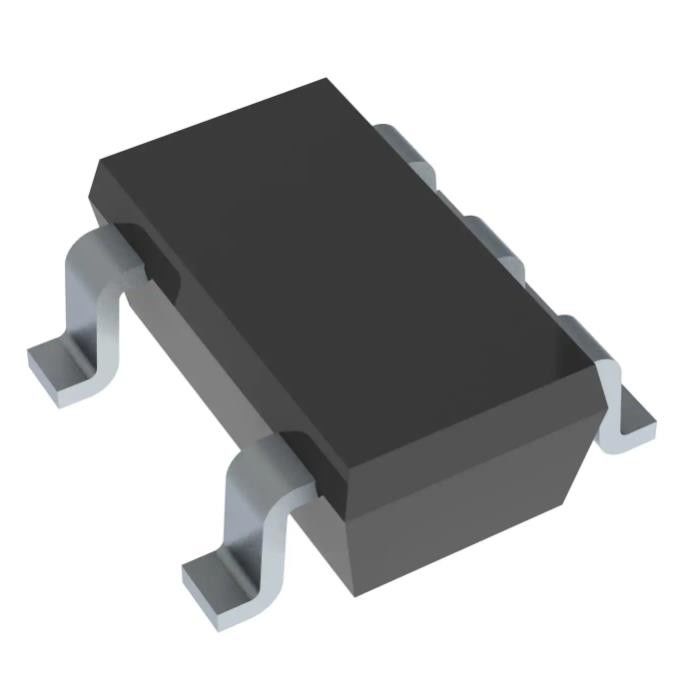

TLVH431AQDBVRQ1 SOT23-5 Αναφορά τάσης διακλάδωσης IC VREF SHUNT
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TLVH431AQDBVRQ1 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Θέση προϊόντων: | Ενεργός | Τύπος αναφοράς: | Διακλάδωση |
|---|---|---|---|
| Τύπος παραγωγής: | διευθετήσιμος | Τάση - παραγωγή (ελάχιστη/σταθερή): | 1.24V |
| Τάση - παραγωγή (Max): | 18 Β | Τρέχων - παραγωγή: | 70 μΑ |
| Ανοχή: | ±1% | Τρέχων - κάθοδος: | 100 μΑ |
| Υψηλό φως: | TLVH431AQDBVRQ1,SOT23-5 IC αναφοράς τάσης διακλάδωσης,IC αναφοράς τάσης διακλάδωσης |
||
Περιγραφή προϊόντων
TLVH431AQDBVRQ1 Emmc Memory Chip Ic Vref Shunt Adj 1% Sot23-5
Διακλάδωση τάσης αναφοράς IC Ρυθμιζόμενο 1,24V 18 VV ±1% 70 mA SOT-23-5
Προδιαγραφές τουTLVH431AQDBVRQ1
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Αναφορά τάσης | |
| Mfr | Texas Instruments |
| Σειρά | Αυτοκίνητο, AEC-Q100 |
| Πακέτο | Ταινία και καρούλι (TR) |
| Κοπή ταινίας (CT) | |
| Digi-Reel® | |
| Κατάσταση προϊόντος | Ενεργός |
| Τύπος αναφοράς | Παραδιακλάδωση |
| Τύπος εξόδου | Ευκανόνιστος |
| Τάση - Έξοδος (ελάχιστη/σταθερή) | 1,24 V |
| Τάση - Έξοδος (Μέγ.) | 18 V |
| Ρεύμα - Έξοδος | 70 mA |
| Ανοχή | ±1% |
| Ρεύμα - Κάθοδος | 100 μΑ |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C (TA) |
| Τύπος τοποθέτησης | Αναρτημένο στην επιφάνεια |
| Πακέτο / Θήκη | SC-74A, SOT-753 |
| Πακέτο συσκευής προμηθευτή | ΣΩΤ-23-5 |
| Βασικός αριθμός προϊόντος | TLVH431 |
Χαρακτηριστικά τουTLVH431AQDBVRQ1
• Πιστοποιημένος για Εφαρμογές Αυτοκινήτου
• Λειτουργία χαμηλής τάσης: Κάτω έως 1,24 V
• Ανοχές τάσης αναφοράς στους 25°C
– 0,5% για τη Β τάξη
– 1% για Α Βαθμό
• Ρυθμιζόμενη τάση εξόδου, VO = VREF έως 18 V
• Ευρύ εύρος ρεύματος καθόδου λειτουργίας:
100 μA έως 70 mA
• Τυπική αντίσταση εξόδου 0,25-Ω
• –40°C έως 125°C Προδιαγραφές
Εφαρμογές τουTLVH431AQDBVRQ1
Οι συσκευές TLVH431 είναι ρυθμιζόμενες τάσεις αναφοράς χαμηλής τάσης 3 ακροδεκτών, με θερμική σταθερότητα που καθορίζεται στο εύρος θερμοκρασίας του αυτοκινήτου.Η τάση εξόδου μπορεί να ρυθμιστεί σε οποιαδήποτε τιμή μεταξύ V REF (1,24 V) και 18 V με δύο εξωτερικές αντιστάσεις (βλ. Εικόνα 2).Αυτές οι συσκευές λειτουργούν με χαμηλότερη τάση (1,24 V) από τις ευρέως χρησιμοποιούμενες αναφορές ρυθμιστή διακλάδωσης TL431 και TL1431.
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσεις τουTLVH431AQDBVRQ1
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
| Κατάσταση RoHS | Συμβατό με ROHS3 |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 1 (Απεριόριστο) |
| Κατάσταση REACH | REACH Δεν επηρεάζεται |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
