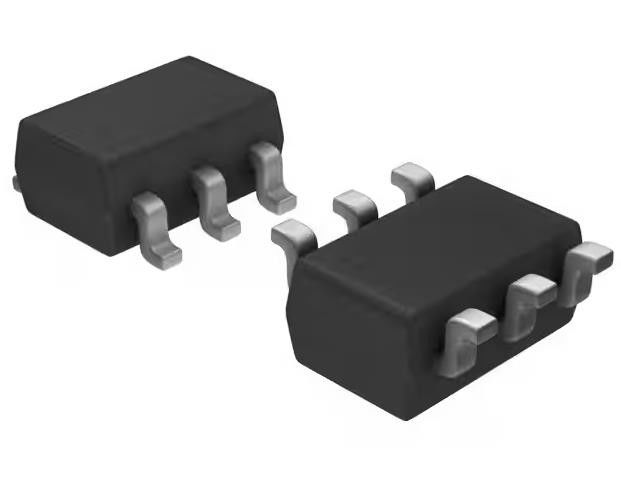

SN74LVC2GU04DBVR Inverter ολοκληρωμένο κύκλωμα chip 2 κανάλια SOT-23-6
Λεπτομέρειες:
| Τόπος καταγωγής: | πρωτότυπο |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | SN74LVC2GU04DBVR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος λογικής: | μετατροπέας | Αριθμός κυκλωμάτων: | 2 |
|---|---|---|---|
| Αριθμός εισαγωγών: | 2 | Max Propagation Delay @ V, Max CL: | 3.5ns @ 5V, 50pF |
| Πρόσθετη τάση: | 1,65V ~ 5,5V | ρεύμα - ακινητοποιημένο (μέγιστο): | 10 µA |
| ρεύμα - υψηλή και χαμηλή απόδοση: | 32mA, 32mA | Επίπεδο λογικής εισαγωγής - χαμηλό: | 0.41V ~ 1.38V |
| Υψηλό φως: | Τσιπ μετατροπέα SN74LVC2GU04DBVR,Τσιπ μετατροπέα SOT-23-6 |
||
Περιγραφή προϊόντων
SN74LVC2GU04DBVR Inverter ολοκληρωμένο κύκλωμα chip 2 κανάλια SOT-23-6
Προδιαγραφές Ειδικότερα:
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Λογική | |
| Πύλες και μετατροπείς | |
| Δρ. | Τεξας Instruments |
| Σειρά | 74LVC |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Τύπος λογικής | Μετατροπέας |
| Αριθμός κυκλωμάτων | 2 |
| Αριθμός εισροών | 2 |
| Χαρακτηριστικά | - |
| Πρόσθετη τάση | 1.65V ~ 5.5V |
| ρεύμα - ακινητοποιημένο (μέγιστο) | 10 μA |
| ρεύμα - υψηλή και χαμηλή απόδοση | 32mA, 32mA |
| Επίπεδο λογικής εισόδου - χαμηλό | 0.41V ~ 1.38V |
| Επίπεδο λογικής εισόδου - υψηλό | 1.24V ~ 4.13V |
| Μέγιστη καθυστέρηση πολλαπλασιασμού @ V, μέγιστη CL | 3.5ns @ 5V, 50pF |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C (TA) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο συσκευής του προμηθευτή | SOT-23-6 |
| Πακέτο / Κουτί | SOT-23-6 |
| Αριθμός βασικού προϊόντος | 74LVC2GU04 |
Χαρακτηριστικά Ειδικότερα:
* Διαθέσιμο στο πακέτο NanoFree της Texas Instruments
* Υποστηρίζει λειτουργία 5-V Vcc
* Εισόδους Δέχεται τάσεις έως 5,5 V
* Μέγιστο tpd 3,7 ns σε 3,3 V
* Χαμηλή κατανάλωση ισχύος, 10A Max lcc
* +24-mA έξοδος κίνησης σε 3,3 V
* Τυπικό Volp (Output Ground Bounce) < 0,8 V σε Vcc = 3,3 V, TA = 25C
* Τυπικό VoHv (Output Vo Undershoot) > 2 V σε Vcc = 3,3 V, TA = 25C
* loff Υποστηρίζει την ζωντανή εισαγωγή, τη λειτουργία μερικής μείωσης ισχύος και την προστασία της πίσω οδήγησης
* Μπορεί να χρησιμοποιηθεί ως μεταφραστής προς τα κάτω για τη μετάφραση εισόδων από μέγιστη ισχύ 5,5 V προς το επίπεδο Vcc
* Μη αποθηκευμένες εξόδους
* Δυναμικότητα κλειδώματος άνω των 100 mA PerJESD 78, κατηγορία ΙΙ
* Η προστασία από την ΕΕΔ υπερβαίνει την ΕΕΔ
- 222000-V Πρότυπο ανθρώπινου σώματος (A114-A)
- Μηχανή 200-V (A115-A)
- Μοντέλο φορτισμένης συσκευής 1000 V (C101)
Εφαρμογές Ειδικότερα:
Αυτός ο διπλός μετατροπέας έχει σχεδιαστεί για λειτουργία VCC από 1,65-V έως 5,5 V.
ΠεριβαλλοντικήΕξαγωγικές ταξινομήσεις Ειδικότερα:
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.39.0001 |
