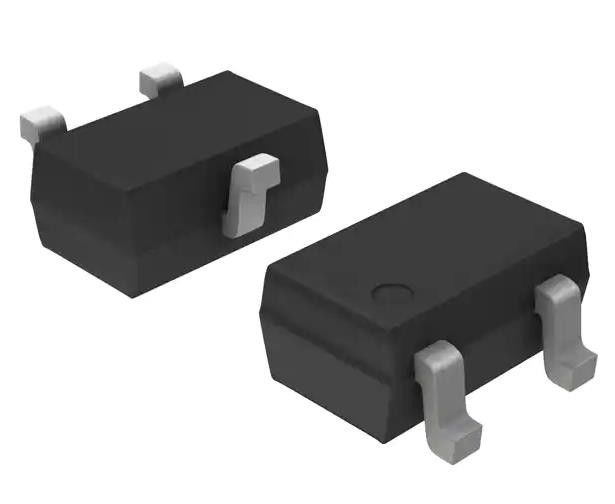

SMUN5113T1G Προπροσανατολισμένος διπολικός τρανζίστορας PNP - Προπροσανατολισμένος 50 V 100 mA 202 mW
Λεπτομέρειες:
| Τόπος καταγωγής: | πρωτότυπο |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | SMUN5113T1G |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος τρανζίστορα: | ΠΝΠ - Προκατατάληψη | Τρέχων - συλλέκτης (ολοκληρωμένο κύκλωμα) (Max): | 100 μΑ |
|---|---|---|---|
| Τάση - διακοπή εκπομπών συλλεκτών (Max): | 50 V | Αντιστάτης - βάση (R1): | 47 kOhms |
| Αντιστάτης - βάση εκπομπών (R2): | 47 kOhms | Ολοκληρωμένο κύκλωμα ΣΥΝΕΧΟΥΣ τρέχον κέρδους (hFE) (λ.) @, Vce: | 80 @ 5mA, 10V |
| Κορεσμός Vce (Max) @ Ib, ολοκληρωμένο κύκλωμα: | 250mV @ 300μA, 10mA | Τρέχων - διακοπή συλλεκτών (Max): | 500nA |
Περιγραφή προϊόντων
SMUN5113T1G Προπροσανατολισμένος διπολικός τρανζίστορας PNP - Προπροσανατολισμένος 50 V 100 mA 202 mW
Προδιαγραφές SMUN5113T1G
| Τύπος | Περιγραφή |
| Κατηγορία | Διακριτά προϊόντα ημιαγωγών |
| Τρανζίστορες | |
| Διπολική (BJT) | |
| Μοναδικοί, προπροσανατολισμένοι διπολικοί τρανζίστορες | |
| Δρ. | μεν |
| Σειρά | - |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Κατάσταση του προϊόντος | Παρωχημένο |
| Τύπος τρανζίστορα | ΠΝΠ - Προκαθορισμένη |
| Τρόπος - Συλλέκτης (Ic) (μέγιστο) | 100 mA |
| Η τάση - διάσπαση του συλλέκτη εκπομπής (μέγιστη) | 50 V |
| Αντίσταση - Βάση (R1) | 47 kOhms |
| Αντίσταση - βάση εκδότη (R2) | 47 kOhms |
| Διορθωτικό μέτρο για την παρακολούθηση των διακυμάνσεων | 80 @ 5mA, 10V |
| Vce κορεσμός (Max) @ Ib, Ic | 250mV @ 300μA, 10mA |
| Τρέχων - Περιορισμός συλλέκτη (μέγιστο) | 500nA |
| Δύναμη - Max | 202 mW |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | SC-70, SOT-323 |
| Πακέτο συσκευής του προμηθευτή | SC-70-3 (SOT323) |
| Αριθμός βασικού προϊόντος | SMUN5113 |
Χαρακτηριστικά SMUN5113T1G
• Απλοποιεί τη σχεδίαση κυκλωμάτων
• Μειώνει το χώρο του πίνακα
• Μειώνει τον αριθμό των συστατικών
• Πρόγραμμα S και NSV για αυτοκινητοβιομηχανικές και άλλες εφαρμογές που απαιτούν μοναδικές απαιτήσεις αλλαγής τοποθεσίας και ελέγχου· Αρμόδιες για AEC-Q101 και ικανές για PPAP
• Τα προϊόντα αυτά είναι απαλλαγμένα από Pb−, Απαλλαγμένα από Χαλογόνη/ Απαλλαγμένα από BFR και συμμορφώνονται με τις απαιτήσεις RoHS
Εφαρμογές SMUN5113T1G
Αυτή η σειρά ψηφιακών τρανζίστορ έχει σχεδιαστεί για να αντικαταστήσει μια ενιαία συσκευή και το εξωτερικό δίκτυο παραμερισμού αντίστασης.
ΠεριβαλλοντικήΕξαγωγικές ταξινομήσεις SMUN5113T1G
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8541.21.0095 |
