MAX7032ATJ+T IC RF TxRx Μόνο Γενικό ISM < 1GHz 300MHz ~ 450MHz 32-WFQFN
Λεπτομέρειες:
| Τόπος καταγωγής: | πρωτότυπο |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | Δελτίο ΕΚΑΧ |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Μοντάρωση: | ΕΡΩΤΗΣΗ, ΕΡΩΤΗΣΗ, ΟΚ | Συχνότητα: | 300 MHz ~ 450 MHz |
|---|---|---|---|
| Ποσοστό δεδομένων (μέγιστο): | 66kbps | Δύναμη - Απόδοση: | 130,1 dBm |
| Αισθησία: | -114 dBm | Πρόσθετη τάση: | 2.1V ~ 3.6V, 4.5V ~ 5.5V |
| Τρέχων - λαμβάνοντας: | 6.1mA ~ 7.0mA | Τρέχων - διαβιβάζοντας: | 3.5mA ~ 12.4mA |
Περιγραφή προϊόντων
MAX7032ATJ+T IC RF TxRx Μόνο Γενικό ISM < 1GHz 300MHz ~ 450MHz 32-WFQFN
Προδιαγραφές Δελτίο ΕΚΑΧ
| Τύπος | Περιγραφή |
| Κατηγορία | Ραδιοφωνική και ασύρματη |
| Διαδικτυακά κύκλοι διασύνδεσης δέκτη ραδιοσυχνοτήτων | |
| Δρ. | Ανάλογες συσκευές Inc./Maxim Integrated |
| Σειρά | - |
| Πακέτο | Ταινία και τροχό (TR) |
| Κατάσταση του προϊόντος | Ενεργός |
| Τύπος | Μόνο TxRx |
| Οικογένεια RF/Πρότυπο | Γενικό ISM < 1 GHz |
| Πρωτόκολλο | - |
| Μοντάρωση | ΕΡΩΤΗΣΗ, ΕΡΩΤΗΣΗ, ΟΚ |
| Συχνότητα | 300 MHz ~ 450 MHz |
| Ποσοστό δεδομένων (μέγιστο) | 66kbps |
| Δύναμη - Απόδοση | 130,1 dBm |
| Αισθησία | -114 dBm |
| Μέγεθος μνήμης | - |
| Σειριακές διεπαφές | - |
| Πρόσθετη τάση | 2.1V ~ 3.6V, 4.5V ~ 5.5V |
| Τρέχων - Αποδέκτης | 6.1mA ~ 7.0mA |
| ρεύμα - μετάδοση | 3.5mA ~ 12.4mA |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |

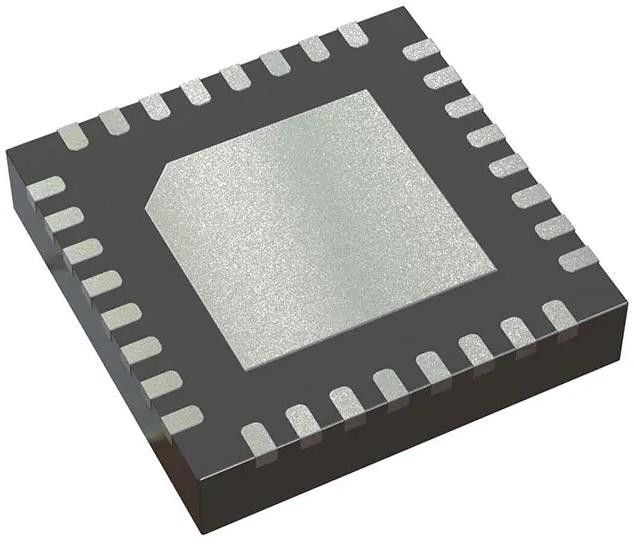

| Πακέτο / Κουτί | 32-WFQFN Εκθετική πλακέτα |
| Πακέτο συσκευής του προμηθευτή | 32-TQFN (5x5) |
| Αριθμός βασικού προϊόντος | MAX7032 |
Προδιαγραφές Δελτίο ΕΚΑΧ
* +2,1V έως +3,6V ή +4,5V έως +5,5V λειτουργία με μονάδα τροφοδοσίας
* Μοναδικός Κρυστάλλινος Πηρακτής
* Χρήστης ρυθμιζόμενη συχνότητα 300MHz έως 450MHz
* ASK/OOK και FSK διαμόρφωση
* Χρήστης ρυθμιζόμενη απόκλιση συχνότητας FSK μέσω κλάσματικού N PLL καταχωρητή
* Agile Transmitter Frequency Synthesizer με fXTAL/4096 Διαχωρισμός συχνότητας φορέα
* +10dBm ισχύς εξόδου σε φορτίο 50Ω
* Ενσωματωμένος διακόπτης TX/RX
* Ενσωματωμένη μετάδοση και λήψη PLL, VCO και φίλτρο βρόχου
* > 45dB Απόρριψη εικόνας
* Τυπική ευαισθησία RF* ASK: -114dBm FSK: -110dBm
* Επιλέξιμο IF εύρος ζώνης με εξωτερικό φίλτρο
* Έκδοση RSSI με υψηλό δυναμικό εύρος
* Αυτοαπολογισμός διαχείρισης χαμηλής ισχύος
* < 12,5mA ρεύμα μεταφοράς
* < 6,7mA ρεύμα στη λειτουργία λήψης
* < 23,5μA ρεύμα στη λειτουργία εκλογής
* < 800nA ρεύμα διακοπής
* Χαρακτηριστικό ταχείας εκκίνησης, < 250μs
* Μικρό 32-Pin, λεπτό QFN πακέτο
Εφαρμογές Δελτίο ΕΚΑΧ
* Δύο οδοι τηλεχειριστή χωρίς κλειδί
* Συστήματα ασφαλείας
* Οικιακή αυτοματοποίηση
* Απομακρυσμένα
* Απομακρυσμένη ανίχνευση
* Προειδοποιητικά καπνού
* Ανοίκτες πόρτας γκαράζ
* Τοπικά συστήματα τηλεμετρίας
ΠεριβαλλοντικήΕξαγωγικές ταξινομήσεις Δελτίο ΕΚΑΧ
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | 5Α991Α |
| HTSUS | 8542.39.0001 |
