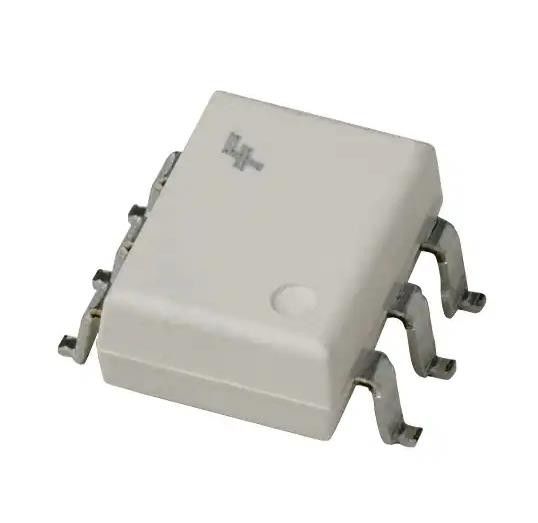

H11L1SR2M Λογική έξοδος οπτικοαπομονωτής 1MHz ανοικτός συλλέκτης 4170Vrms 1 κανάλι
Λεπτομέρειες:
| Τόπος καταγωγής: | πρωτότυπο |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | H11L1SR2M |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός καναλιών: | 1 | Εισαγωγές - δευτερεύον 1/Side 2: | 1/0 |
|---|---|---|---|
| Τάση - απομόνωση: | 4170Vrms | Τύπος εισόδου: | Δ.Σ. |
| Τύπος εξόδου: | Ανοικτός συλλέκτης | Τρέχων - παραγωγή/κανάλι: | 50 μΑ |
| Ποσοστό δεδομένων: | 1MHz | TpLH καθυστέρησης διάδοσης/tpHL (Max): | 4µs, 4µs |
Περιγραφή προϊόντων
H11L1SR2M Λογική έξοδος οπτικοαπομονωτής 1MHz ανοικτός συλλέκτης 4170Vrms 1 κανάλι
Προδιαγραφές H11L1SR2M
| Τύπος | Περιγραφή |
| Κατηγορία | Απομονωτικά |
| Οπτικοαπομόνωση | |
| Λογικοί εξωτερικοί οπτικοαπομονωτές | |
| Δρ. | μεν |
| Σειρά | - |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Κατάσταση του προϊόντος | Ενεργός |
| Αριθμός καναλιών | 1 |
| Εισαγωγές - Σημείο 1/Σημείο 2 | 1/0 |
| Τετάρτη | 4170Vrms |
| Τροποποιημένη κατάσταση παροδικής ανοσίας (min) | - |
| Τύπος εισόδου | Δ.Σ. |
| Τύπος εξόδου | Ανοιχτός συλλέκτης |
| ρεύμα - έξοδος / κανάλι | 50 mA |
| Ποσοστό δεδομένων | 1MHz |
| Καθυστέρηση πολλαπλασιασμού tpLH / tpHL (Max) | 4μs, 4μs |
| Χρόνος άνοδος / πτώσης (τύπος) | 100n, 100n |
| Η τάση - προς τα εμπρός (Vf) (τύπος) | 1.2V |
| Τρέχον - συνεχές ρεύμα προς τα εμπρός (εάν) (μέγιστο) | 30mA |
| Πρόσθετη τάση | 3V ~ 15V |
| Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 6-SMD, Gull Wing |
| Πακέτο συσκευής του προμηθευτή | 6-SMD |
| Αριθμός βασικού προϊόντος | H11L1 |
Χαρακτηριστικά H11L1SR2M
■ Υψηλή ταχύτητα δεδομένων, 1 MHz τυπικό (NRZ)
■ Απαλλαγμένη από κλειδώματα και ταλαντώσεις σε όλα τα εύρη τάσης και θερμοκρασίας
■ Συνεργαζόμενη με μικροεπεξεργαστή μονάδα
■ Λογική συμβατή έξοδος απορροφητήρες 16 mA σε 0,4 V μέγιστο
■ Εγγυημένη υστερέση
■ Ευρεία ικανότητα τάσης τροφοδοσίας, συμβατή με όλα τα δημοφιλή λογικά συστήματα
■ Ασφάλεια και κανονιστικές εγκρίσεις:
UL1577, 4.170 VACRMS για 1 λεπτό
ΔΙΝ-ΕΝ/IEC60747-5-5, 850 V Πύργος μόνωσης
Εφαρμογές H11L1SR2M
■ Λογικός με λογικός απομονωτής
■ Προγραμματιζόμενος αισθητήρας επιπέδου ρεύματος
■ Πιστοποιητής γραμμής
■ Μετατροπή AC σε TTL
■ Ψηφιακό προγραμματισμό των τροφοδοσιών ηλεκτρικής ενέργειας
■ Διασύνδεση υπολογιστών με περιφερειακά
ΠεριβαλλοντικήΕξαγωγικές ταξινομήσεις H11L1SR2M
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8541.49.8000 |
