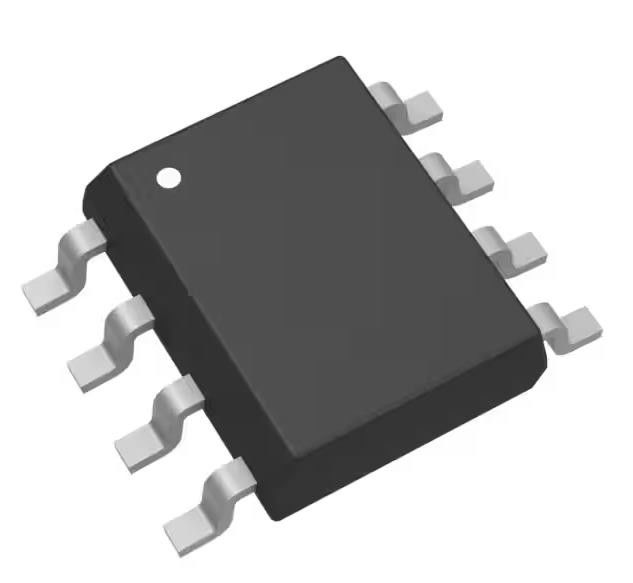

DMP2022LSS-13 P-Channel 20 V 10A (Ta) 2.5W (Ta) Επιφανειακή τοποθέτηση 8-SO
Λεπτομέρειες:
| Τόπος καταγωγής: | πρωτότυπο |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | DMP2022LSS-13 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος FET: | P-Channel | Τεχνολογία: | MOSFET (μεταλλικό οξείδιο) |
|---|---|---|---|
| Τεχνική μέθοδος: | 20 V | Τρέχοντας - συνεχής αποστράγγιση (Id) @ 25°C: | 10A (TA) |
| Τετάρτη, 15 Ιανουαρίου 2019: | 2.5V, 10V | Επικεφαλής (μέγιστο) @ Id, Vgs: | 13mOhm @ 10A, 10V |
| Vgs(th) (Max) @ Id: | 1.1V @ 250µA | Δαπάνη πυλών (Qg) (Max) @ Vgs: | 560,9 nC @ 10 V |
Περιγραφή προϊόντων
Επικεφαλής του μικροελεγκτή IC 2156-CY8CTMA884LTI-13-CY-ND
Προδιαγραφές DMP2022LSS-13
| Τύπος | Περιγραφή |
| Κατηγορία | Διακριτά προϊόντα ημιαγωγών |
| Τρανζίστορες | |
| FETs, MOSFETs | |
| Μοναδικά FET, MOSFET | |
| Δρ. | Διακόσμιοι ενσωματωμένοι |
| Σειρά | - |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Τύπος FET | Διάδρομος P |
| Τεχνολογία | MOSFET (οξείδιο μετάλλου) |
| Τεχνική μέθοδος | 20 V |
| Τρέχοντας - συνεχής αποστράγγιση (Id) @ 25°C | 10Α (Ta) |
| Τετάρτη, 15 Ιανουαρίου 2019 | 2.5V, 10V |
| Επικεφαλής (μέγιστο) @ Id, Vgs | 13mOhm @ 10A, 10V |
| Vgs(th) (Max) @ Id | 1.1V @ 250μA |
| Τεχνική διάταξη | 560,9 nC @ 10 V |
| Vgs (μέγιστο) | ±12V |
| Δυνατότητα εισόδου (Ciss) (Max) @ Vds | 2444 pF @ 10 V |
| Χαρακτηριστικό FET | - |
| Δυναμική διάσπαση (μέγιστη) | 2.5W (Ta) |
| Θερμοκρασία λειτουργίας | -55 °C ~ 150 °C (TJ) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο συσκευής του προμηθευτή | 8-SO |
| Πακέτο / Κουτί | 8-SOIC (0,154", 3,90 mm πλάτος) |
| Αριθμός βασικού προϊόντος | DMP2022 |
Χαρακτηριστικά DMP2022LSS-13
* Χαμηλή αντίσταση
- 13mΩ @ VGS = -10V
- 16mΩ @ VGS = -4,5V
- 22mΩ @ VGS = -2,5V
* Χαμηλή τάση κατώτατης τάσης
* Χαμηλή χωρητικότητα εισόδου
* Γρήγορη ταχύτητα αλλαγής
* Χαμηλή διαρροή εισόδου/εξόδου
* Πλήρως απαλλαγμένο από μόλυβδο και πλήρως συμβατό με το RoHS (Σημειώσεις 1 & 2)
* Χωρίς αλογένια και αντιμόνιο.
* Αρμόδια με τα πρότυπα AEC-Q101 για την υψηλή αξιοπιστία
Εφαρμογές DMP2022LSS-13
* Υπόθεση: SO-8
* Υλικό περιβλήματος: Σχηματισμένο πλαστικό, χλωρίδιο, συνδυασμός σχηματισμού. Τεχνική κατάταξη εύφλεκτης ικανότητας UL 94V-0
* Ευαισθησία στην υγρασία: Επίπεδο 1 ανά J-STD-020
* Συνδέσεις τερματικών: Βλέπε διάγραμμα
* Τερματικά: Φινίρισμα - Ματ Χάλυβα Χάλυβα.
* Βάρος: 0,072 γραμμάρια (περίπου)
ΠεριβαλλοντικήΕξαγωγικές ταξινομήσεις DMP2022LSS-13
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8541.29.0095 |
