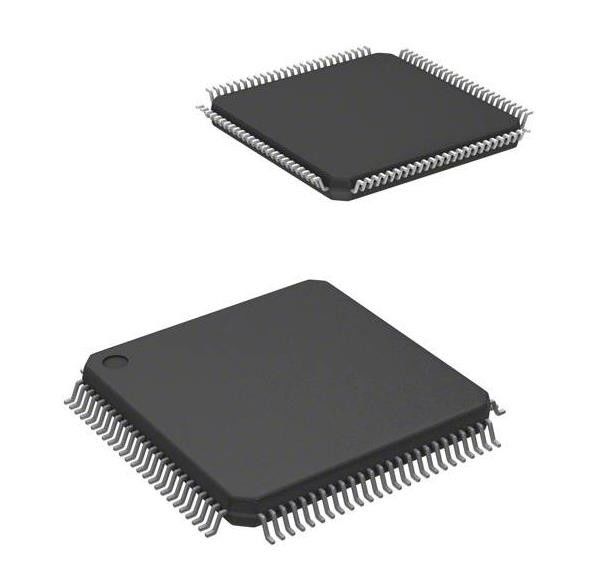

AT91SAM7X512B-AU ARM7® SAM7X Μικροελεγκτής IC 16/32-Bit 55MHz 512KB FLASH
Λεπτομέρειες:
| Τόπος καταγωγής: | πρωτότυπο |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | At91sam7x512b-Au |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Μέγεθος πυρήνα: | 16/32-κομμάτι | Ταχύτητα: | 55MHz |
|---|---|---|---|
| Συνδεσιμότητα: | CANbus, Ethernet, Ι ² Γ, SPI, SSC, UART/USART, USB | Περιφερειακά: | Καφέ ανίχνευση/επαναφορά, DMA, POR, PWM, WDT |
| Αριθμός εισόδων/εξόδων: | 62 | Μέγεθος μνήμης προγράμματος: | 512KB (512K x 8) |
| Τύπος μνήμης προγράμματος: | ΦΛΑΣ | Μέγεθος RAM: | 128K x 8 |
Περιγραφή προϊόντων
AT91SAM7X512B-AU ARM7® SAM7X Μικροελεγκτής IC 16/32-Bit 55MHz 512KB FLASH
Προδιαγραφές ΑΤ91SAM7X512B-AU
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Ενσωματωμένο | |
| Μικροελεγκτές | |
| Δρ. | Τεχνολογία μικροτσίπ |
| Σειρά | SAM7X |
| Πακέτο | Τραπέζι |
| Πρωτογενής επεξεργαστής | ARM7® |
| Μέγεθος πυρήνα | 16/32-bit |
| Ταχύτητα | 55MHz |
| Συνδεσιμότητα | CANbus, Ethernet, I2C, SPI, SSC, UART/USART, USB |
| Περιφερειακά | Καφέ ανίχνευση/επαναφορά, DMA, POR, PWM, WDT |
| Αριθμός εισόδων/εξόδων | 62 |
| Μέγεθος μνήμης προγράμματος | 512KB (512K x 8) |
| Τύπος μνήμης προγράμματος | ΦΛΑΣ |
| Μέγεθος EEPROM | - |
| Μέγεθος RAM | 128K x 8 |
| Η τάση - τροφοδοσία (Vcc/Vdd) | 1.65V ~ 1.95V |
| Μετατροπείς δεδομένων | Α/Δ 8x10b |
| Τύπος ταλαντωτή | Εσωτερικό |
| Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C (TA) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 100-LQFP |
| Πακέτο συσκευής του προμηθευτή | 100 LQFP (14x14) |
| Αριθμός βασικού προϊόντος | ΑΤ91SAM7X512 |
Χαρακτηριστικά ΑΤ91SAM7X512B-AU
* Ενσωματώνει τον ARM7TDMI ARM Thumb® επεξεργαστή
- Αρχιτεκτονική RISC υψηλής απόδοσης 32 bit
- Σύνολο οδηγιών υψηλής πυκνότητας 16 bit
- Ηγέτης σε MIPS/Watt
- EmbeddedICETM In-circuit Emulation, υποστήριξη καναλιού επικοινωνίας αποδιορθώσεων
* Εσωτερικό φλας υψηλής ταχύτητας
- 512 Kbytes (SAM7X512) οργανωμένα σε δύο τράπεζες 1024 σελίδων 256 bytes (διπλό επίπεδο)
- 256 Kbytes (SAM7X256) οργανωμένες σε 1024 σελίδες των 256 Bytes (Single Plane)
- 128 Kbytes (SAM7X128) οργανωμένες σε 512 σελίδες των 256 Bytes (Single Plane)
- Πρόσβαση σε ενιαίο κύκλο έως 30 MHz σε χειρότερες συνθήκες
- Prefetch Buffer βελτιστοποίηση εκτελέσει εντολή αντίχειρα με τη μέγιστη ταχύτητα
- Χρόνος προγραμματισμού σελίδας: 6 ms, συμπεριλαμβανομένης της αυτόματης διαγραφής σελίδας, πλήρης χρόνος διαγραφής: 15 ms
- 10.000 κύκλοι εγγραφής, δυνατότητα διατήρησης δεδομένων 10 ετών, δυνατότητες κλειδώματος τομέα, Flash Security Bit
- Σύνδεσμος προγραμματισμού Fast Flash για παραγωγή μεγάλου όγκου
* Εσωτερική SRAM υψηλής ταχύτητας, πρόσβαση ενός κύκλου με μέγιστη ταχύτητα
- 128 Kbytes (SAM7X512)
- 64 Kbytes (SAM7X256)
- 32 Kbytes (SAM7X128)
Εφαρμογές ΑΤ91SAM7X512B-AU
Ο Atmel SAM7X512/256/128 είναι ένας πολύ ολοκληρωμένος μικροελεγκτής Flash βασισμένος στον επεξεργαστή ARM® RISC 32-bit. Διαθέτει 512/256/128 Kbyte υψηλής ταχύτητας Flash και 128/64/32 Kbyte SRAM,ένα μεγάλο σύνολο περιφερειακών συσκευώνΈνα πλήρες σύνολο λειτουργιών συστήματος ελαχιστοποιεί τον αριθμό των εξωτερικών εξαρτημάτων.
ΠεριβαλλοντικήΑΤ91SAM7X512B-AU
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 3 (168 ώρες) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | 3Α991Α2 |
| HTSUS | 8542.31.0001 |
