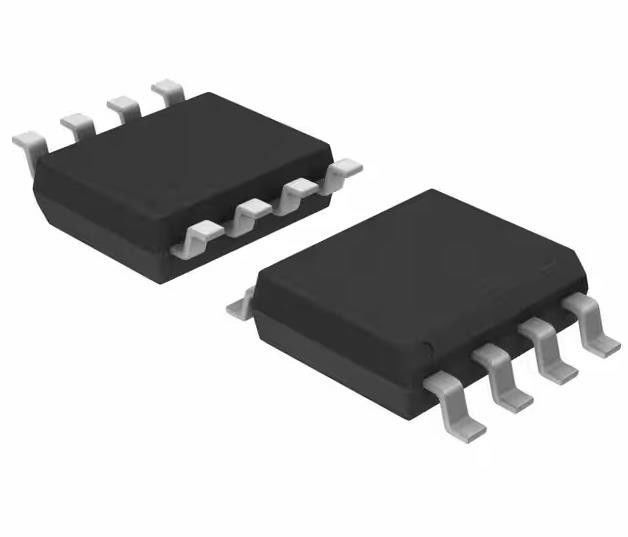

MIC4224YM Μικροπλευρή πύλη ολοκληρωμένου κυκλώματος IC μη αναστρέψιμη 8-SOIC
Λεπτομέρειες:
| Τόπος καταγωγής: | πρωτότυπο |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | MIC4224YM |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Οδηγημένη διαμόρφωση: | Χαμηλός-πλευρά | Τύπος καναλιού: | Ανεξάρτητος |
|---|---|---|---|
| Αριθμός οδηγών: | 2 | Τύπος πυλών: | N-Channel MOSFET |
| Πρόσθετη τάση: | 4.5V ~ 18V | Τάση λογικής - VIL, VIH: | 0,8V, 2,4V |
| Τρέχων - μέγιστη παραγωγή (πηγή, νεροχύτης): | 4A, 4A | Χρόνος άνοδος / πτώσης (τύπος): | 15ns, 15ns |
Περιγραφή προϊόντων
MIC4224YM Μικροπλευρή πύλη ολοκληρωμένου κυκλώματος IC μη αναστρέψιμη 8-SOIC
Προδιαγραφές MIC4224YM
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Οδηγοί πύλης | |
| Δρ. | Τεχνολογία μικροτσίπ |
| Σειρά | - |
| Πακέτο | Τύπος |
| Οδηγούμενη διαμόρφωση | Κατώτατη πλευρά |
| Τύπος καναλιού | Ανεξάρτητος |
| Αριθμός οδηγών | 2 |
| Τύπος πύλης | ΜΟΣΦΕΤ N-Κανάλι |
| Πρόσθετη τάση | 4.5V ~ 18V |
| Λογική τάση - VIL, VIH | 0.8V, 2.4V |
| Τρέμα - Πιο υψηλή απόδοση (πηγή, αποβάθρα) | 4Α, 4Α |
| Τύπος εισόδου | Μη αναστρέψιμο |
| Χρόνος άνοδος / πτώσης (τύπος) | 15n, 15n |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C (TJ) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 8-SOIC (0,154", 3,90 mm πλάτος) |
| Πακέτο συσκευής του προμηθευτή | 8-SOIC |
| Αριθμός βασικού προϊόντος | MIC4224 |
ΧαρακτηριστικάτουMIC4224YM
• Πεδίο λειτουργίας τάσης τροφοδοσίας 4,5V έως 18V
• Υψηλή ροή κορυφής πηγής/απορροής
Δοκιμαστικό σύστημα
Διάταξη 1
• 15ns/15ns Χρόνοι άνοδος και πτώσης με φορτίο 2000pF
• καθυστέρηση διάδοσης εισόδου 25ns/35ns (Αύξηση/Πάθοδος)
• 20ns/45ns (Rising/Falling) επιτρέπουν καθυστέρηση της διάδοσης
• Ενεργός υψηλής τάσης οδηγός ενεργοποιεί εισόδους με 100kΩ pull-ups
• CMOS και TTL λογική εισόδου και να επιτρέψει τα κατώτατα όρια ανεξάρτητα από την τάση τροφοδοσίας
• Προστασία εισόδου οδηγού έως -5V σε -40mA
• Έξοδος Προστασία κλειδώματος σε αντίστροφο ρεύμα > 500mA
• Βιομηχανικό πρότυπο με δύο επιλογές πακέτων
∆ ePAD MSOP-8 (θJA = 60°C/W)
∆ 8-pin SOIC (θJA = 120°C/W)
• Διατίθεται σε διπλή αντιστροφή (MIC4223), διπλή μη αντιστροφή (MIC4224) και συμπληρωματική (MIC4225)
• Διπλή έξοδος με παράλληλα κανάλια
• εύρος θερμοκρασίας στα σημεία σύνδεσης λειτουργίας από -40°C έως +125°C
ΠεριγραφέςτουMIC4224YM
• Μετατροπή MOSFET υψηλής απόδοσης
• Τροφοδοσίες ηλεκτρικής ενέργειας με διακόπτη λειτουργίας
• Μετατροπείς συνεχούς ρεύματος σε συνεχές ρεύμα
• Οδηγούς κινητήρων και ηλεκτροσόκ
• Οδηγοί ρολογιών και γραμμών
• Σύγχρονοι ευθυγραμμιστές
• Ο κινητήρας μετασχηματιστή παλμού
• Συναρμολογητές διασύνδεσης κλάσης D
Περιβαλλοντικές και εξαγωγικές ταξινομήσειςτουMIC4224YM
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.39.0001 |
