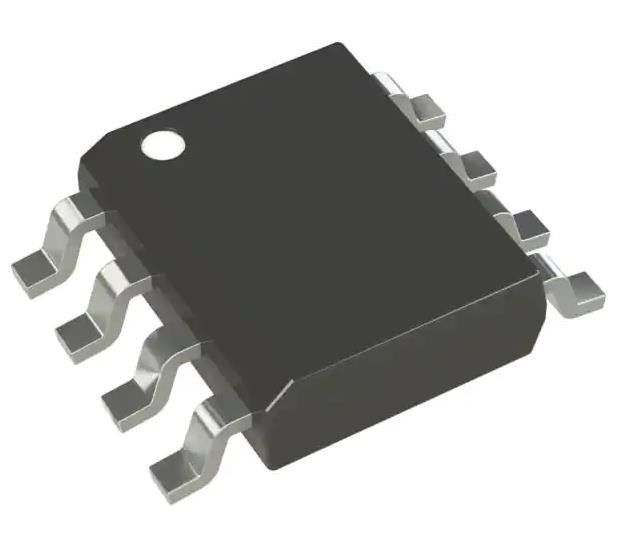

MCP1407T-E/SN Πύλη χαμηλής πλευράς ολοκληρωμένου κυκλώματος IC μη αναστρέψιμη 8-SOIC
Λεπτομέρειες:
| Τόπος καταγωγής: | πρωτότυπο |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | MCP1407T-E/SN |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Οδηγημένη διαμόρφωση: | Χαμηλός-πλευρά | Τύπος καναλιού: | Μονό |
|---|---|---|---|
| Αριθμός οδηγών: | 1 | Τύπος πυλών: | IGBT, N-Channel, P-Channel MOSFET |
| Πρόσθετη τάση: | 4.5V ~ 18V | Τάση λογικής - VIL, VIH: | 0,8V, 2,4V |
| Τρέχων - μέγιστη παραγωγή (πηγή, νεροχύτης): | 6A, 6A | Τύπος εισόδου: | Μη-αναστροφή |
Περιγραφή προϊόντων
MCP1407T-E/SN Πύλη χαμηλής πλευράς ολοκληρωμένου κυκλώματος IC μη αναστρέψιμη 8-SOIC
Προδιαγραφές MCP1407T-E/SN
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Οδηγοί πύλης | |
| Δρ. | Τεχνολογία μικροτσίπ |
| Σειρά | - |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Οδηγούμενη διαμόρφωση | Κατώτατη πλευρά |
| Τύπος καναλιού | Μονό |
| Αριθμός οδηγών | 1 |
| Τύπος πύλης | IGBT, N-Channel, P-Channel MOSFET |
| Πρόσθετη τάση | 4.5V ~ 18V |
| Λογική τάση - VIL, VIH | 0.8V, 2.4V |
| Τρέμα - Πιο υψηλή απόδοση (πηγή, αποβάθρα) | 6Α, 6Α |
| Τύπος εισόδου | Μη αναστρέψιμο |
| Χρόνος άνοδος / πτώσης (τύπος) | 20s, 20s |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 8-SOIC (0,154", 3,90 mm πλάτος) |
| Πακέτο συσκευής του προμηθευτή | 8-SOIC |
| Αριθμός βασικού προϊόντος | MCP1407 |
ΧαρακτηριστικάτουMCP1407T-E/SN
• Υψηλό ρεύμα εξόδου κορυφής: 6,0A (τυπικό)
• Χαμηλό ρεύμα διέλευσης/διασταύρωσης στο στάδιο παραγωγής
• Ευρύ εύρος λειτουργίας τάσης εισόδου:
- 4,5V έως 18V
• Δυνατότητα κίνησης υψηλής χωρητικότητας φορτίου:
- 2500 pF σε 20 ns
- 6800 pF σε 40 ns
• Σύντομοι χρόνοι καθυστέρησης: 40 ns (τυπικά)
• Αντιστοιχία των περιόδων άνοδος/περίοδος
• Χαμηλό ρεύμα παροχής:
- Με Λογική 1 Εισφορά 130 μA (τυπική)
- Με Λογική 0 Εισφορά 35 μA (τυπική)
• Προστατευμένο από το φράγμα: Αντιστέκεται στο 1.5A αντίστροφο ρεύμα
• Η λογική είσοδος θα αντέξει αρνητική ταλάντευση έως και 5V
• Πιν συμβατό με τις συσκευές TC4420/TC4429
• Συσκευές SOIC, PDIP και DFN 8-Pin 6 x 5 mm που εξοικονομούν χώρο
ΠεριγραφέςτουMCP1407T-E/SN
• Ηλεκτρικές πηγές ρεύματος
• Οδηγός μετασχηματιστή παλμού
• Οδηγοί γραμμών
• Κινητήρας και κινητήρας
Περιβαλλοντικές και εξαγωγικές ταξινομήσειςτουMCP1407T-E/SN
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.39.0001 |
