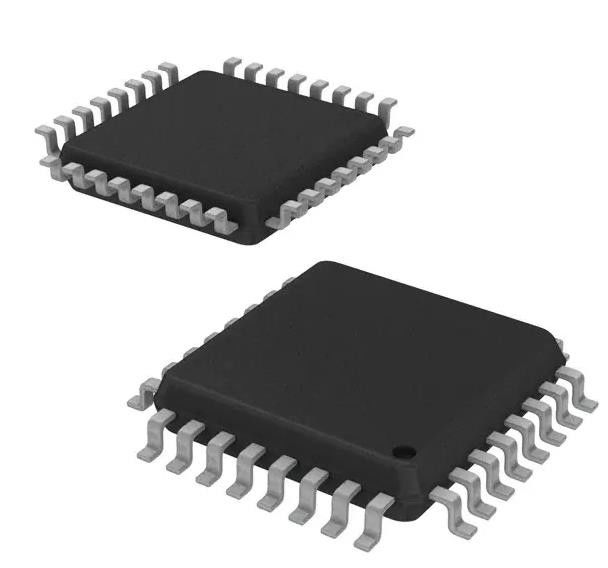

ADM1068ASTZ Ενοποιημένο κύκλωμα Chip Supervisor Προγραμματιζόμενο 8 κανάλι 32-LQFP

Περιγραφή προϊόντων

ADM1068ASTZ Ενοποιημένο κύκλωμα Chip Supervisor Προγραμματιζόμενο 8 κανάλι 32-LQFP

Προδιαγραφές ADM1068ASTZ


ΧαρακτηριστικάτουADM1068ASTZ

* Πλήρης λύση εποπτείας και αλληλουχίας για έως και 8 προμήθειες
* 8 ανιχνευτές σφαλμάτων τροφοδοσίας επιτρέπουν την παρακολούθηση των τροφοδοσιών με ακρίβεια < 0,5% σε όλες τις τάσεις σε 25 °C < 1,0% ακρίβεια σε όλες τις τάσεις και θερμοκρασίες
* 4 επιλέξιμοι εξασθενητές εισόδου επιτρέπουν την παρακολούθηση των παροχών σε 14,4 V σε VH 6 V σε VP1 σε VP3 (VPx)
* 4 εισόδους διπλής λειτουργίας, από VX1 έως VX4 (VXx)
-Εισόδου υψηλής αντίστασης για την παροχή ανιχνευτή βλάβης με όρια μεταξύ 0,573 V και 1,375 V
* 8 προγραμματιζόμενες εξόδους οδηγού, PDO1 έως PDO8 (PDOx)
- Ανοιχτός συλλέκτης με εξωτερική έξοδο έλξης / έλξης, που οδηγείται σε VDDCAP ή VPx
- Ανοιχτός συλλέκτης με αδύναμη έλξη σε VDDCAP ή VPx Εσωτερικά αντλείται υψηλή κίνηση για χρήση με εξωτερικό N-FET (μόνο PDO1 έως PDO6)
* Η μηχανή αλληλουχίας (SE) υλοποιεί τον έλεγχο της μηχανής της κατάστασης
* Προϊόντα ΠΟΠ
- Αλλαγές κατάστασης που εξαρτώνται από γεγονότα εισόδου
- Επιτρέπει τον πολύπλοκο έλεγχο των πινάκων
- Έλεγχος ακολουθίας ενεργοποίησης και απενεργοποίησης
- Διαχείριση περιστατικών σφάλματος
- Διακοπή παραγωγής σε προειδοποιήσεις
- Η λειτουργία του φύλακα μπορεί να ενσωματωθεί στην SE
- Ελέγχος της αλληλουχίας με λογισμικό προγράμματος μέσω SMBus
* Συσκευή που τροφοδοτείται από το υψηλότερο από το VPx, VH για βελτιωμένη εφεδρικότητα
* Χρήστης EEPROM: 256 bytes
* Βιομηχανική πρότυπη διεπαφή δισύρματος λεωφορείου (SMBus)
* Εγγυημένη ΠΟΠ χαμηλή με VH, VPx = 1,2 V
* Διαθέσιμο σε 32 μολύβδου 7 mm × 7 mm LQFP

ΠεριγραφέςτουADM1068ASTZ

* Συστήματα κεντρικών γραφείων
* Διακομιστές/ροότερ
* Κάρτες γραμμών συστήματος πολυτάσεων
* Αλληλουχία παροχής DSP/FPGA
* Δοκιμές σε κυκλώματα παροχών περιθωρίου

Περιβαλλοντικές και εξαγωγικές ταξινομήσειςτουADM1068ASTZ
