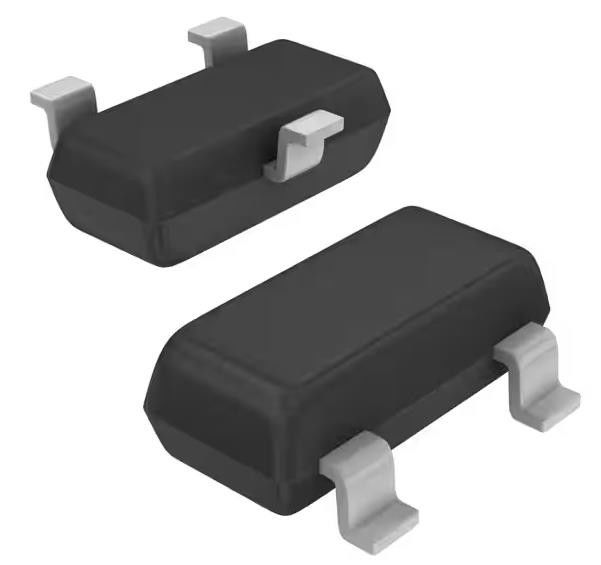

SZMMBZ18VALT1G 25V Κρεμάστρα 1.6A Ipp Tvs Διοδίων επιφάνειας Mount SOT-23-3
Λεπτομέρειες:
| Τόπος καταγωγής: | πρωτότυπο |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | SZMMBZ18VALT1G |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Ομοιοκατευθυνόμενα κανάλια: | 2 | Τάση - Αντίστροφη στάση (Τύπος): | 14.5V |
|---|---|---|---|
| Τάση - Βλάβη (ελάχ.): | 17.1V | Τάση - στερέωση (Max) @ Ipp: | 25V |
| Ρεύμα - Παλμός κορυφής (10/1000μs): | 1.6A | Power - Peak Pulse: | 40W |
| Εφαρμογές: | Αυτοκινητοβιομηχανία | Θερμοκρασία λειτουργίας: | -55°C ~ 150°C (TJ) |
Περιγραφή προϊόντων
SZMMBZ18VALT1G 25V Κρεμάστρα 1.6A Ipp Tvs Διοδίων επιφάνειας Mount SOT-23-3
Προδιαγραφές SZMMBZ18VALT1G
| Τύπος | Περιγραφή |
| Κατηγορία | Προστασία κυκλώματος |
| Επικοινωνίες με ηλεκτρονικούς συλλέκτη | |
| Δίοδοι TVS | |
| Δρ. | μεν |
| Σειρά | Αυτοκινητοβιομηχανία, AEC-Q101 |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Τύπος | Ζένερ |
| Μονόκατο κανάλια | 2 |
| Τεχνική διάταξη | 14.5V |
| Η τάση - διακοπή (min) | 17.1V |
| Η τάση - Κράτημα (Μαξ) @ Ipp | 25V |
| Τρέχοντας - Πύκνος κορύφωσης (10/1000μs) | 1.6Α |
| Δύναμη - Πιο υψηλό σφυγμό | 40W |
| Προστασία γραμμών ηλεκτρικής ενέργειας | - Όχι, όχι. |
| Εφαρμογές | Αυτοκινητοβιομηχανία |
| Δυναμικότητα @ συχνότητα | - |
| Θερμοκρασία λειτουργίας | -55 °C ~ 150 °C (TJ) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | ΤΟ-236-3, SC-59, SOT-23-3 |
| Πακέτο συσκευής του προμηθευτή | SOT-23-3 (TO-236) |
| Αριθμός βασικού προϊόντος | SZMMBZ18 |
ΧαρακτηριστικάτουSZMMBZ18VALT1G
• Το πακέτο SOT−23 επιτρέπει είτε δύο ξεχωριστές μονοκατευθυντικές διαμορφώσεις είτε μια ενιαία αμφίδρομη διαμορφώσεις
• Τυπική ζώνη τάσης διακοπής Zener − 5,6 V έως 47 V
• Δύναμη αιχμής − 24 ή 40 W @ 1,0 ms (Μιαμερή), ανά εικόνα 6
• Αξιολόγηση ESD:
- Κλάση 3Β (> 16 kV) ανά μοντέλο ανθρώπινου σώματος
- Κλάση C (> 400 V) ανά μοντέλο μηχανής
• Δείκτης ESD IEC61000−4−2 Επίπεδο 4, ±30 kV
• Μέγιστη τάση συμπίεσης @ μέγιστο ρεύμα παλμού
• Μικρή διαρροή < 5,0 A
• Δείκτης φλεγμονώδους ικανότητας UL 94 V−0
• SZ Προκαταρκτικό για αυτοκινητοβιομηχανικές και άλλες εφαρμογές που απαιτούν μοναδικές απαιτήσεις αλλαγής τοποθεσίας και ελέγχου· AEC-Q101 Επαρκής και ικανός για PPAP
• Οι συσκευές αυτές δεν περιέχουν Pb− και συμμορφώνονται με το RoHS
ΠεριγραφέςτουSZMMBZ18VALT1G
Αυτές οι διπλές μονολιθικές διόδους Zener από πυρίτιο είναι σχεδιασμένες για εφαρμογές που απαιτούν ικανότητα προστασίας από παροδική υπερεμπόνηση.
Περιβαλλοντικές και εξαγωγικές ταξινομήσειςτουSZMMBZ18VALT1G
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8541.10.0080 |
