LTC3853EUJ#TRPBF Ελεγκτής IC Buck Ρυθμιστής θετικής εξόδου Step-Down DC-DC
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | Επικαιροποιήσεις |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 3-5 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος εξόδου: | Διοδηγός τρανζίστορ | Λειτουργία: | Βήμα κάτω |
|---|---|---|---|
| Φάσεις παραγωγής: | 3 | Αριθμός εκροών: | 3 |
| Η τάση - τροφοδοσία (Vcc/Vdd): | 4,5V ~ 24V | Συχνότητα - Μετατροπή: | 250kHz ~ 750kHz |
Περιγραφή προϊόντων
LTC3853EUJ#TRPBF Ελεγκτής IC Buck Ρυθμιστής θετικής εξόδου Step-Down DC-DC
Προδιαγραφές Επικαιροποιήσεις
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Ελέγχοντες διακόπτη συνεχούς ρεύματος | |
| Δρ. | Ανάλογες συσκευές Inc. |
| Σειρά | - |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Κατάσταση του προϊόντος | Ενεργός |
| Τύπος εξόδου | Διοδηγός τρανζίστορ |
| Λειτουργία | Βήμα κάτω |
| Διαμόρφωση εξόδου | Θετικό |
| Τοπολογία | Μπακ. |
| Αριθμός εκροών | 3 |
| Φάσεις παραγωγής | 3 |
| Η τάση - τροφοδοσία (Vcc/Vdd) | 4.5V ~ 24V |
| Συχνότητα - Μετατροπή | 250 kHz ~ 750 kHz |
| Δραστηριώδης κύκλος (μέγιστος) | 98% |
| Σύγχρονος διορθωτής | - Ναι, ναι. |
| Συγχρονισμός ρολογιού | - Όχι, όχι. |
| Σειριακές διεπαφές | - |
| Χαρακτηριστικά ελέγχου | Περιορισμός ρεύματος, ενεργοποίηση, έλεγχος συχνότητας, καλή ισχύς, μαλακή εκκίνηση, παρακολούθηση |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C (TJ) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |

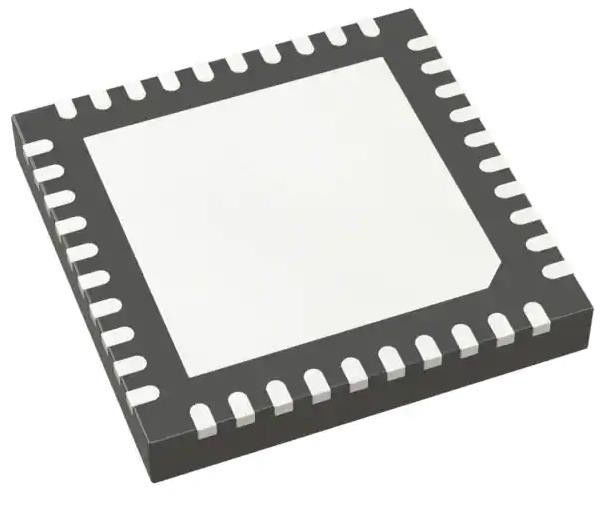

| Πακέτο / Κουτί | 40-WFQFN Εκθετική πλακέτα |
| Πακέτο συσκευής του προμηθευτή | 40-QFN (6x6) |
| Αριθμός βασικού προϊόντος | LTC3853 |
Χαρακτηριστικά Επικαιροποιήσεις
* Τριπλό, 120° Φάση Ελεγκτές μειώνουν την απαιτούμενη χωρητικότητα εισόδου και το θόρυβο που προκαλείται από την παροχή ενέργειας
* Διαμορφώνεται ως ελεγκτής διπλής φάσης 180° συν ελεγκτής μίας φάσης
* Η τρίτη φάση μπορεί να ρυθμίσει μέχρι 13,5V
* Υψηλή αποδοτικότητα: Μέχρι 92%
* RSENSE ή DCR ανίχνευση ρεύματος
* ± 0,75% 0,8V Ακριβότητα τάσης εξόδου
* Φάση-κλειδώσιμο σταθερή συχνότητα 250 kHz έως 750 kHz
* Υποστηρίζει προμετωπισμένες εξόδους
* Διπλή N-Channel MOSFET συγχρονισμένη κίνηση
* Ευρύ φάσμα VIN: λειτουργία 4.5V έως 24V (28V Abs Max)
* Ρυθμίσιμο ρεύμα ή παρακολούθηση ρεύματος μαλακής εκκίνησης
* Περιορισμός ρεύματος εξόδου αναδιπλούμενης τάσης
* Προστασία από υπερτάσεις εξόδου
* Δύο ισχύος καλής τάσης εξόδου
* Πακέτο QFN 40 χιλιοστών × 6 χιλιοστών
ΕφαρμογέςΕπικαιροποιήσεις
Ο LTC®3853 είναι ένας ρυθμιστής ρυθμιστή διακόπτη τριπλής εξόδου υψηλής απόδοσης που οδηγεί όλα τα στάδια Nchannel συγχρονισμένης ισχύος MOSFET.
Περιβαλλοντικές και εξαγωγικές ταξινόμησηΕπικαιροποιήσεις
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.39.0001 |
