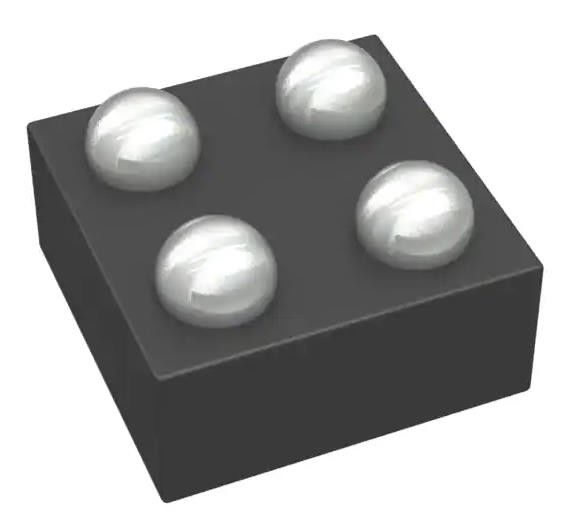

TPS22901YFPR IC Chip Power Switch/Driver 1:1 P-Channel 500mA 4-DSBGA
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TPS22901YFPR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 3-5 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός εκροών: | 1 | Σχέδιο - Εισροές:Αποτελέσματα: | 0,042361111 |
|---|---|---|---|
| Διαμόρφωση εξόδου: | Υψηλή πλευρά | Τύπος εξόδου: | P-Channel |
| Διασύνδεση: | ON/OFF | Δυναμικό - φορτίο: | 1V ~ 3.6V |
| Τρέχων - παραγωγή (Max): | 500mA | RDS επάνω (τύπος): | 78mOhm |
Περιγραφή προϊόντων
TPS22901YFPR IC Chip Power Switch/Driver 1:1 P-Channel 500mA 4-DSBGA
ΠροδιαγραφέςTPS22901YFPR
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Διακόπτες διανομής ενέργειας, οδηγοί φορτίου | |
| Δρ. | Τεξας Instruments |
| Σειρά | - |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Τύπος διακόπτη | Γενικός σκοπός |
| Αριθμός εκροών | 1 |
| Σχέδιο - Εισροές:Αποτελέσματα | 0.042361111 |
| Διαμόρφωση εξόδου | Υψηλή πλευρά |
| Τύπος εξόδου | Διάδρομος P |
| Διασύνδεση | Ενεργοποίηση / απενεργοποίηση |
| Δυναμικό - φορτίο | 1V ~ 3,6V |
| Η τάση - τροφοδοσία (Vcc/Vdd) | Δεν απαιτείται |
| Τρέχων - Εξόδου (μέγιστος) | 500mA |
| Ενεργοποίηση (τύπος) | 78mOhm |
| Τύπος εισόδου | Μη αναστρέψιμο |
| Χαρακτηριστικά | Ελέγχεται το ποσοστό σφαγής |
| Προστασία από σφάλματα | - |
| Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C (TA) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο συσκευής του προμηθευτή | 4-DSBGA |
| Πακέτο / Κουτί | 4-XFBGA, DSBGA |
| Αριθμός βασικού προϊόντος | TPS22901 |
Χαρακτηριστικά TPS22901YFPR
• Ενσωματωμένος διακόπτης φόρτωσης P-Channel
• Χαμηλή τάση εισόδου: 1 V έως 3,6 V
• Αντίσταση ενεργοποίησης (τυπικές τιμές)
∆ rON = 78 mΩ σε VIN = 3,6 V
Η ρητή ροή του ηλεκτρικού ρεύματος πρέπει να είναι ίση με τη ροή του ηλεκτρικού ρεύματος.
Διάκριση μεταξύ των διακυμάνσεων
Διάταξη 1
• 500 mA μέγιστο συνεχές ρεύμα διακόπτη
• Κενό ρεύμα: 82 nA σε 1.8 V
• ρεύμα διακοπής: 44 nA σε 1.8 V
• Τα χαμηλά όρια εισόδου ελέγχου επιτρέπουν τη χρήση λογικής 1,2 V, 1,8 V, 2,5 V και 3,3 V
• Ελεγχόμενη ταχύτητα στροφής για την αποφυγή ρεύματος εισροής
Δοκιμαστικό σύστημα για την παραγωγή ηλεκτρικής ενέργειας
Διάταξη 1
• Γρήγορη εκφόρτωση (TPS22902/2B)
• Δοκιμασμένη απόδοση ESD σύμφωνα με το μοντέλο ανθρώπινου σώματος JESD 22 2000 V (A114-B, κλάση II)
Δοκιμαστικό όργανο 1000 V (C101)
• Πακέτο DSBGA τεσσάρων πιν Wafer-Chip-Scale
Διάταξη: Διάταξη: Διάταξη:
Εφαρμογές TPS22901YFPR
• Προσωπικοί ψηφιακοί βοηθοί (PDA)
• Κινητά τηλέφωνα
• Συσκευές GPS
• Παίκτες MP3
• Ψηφιακές κάμερες
• Περιφερειακές θύρες
• Φορητά όργανα
• Μονούλες ραδιοσυχνοτήτων
Περιβαλλοντικές και εξαγωγικές ταξινόμησηTPS22901YFPR
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.39.0001 |
