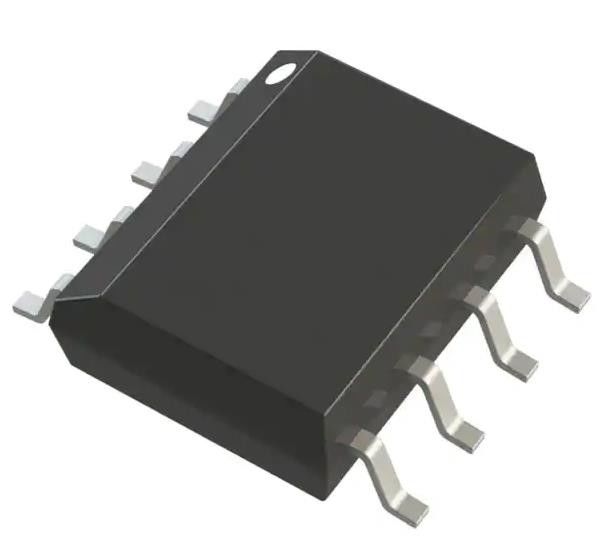

AD797ARZ-REEL Γενικός ενισχυτής 1 κυκλώματος 8-SOIC ολοκληρωμένο κύκλωμα τσιπ
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | AD797ARZ-REEL |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 3-5 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός κυκλωμάτων: | 1 | Ποσοστό καταστροφής: | 20V/µs |
|---|---|---|---|
| Προϊόν κέρδους εύρους ζώνης: | 110 MHz | -3db Εύρος ζώνης: | 8 MHz |
| Τρέχων - εισαγμένος διαγωνίως: | 250 nA | Τάση - εισαγμένο όφσετ: | 25 µV |
| Τρέχων - Προμήθεια: | 8,2 mA | Τρέχων - παραγωγή/κανάλι: | 50 μΑ |
Περιγραφή προϊόντων
AD797ARZ-REEL Γενικός ενισχυτής 1 κυκλώματος 8-SOIC ολοκληρωμένο κύκλωμα τσιπ
ΠροδιαγραφέςAD797ARZ-REEL
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Γραμμικό | |
| Αξονιστές | |
| Εργαλεία, ενισχυτές OP, ενισχυτές αποθήκευσης | |
| Δρ. | Ανάλογες συσκευές Inc. |
| Σειρά | - |
| Πακέτο | Ταινία και τροχό (TR) |
| Κατάσταση του προϊόντος | Ενεργός |
| Τύπος ενισχυτή | Γενικός σκοπός |
| Αριθμός κυκλωμάτων | 1 |
| Τύπος εξόδου | - |
| Ποσοστό σφαγής | 20V/μs |
| Προϊόν κέρδους εύρους ζώνης | 110 MHz |
| -3dB εύρος ζώνης | 8 MHz |
| Τρέχων - Προορισμός εισόδου | 250 nA |
| Η τάση - Ανάγκη εισόδου | 25 μV |
| Τρέχων - Προμήθεια | 8.2mA |
| ρεύμα - έξοδος / κανάλι | 50 mA |
| Η τάση - Διάρκεια τροφοδοσίας (min) | 10 V |
| Η τάση - διάστημα παροχής (μέγιστο) | 30 V |
| Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 8-SOIC (0,154", 3,90 mm πλάτος) |
| Πακέτο συσκευής του προμηθευτή | 8-SOIC |
| Αριθμός βασικού προϊόντος | 797 μ.Χ. |
Χαρακτηριστικά AD797ARZ-REEL
* Χαμηλός θόρυβος
* 0,9 nV/√Hz τυπικός (μέγιστο 1,2 nV/√Hz) θόρυβος τάσης εισόδου σε 1 kHz
* 50 nV p-p θόρυβος τάσης εισόδου, 0,1 Hz έως 10 Hz
* Χαμηλή στρέβλωση
- 120 dB συνολική αρμονική στρέβλωση σε 20 kHz
* Εξαιρετικά χαρακτηριστικά
- 800 ns χρόνος καθιέρωσης σε 16 bits (βήμα 10 V)
- 110 MHz εύρος ζώνης κέρδους (G = 1000)
- εύρος ζώνης 8 MHz (G = 10)
- 280 kHz πλήρης ισχύος εύρος ζώνης σε 20 V p-p
- 20 V/μs
* Εξαιρετική ακρίβεια dc
- 80 μV μέγιστη τάση εκτόπισης εισόδου
- 1,0 μV/°C μετατόπιση VOS
* Προδιαγράφεται για τροφοδοσίες ισχύος ±5 V και ±15 V
* Υψηλό ρεύμα κίνησης 50 mA
Εφαρμογές AD797ARZ-REEL
* Επαγγελματικοί προεμφυλιστές ήχου
* Συστήματα απεικόνισης με υπέρυθρες ακτίνες, CCD και σόναρ
* Αναλυτές φάσματος
* Προενισχυτές υπερήχων
* Σεσμικοί ανιχνευτές
* Σ-Δ ADC/DAC αποθέματα ασφαλείας
Περιβαλλοντικές και εξαγωγικές ταξινόμησηAD797ARZ-REEL
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.33.0001 |
