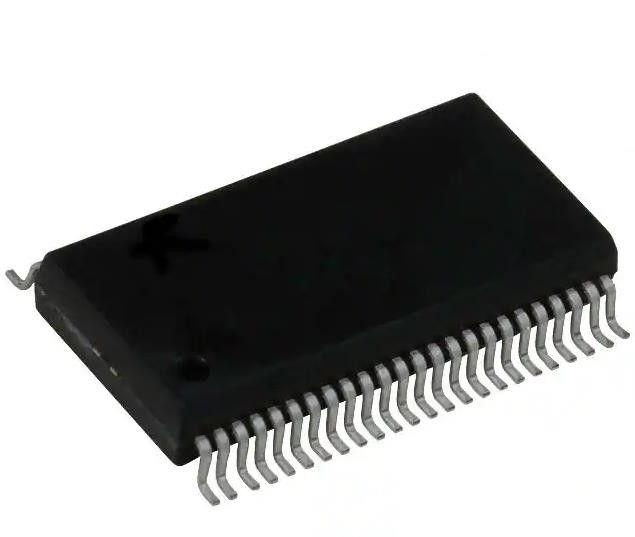

74LVTH162244DGGRG4 Buffer Non-Inverting 4 Element 4 Bit ανά στοιχείο 3 κατάσταση εξόδου
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | 74LVTH162244DGGRG4 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 3-5 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος λογικής: | Απομονωτής, μη-αναστροφή | Αριθμός στοιχείων: | 4 |
|---|---|---|---|
| Αριθμός bit ανά στοιχείο: | 4 | Τύπος εξόδου: | 3-Πολιτεία |
| ρεύμα - υψηλή και χαμηλή απόδοση: | 12mA, 12mA | Πρόσθετη τάση: | 2.7V ~ 3.6V |
| Θερμοκρασία λειτουργίας: | -40 °C ~ 85 °C | Πακέτο / Κουτί: | 48-TFSOP (0,240", 6,10mm πλάτος) |
Περιγραφή προϊόντων
74LVTH162244DGGRG4 Buffer Non-Inverting 4 Element 4 Bit ανά στοιχείο 3 κατάσταση εξόδου
Προδιαγραφές 74LVTH162244DGGRG4
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Λογική | |
| Συσκευές που χρησιμοποιούνται για την παραγωγή ηλεκτρικής ενέργειας | |
| Δρ. | Τεξας Instruments |
| Σειρά | 74ΙΙΙΗ |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Κατάσταση του προϊόντος | Ενεργός |
| Τύπος λογικής | Κωφί, μη αντιστρέψιμο |
| Αριθμός στοιχείων | 4 |
| Αριθμός bit ανά στοιχείο | 4 |
| Τύπος εισόδου | - |
| Τύπος εξόδου | 3 Κράτος |
| ρεύμα - υψηλή και χαμηλή απόδοση | 12mA, 12mA |
| Πρόσθετη τάση | 2.7V ~ 3.6V |
| Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 48-TFSOP (0,240", 6,10mm πλάτος) |
| Πακέτο συσκευής του προμηθευτή | 48-TSSOP |
| Αριθμός βασικού προϊόντος | 74LVTH162244 |
Χαρακτηριστικά 74LVTH162244DGGRG4
•Μέλη της οικογένειας Texas Instruments WidebusTM
• Οι θύρες εξόδου έχουν ισοδύναμες αντίστασεις σειράς 22-Ω, οπότε δεν απαιτούνται εξωτερικές αντίστασεις
• Υποστήριξη λειτουργίας σήματος μικτής λειτουργίας (5-V τάσεις εισόδου και εξόδου με 3,3-V VCC)
• Υποστήριξη μη ρυθμιζόμενης λειτουργίας της μπαταρίας έως και 2,7 V
• Τυπικό VOLP (Output Ground Bounce) < 0,8 V σε VCC = 3,3 V, TA = 25°C
• Εγκατάσταση θερμής στήριξης 3 σταδίων
• Η διατήρηση των εισροών δεδομένων από το λεωφορείο εξαλείφει την ανάγκη για εξωτερικούς αντίστοιχους άντλησης/αποσύρσεως
• Οι κατανεμημένες καρφίτσες VCC και GND ελαχιστοποιούν τον θόρυβο των υψηλής ταχύτητας διακόπτων
• Η αρχιτεκτονική ροής βελτιστοποιεί τη διάταξη PCB
• Δυναμικότητα κλεισίματος άνω των 500 mA ανά JESD 17
• Η προστασία από την ΕΕΔ υπερβαίνει την ΕΕΔ 22
Διάταξη του Δικαστηρίου για το Δίκαιο της Ανθρωπότητας
️ Μοντέλο μηχανής 200 V (A115-A)
Εφαρμογές 74LVTH162244DGGRG4
Οι συσκευές "LVTH162244 είναι 16 bit buffers και line drivers που έχουν σχεδιαστεί για λειτουργία VCC χαμηλής τάσης (3,3 V), αλλά με τη δυνατότητα να παρέχουν μια διεπαφή TTL σε περιβάλλον συστήματος 5 V.
Περιβαλλοντικές και εξαγωγικές ταξινόμηση74LVTH162244DGGRG4
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.39.0001 |
