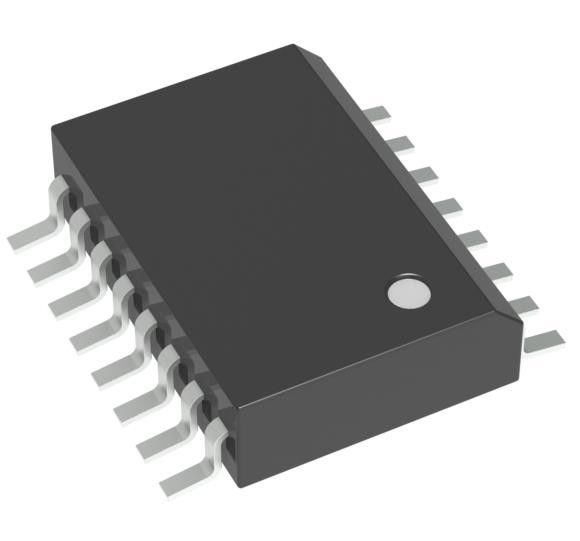

MC14536BDWG Προγραμματιζόμενος Χρονοδιακόπτης IC 2MHz 16-SOIC Integrated Circuit Chip
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | MC14536BDWG |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 3-5 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 |
|
Λεπτομερής ενημέρωση |
|||
| Συχνότητα: | 2MHz | Πρόσθετη τάση: | 3V ~ 18V |
|---|---|---|---|
| Τρέχων - Προμήθεια: | 15 µA | Θερμοκρασία λειτουργίας: | -55°C ~ 125°C |
| Πακέτο / Κουτί: | 16-SOIC (0,295", 7,50 mm πλάτος) | Τύπος: | Προγραμματιζόμενος χρονοδιακόπτης |
Περιγραφή προϊόντων
MC14536BDWG Προγραμματιζόμενος Χρονοδιακόπτης IC 2MHz 16-SOIC Integrated Circuit Chip
Προδιαγραφές MC14536BDWG
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Χρονοδιάγραμμα/Χρονοδιάγραμμα | |
| Προγραμματιζόμενοι χρονοδιακόπτες και ταλαντωτές | |
| Δρ. | μεν |
| Σειρά | - |
| Πακέτο | Τύπος |
| Τύπος | Προγραμματιζόμενος χρονόμετρος |
| Κόμη. | - |
| Συχνότητα | 2MHz |
| Πρόσθετη τάση | 3V ~ 18V |
| Τρέχων - Προμήθεια | 15 μA |
| Θερμοκρασία λειτουργίας | -55°C ~ 125°C |
| Πακέτο / Κουτί | 16-SOIC (0,295", 7,50 mm πλάτος) |
| Πακέτο συσκευής του προμηθευτή | 16-SOIC |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Αριθμός βασικού προϊόντος | MC14536 |
ΧαρακτηριστικάMC14536BDWG
• 24 στάδια Flip-Flop − Θα μετρούνται από 20 έως 224
• Τελευταία 16 στάδια επιλέξιμα με τετρα-bit select code
• Η εισαγωγή 8−Bypass επιτρέπει την παράκαμψη των πρώτων 8 σταδίων
• Εναρμόνιση και επαναφορά εισροών
• Εισόδους αναστολής ρολογιού και αναστολής ταλαντωτή
• Διατάξεις για τον οσιλατήρα RC στο τσιπ
• Μονοσταθερές διατάξεις εξόδου στο τσιπ
• Το κύκλωμα προετοιμασίας του ρολογιού επιτρέπει τη λειτουργία με πολύ μεγάλους χρόνους ανόδου και πτώσης
• Η λειτουργία δοκιμής επιτρέπει την ταχεία ακολουθία δοκιμής
• Πεδίο τάσης τροφοδοσίας = 3,0 Vdc έως 18 Vdc
• Δυνατότητα οδήγησης δύο φορτίων TTL χαμηλής ισχύος ή ενός φορτίου TTL Schottky χαμηλής ισχύος πάνω από το εύρος ονομαστικής θερμοκρασίας
• Προκαταρκτικό NLV για αυτοκινητοβιομηχανικές και άλλες εφαρμογές που απαιτούν μοναδικές απαιτήσεις αλλαγής τοποθεσίας και ελέγχου· Αρμόδιο για AEC-Q100 και ικανό για PPAP
• Οι συσκευές αυτές δεν περιέχουν Pb− και συμμορφώνονται με το RoHS
ΕφαρμογέςMC14536BDWG
Ο προγραμματιζόμενος χρονόμετρος MC14536B είναι ένας δυαδικός μετρητής κυματισμού 24 σταδίων με 16 στάδια επιλέξιμα με δυαδικό κώδικα.
Περιβαλλοντικές και εξαγωγικές ταξινόμησηMC14536BDWG
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 3 (168 ώρες) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.39.0001 |
