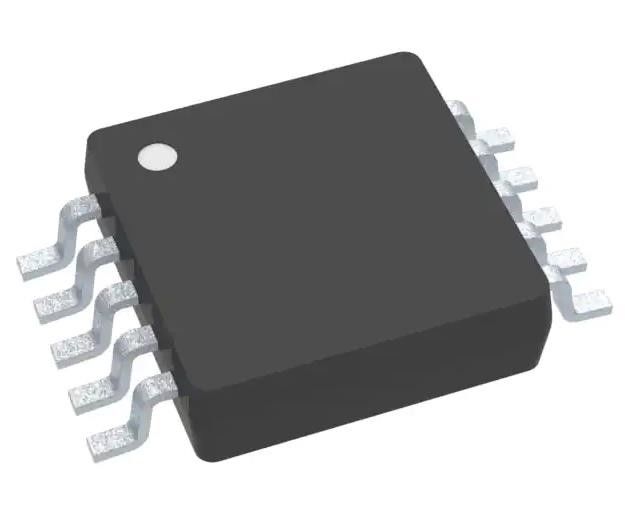

TS5A23157DGSR 2 κυκλώματος ολοκληρωμένου κυκλώματος Chip IC Switch 2:1 10Ohm 10-VSSOP
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TS5A23157DGSR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 3-5 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 |
|
Λεπτομερής ενημέρωση |
|||
| Κύκλωμα διακοπτών: | SPDT | Κύκλωμα Πολυπλέκτη/Αποπολυπλέκτη: | 2:01 |
|---|---|---|---|
| Αριθμός κυκλωμάτων: | 2 | -κρατική αντίσταση (Max): | 10Ohm |
| Ταίριασμα κανάλι--καναλιών (&Delta Ron): | 150 mOhm | Τάση - ανεφοδιασμός, ενιαίος (V+): | 1,65V ~ 5,5V |
| Χρόνος διακοπτών (τόνος, λιμοκοντόρος) (Max): | 50,7n, 3,8n | -3db Εύρος ζώνης: | 220 MHz |
| Έγχυση δαπανών: | 7pC | ||
Περιγραφή προϊόντων
TS5A23157DGSR 2 κυκλώματος ολοκληρωμένου κυκλώματος Chip IC Switch 2:1 10Ohm 10-VSSOP
Προδιαγραφές ΤΣ5Α23157DGSR
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Διασύνδεση | |
| Ανάλογοι διακόπτες, πολυπλεξέρες, αποπλεξέρες | |
| Δρ. | Τεξας Instruments |
| Σειρά | - |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Κατάσταση του προϊόντος | Ενεργός |
| Κύκλωμα διακόπτη | ΔΕΠΔ |
| Πλήρωμα πολλαπλασιαστή/αποποπλασιαστή | 2:01 |
| Αριθμός κυκλωμάτων | 2 |
| Αντίσταση σε κατάσταση (μέγιστη) | 10 Ωμ |
| Αντιστοίχιση μεταξύ καναλιών (ΔRon) | 150mOhm |
| Η τάση - τροφοδοσία, μοναδική (V+) | 1.65V ~ 5.5V |
| Η τάση - τροφοδοσία, διπλή (V±) | - |
| Χρόνος αλλαγής (τόνοι, τοφ) (μέγιστος) | 50,7n, 3,8n |
| -3dB εύρος ζώνης | 220MHz |
| Ενέχυση φορτίου | 7pC |
| Δυνατότητα καναλιού (CS(off), CD ((off)) | 5.5pF |
| Τρέχων - διαρροή (IS(off)) (μέγιστο) | 1 μA |
| Διασταυρούμενη ακοή | -66dB @ 10MHz |
| Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C (TA) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 10-TFSOP, 10-MSOP (0,118", 3,00 mm πλάτος) |
| Πακέτο συσκευής του προμηθευτή | 10-VSSOP |
| Αριθμός βασικού προϊόντος | TS5A23157 |
ΧαρακτηριστικάΤΣ5Α23157DGSR
• Χαμηλή αντίσταση σε κατάσταση ενεργοποίησης (15 Ω σε 125°C)
• Λειτουργία σε θερμοκρασία 125°C
• Οι εισροές ελέγχου είναι 5-V Tolerant
• Ειδική διακοπή πριν από την κατασκευή
• Ενέχυση χαμηλής φόρτισης
• Εξαιρετική εναρμόνιση αντίστασης ενεργοποίησης
• Μικρή συνολική αρμονική στρέβλωση
• Λειτουργία με ενιαία τροφοδοσία από 1,8 V έως 5,5 V
• Δυναμικότητα κλεισίματος άνω των 100 mA ανά JESD 78, κλάση II
• Δοκιμασμένη απόδοση ESD ανά JESD 22
️ 2000-V Μοντέλο ανθρώπινου σώματος (A114-B, κλάση II)
Δοκιμαστικό όργανο 1000 V (C101)
ΕφαρμογέςΤΣ5Α23157DGSR
• Κύκλοι δειγματοληψίας και διατήρησης
• Εξοπλισμός που λειτουργεί με μπαταρία
• Διαδρομή σήματος ήχου και βίντεο
• Κύκλοι επικοινωνίας
Περιβαλλοντικές και εξαγωγικές ταξινόμησηΤΣ5Α23157DGSR
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.39.0001 |
