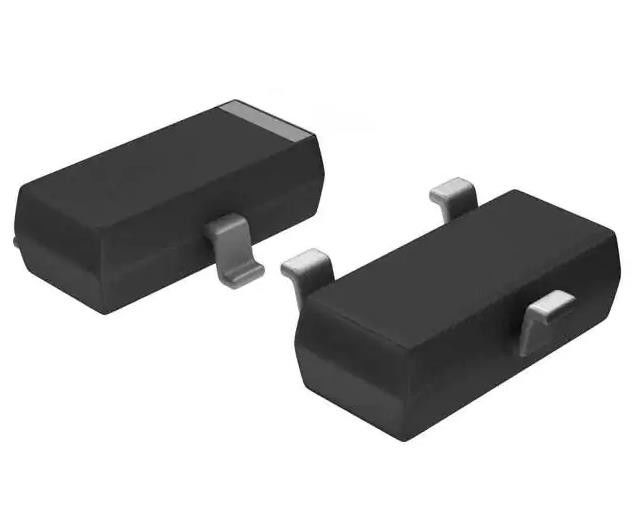

FDV301N N-Κανάλι 25 V 220mA (Ta) 350mW (Ta) Επιφανειακή τοποθέτηση SOT-23-3
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | FDV301N |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 3-5 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος FET: | N-Κανάλι | Τεχνολογία: | MOSFET (μεταλλικό οξείδιο) |
|---|---|---|---|
| Τεχνική μέθοδος: | 25 V | 25 V: | 220mA (TA) |
| Τετάρτη, 15 Ιανουαρίου 2019: | 2.7V, 4.5V | Επικεφαλής (μέγιστο) @ Id, Vgs: | 4 Ωμ @ 400mA, 4,5V |
| Vgs(th) (Max) @ Id: | 10,06V @ 250μA | Δαπάνη πυλών (Qg) (Max) @ Vgs: | 0,7 nC @ 4,5 Β |
| Vgs (μέγιστο): | ±8V | ||
Περιγραφή προϊόντων
FDV301N N-Κανάλι 25 V 220mA (Ta) 350mW (Ta) Επιφανειακή τοποθέτηση SOT-23-3
Προδιαγραφές FDV301N
| Τύπος | Περιγραφή |
| Κατηγορία | Διακριτά προϊόντα ημιαγωγών |
| Τρανζίστορες | |
| FETs, MOSFETs | |
| Μοναδικά FET, MOSFET | |
| Δρ. | μεν |
| Σειρά | - |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Κατάσταση του προϊόντος | Ενεργός |
| Τύπος FET | N-Κανάλι |
| Τεχνολογία | MOSFET (οξείδιο μετάλλου) |
| Τεχνική μέθοδος | 25 V |
| Τρέχοντας - συνεχής αποστράγγιση (Id) @ 25°C | 220mA (Ta) |
| Τετάρτη, 15 Ιανουαρίου 2019 | 2.7V, 4.5V |
| Επικεφαλής (μέγιστο) @ Id, Vgs | 4 Ωμ @ 400mA, 4,5V |
| Vgs(th) (Max) @ Id | 10,06V @ 250μA |
| Τεχνική διάταξη | 00,7 nC @ 4,5 V |
| Vgs (μέγιστο) | ±8V |
| Δυνατότητα εισόδου (Ciss) (Max) @ Vds | 9.5 pF @ 10 V |
| Χαρακτηριστικό FET | - |
| Δυναμική διάσπαση (μέγιστη) | 350 mW (Ta) |
| Θερμοκρασία λειτουργίας | -55 °C ~ 150 °C (TJ) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο συσκευής του προμηθευτή | SOT-23-3 |
| Πακέτο / Κουτί | ΤΟ-236-3, SC-59, SOT-23-3 |
| Αριθμός βασικού προϊόντος | FDV301 |
ΧαρακτηριστικάFDV301N
• 25 V, 0,22 A συνεχής, 0,5 A κορυφή
* RDS(on) = 5 @ VGS = 2,7 V
* RDS(on) = 4 @ VGS = 4,5 V
• Απαιτήσεις πολύ χαμηλού επιπέδου κινητήρα πύλης που επιτρέπουν άμεση λειτουργία σε κυκλώματα 3 V.
• Πύλη-πηγή Zener για ESD ανθεκτικότητα. > 6 kV Ανθρώπινο σώμα μοντέλο
• Αντικατάσταση πολλαπλών ψηφιακών τρανζίστορ NPN με ένα DMOS FET
• Η συσκευή αυτή είναι απαλλαγμένη από Pb− και απαλλαγμένη από χαλιόνια.
ΕφαρμογέςFDV301N
Αυτό το N-Channel λογικό επίπεδο βελτίωσης λειτουργίας πεδίου του τρανζίστορ παράγεται χρησιμοποιώντας onsemi's ιδιόκτητη, υψηλής πυκνότητας κυττάρων, τεχνολογία DMOS.
Περιβαλλοντικές και εξαγωγικές ταξινόμησηFDV301N
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8541.21.0095 |
