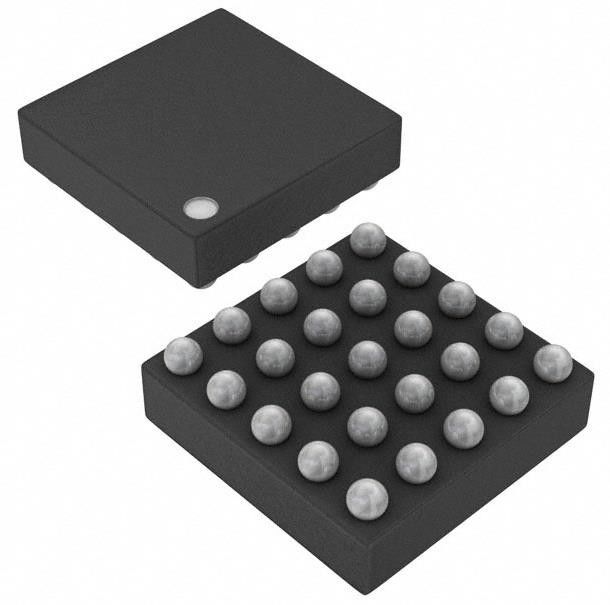

BQ25120AYFPR Συμπληρωματικό κύκλωμα IC φορτιστή chip Lithium Ion/Polymer 25-DSBGA
Λεπτομέρειες:
| Τόπος καταγωγής: | πρωτότυπο |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | BQ25120AYFPR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000pcs |
|
Λεπτομερής ενημέρωση |
|||
| Χημεία Μπαταριών: | Ιόν λιθίου/Πολυμερές | Αριθμός κυττάρων: | 1 |
|---|---|---|---|
| Τρέχον - Φόρτιση: | Σταθερό - Προγραμματιζόμενο | Προγραμματιζόμενα χαρακτηριστικά: | Τρέχων |
| Προστασία από σφάλματα: | Υπερθετική θερμοκρασία, υπερφόρτωση, βραχυκύκλωμα | Ρεύμα φόρτισης - Μέγ: | 300mA |
| Τάση πακέτων μπαταριών: | 4.2V | Τάση - ανεφοδιασμός (Max): | 5.5V |
Περιγραφή προϊόντων
BQ25120AYFPR Συμπληρωματικό κύκλωμα IC φορτιστή chip Lithium Ion/Polymer 25-DSBGA
ΠροδιαγραφέςΑπαλλαγή από την υποχρέωση αποπληρωμής
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Φορτιστήρια μπαταριών | |
| Δρ. | Τεξας Instruments |
| Σειρά | - |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Κατάσταση του προϊόντος | Ενεργός |
| Χημεία μπαταριών | Ιόντα λιθίου/πολυμερές |
| Αριθμός κυττάρων | 1 |
| Τρέχων - Φορτίο | Σταθερή - Προγραμματισμένη |
| Προγραμματιζόμενα χαρακτηριστικά | Τρέχων |
| Προστασία από σφάλματα | Υπερθετική θερμοκρασία, υπερφόρτωση, βραχυκύκλωμα |
| ρεύμα φόρτισης - μέγιστο | 300mA |
| Τετάρση μπαταρίας | 4.2V |
| Η τάση - τροφοδοσία (μέγιστη) | 5.5V |
| Διασύνδεση | Ι2C |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C (TJ) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 25-XFBGA, DSBGA |
| Πακέτο συσκευής του προμηθευτή | 25-DSBGA |
| Αριθμός βασικού προϊόντος | BQ25120 |
ΧαρακτηριστικάΑπαλλαγή από την υποχρέωση αποπληρωμής
• Αυξάνει το χρόνο λειτουργίας του συστήματος μεταξύ των φόρτισης
Ο ρυθμιστικός ρυθμιστής Buck 300 mA (1.8 V προεπιλεγμένος)
Δοκιμαστική ενέργεια
Ο διαμορφώσιμος διακόπτης φορτίου ή 100mA έξοδος LDO (προεπιλεγμένος διακόπτης φορτίου)
Ως 300 mA ρεύμα φόρτισης για γρήγορη φόρτιση
- 0,5% ακριβής ρύθμιση τάσης της μπαταρίας (διαμορφώσιμη από 3,6 V έως 4,65 V σε βήματα 10 mV)
∆ιπροσαρμόσιμο ρεύμα τερματισμού έως 500 μA
∆ Απλός ανιχνευτής μπαταρίας με βάση την τάση
• Υψηλής ολοκλήρωσης λύση με μικρό αποτύπωμα
Πλάκα WCSP 2,5 mm x 2,5 mm και 6 εξωτερικά συστατικά για ελάχιστη διάλυση
️ Κουμπί αφύπνισης και επαναφοράς με ρυθμιζόμενο χρονόμετρο
Η διαχείριση τροφοδοσίας για την τροφοδότηση του συστήματος και την φόρτιση της μπαταρίας
Η διαχείριση τροχιάς ισχύος επιτρέπει <50 nA στη λειτουργία πλοίου Η μπαταρία ακινητοποιημένο ρεύμα για τη μεγαλύτερη διάρκεια ζωής
Η μπαταρία λειτουργεί από 3,4 V 5,5 VIN (5,5 V OVP / 20 V Tolerant)
Διάφορες πινές για το όριο ρεύματος εισόδου, το ρεύμα φόρτισης, το ρεύμα τερματισμού και την έξοδο κατάστασης
• Έλεγχος επικοινωνίας I2C
Η τάση και το ρεύμα φόρτισης
∆οριακό όριο τερματισμού
∆όριο ισχύος εισόδου
∆είρα VINDPM
Δικαιότητες χρονοδιακόπτη
Ο έλεγχος του διακόπτη φόρτωσης
Ο έλεγχος των διακοπών για ελαττώματα και κατάσταση
∆ Ρυθμίσεις τάσης εξόδου συστήματος
Διάταξη τάσης εξόδου LDO
ΕφαρμογέςΑπαλλαγή από την υποχρέωση αποπληρωμής
• Τα έξυπνα ρολόγια και άλλες φορητές συσκευές
• Συσκευές γυμναστικής
• Υπηρεσίες παρακολούθησης της υγείας
• Επαναφορτιζόμενα παιχνίδια
Περιβαλλοντικές και εξαγωγικές ταξινόμησηΑπαλλαγή από την υποχρέωση αποπληρωμής
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.39.0001 |
