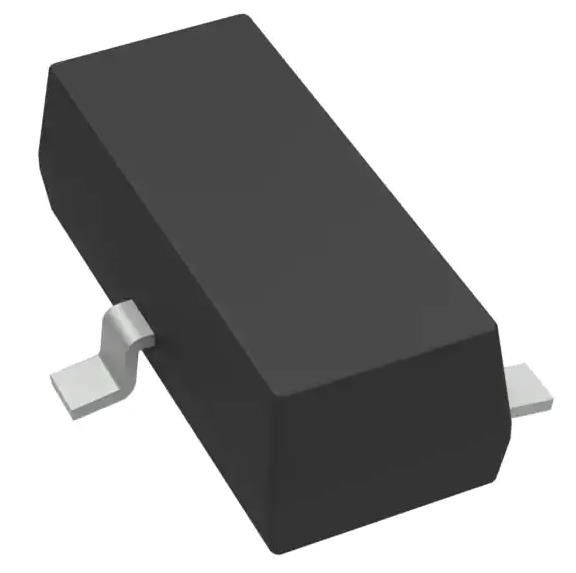

TL431ACDBZR IC αναφοράς τάσης μετατόπισης ρυθμιζόμενο 2,495V 36 VV ± 1% 100 mA
Λεπτομέρειες:
| Τόπος καταγωγής: | πρωτότυπο |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TL431ACDBZR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000pcs |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος αναφοράς: | Διακλάδωση | Τύπος εξόδου: | Ρυθμίσιμο |
|---|---|---|---|
| Η τάση - έξοδος (min/fixed): | 2.495V | Τεχνική μέθοδος: | 36 V |
| ρεύμα - έξοδος: | 100 μΑ | Ανεκτικότητα: | ± 1% |
| Τρέχων - κάθοδος: | 600 µA | Θερμοκρασία λειτουργίας: | 0 °C ~ 70 °C (TA) |
Περιγραφή προϊόντων
TL431ACDBZR IC αναφοράς τάσης μετατόπισης ρυθμιζόμενο 2,495V 36 VV ± 1% 100 mA
ΠροδιαγραφέςTL431ACDBZR
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Αναφορά τάσης | |
| Δρ. | Τεξας Instruments |
| Σειρά | - |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Κατάσταση του προϊόντος | Ενεργός |
| Τύπος αναφοράς | Σάντ |
| Τύπος εξόδου | Ρυθμίσιμο |
| Η τάση - έξοδος (min/fixed) | 2.495V |
| Τεχνική μέθοδος | 36 V |
| ρεύμα - έξοδος | 100 mA |
| Ανεκτικότητα | ± 1% |
| Συντελεστής θερμοκρασίας | - |
| Θόρυβος - 0.1Hz έως 10Hz | - |
| Θόρυβος - 10Hz έως 10kHz | - |
| Τεχνολογία | - |
| Τρέχων - Προμήθεια | - |
| ρεύμα - κάθοδος | 600 μA |
| Θερμοκρασία λειτουργίας | 0 °C ~ 70 °C (TA) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | ΤΟ-236-3, SC-59, SOT-23-3 |
| Πακέτο συσκευής του προμηθευτή | SOT-23-3 |
| Αριθμός βασικού προϊόντος | Επενδύσεις |
ΧαρακτηριστικάTL431ACDBZR
• Ανεξάρτητη τάση αναφοράς σε 25°C
- 0,5% ( βαθμός Β)
️ 1% (Α βαθμός)
- 2% (Κανονική ποιότητα)
• Ρυθμίσιμη τάση εξόδου: Vref έως 36 V
• Λειτουργία από -40°C έως 125°C
• Τυπική μετατόπιση θερμοκρασίας (TL43xB)
6 mV (C temp)
️ 14 mV (I temp, Q temp)
• Μικρός θόρυβος
• 0,2-Ω Τυπική αντίσταση εξόδου
• Δυνατότητα ρεύματος απορροής: 1 mA έως 100 mA
ΕφαρμογέςTL431ACDBZR
• Ρυθμίσιμη τάση και σύγκριση ρεύματος
• Δευτερογενής ρύθμιση των πλευρών σε SMPS flyback
• Αντικατάσταση Zener
• Παρακολούθηση της τάσης
• Συγκριτής με ολοκληρωμένη αναφορά
Περιβαλλοντικές και εξαγωγικές ταξινόμησηTL431ACDBZR
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.39.0001 |
