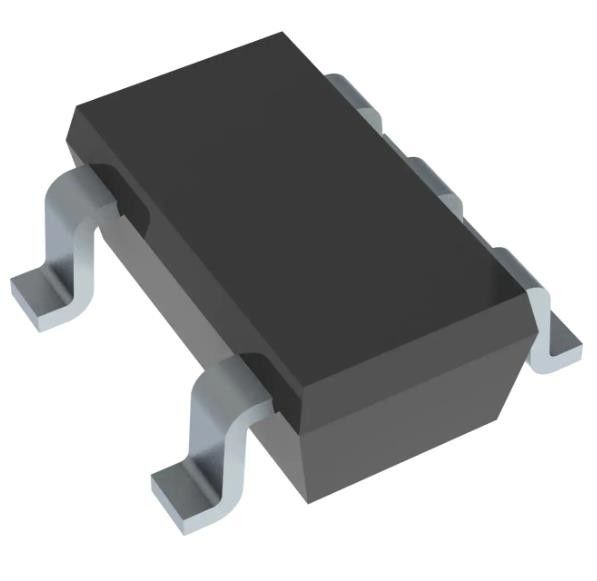

TPS2829DBVR Integrated Circuit Chip Low-Side Gate Driver IC μη αναστρέψιμη
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TPS2829DBVR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 3-5 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 |
|
Λεπτομερής ενημέρωση |
|||
| Οδηγημένη διαμόρφωση: | Χαμηλός-πλευρά | Τύπος καναλιών: | Μονό |
|---|---|---|---|
| Αριθμός οδηγών: | 1 | Τύπος πυλών: | N-Channel MOSFET |
| Πρόσθετη τάση: | 4V ~ 14V | Τάση λογικής - VIL, VIH: | 1V, 4V |
| Τρέχων - μέγιστη παραγωγή (πηγή, νεροχύτης): | 2A, 2A | ||
Περιγραφή προϊόντων
TPS2829DBVR Integrated Circuit Chip Low-Side Gate Driver IC μη αναστρέψιμη
Προδιαγραφές TPS2829DBVR
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Οδηγοί πύλης | |
| Δρ. | Τεξας Instruments |
| Σειρά | - |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Κατάσταση του προϊόντος | Ενεργός |
| Οδηγούμενη διαμόρφωση | Κατώτατη πλευρά |
| Τύπος καναλιού | Μονό |
| Αριθμός οδηγών | 1 |
| Τύπος πύλης | ΜΟΣΦΕΤ N-Κανάλι |
| Πρόσθετη τάση | 4V ~ 14V |
| Λογική τάση - VIL, VIH | 1V, 4V |
| Τρέμα - Πιο υψηλή απόδοση (πηγή, αποβάθρα) | 2Α, 2Α |
| Τύπος εισόδου | Μη αναστρέψιμο |
| Χρόνος άνοδος / πτώσης (τύπος) | 14s, 14s |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C (TA) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | SC-74A, SOT-753 |
| Πακέτο συσκευής του προμηθευτή | SOT-23-5 |
| Αριθμός βασικού προϊόντος | TPS2829 |
ΧαρακτηριστικάTPS2829DBVR
*Κατώτατο κόστος μονοκάναλος υψηλής ταχύτητας MOSFET driver
ICC... 15-μA Max (TPS2828, TPS2829)
25 ns μέγιστος χρόνος άνοδος/άπτωσης και 40 ns μέγιστη καθυστέρηση διάδοσης... 1-nF φορτίο
2-Α Σημαντικό ρεύμα εξόδου
Διάστημα τάσης τροφοδοσίας οδηγού 4-V έως 14-V· εσωτερικός ρυθμιστής επεκτείνει το εύρος τάσης σε 40 V (TPS2816, TPS2817, TPS2818, TPS2819)
Πενταπινή συσκευασία SOT-23
Διάστημα λειτουργίας θερμοκρασίας περιβάλλοντος 40 έως 125 °C
Υψηλή αντοχή σε σχοινιά
ΕφαρμογέςTPS2829DBVR
Οι μονοκάναλοι MOSFET υψηλής ταχύτητας TPS28xx είναι ικανά να παράγουν ρεύματα κορυφής έως 2 A σε υψηλής χωρητικότητας φορτία.
Περιβαλλοντικές και εξαγωγικές ταξινόμησηTPS2829DBVR
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.39.0001 |
