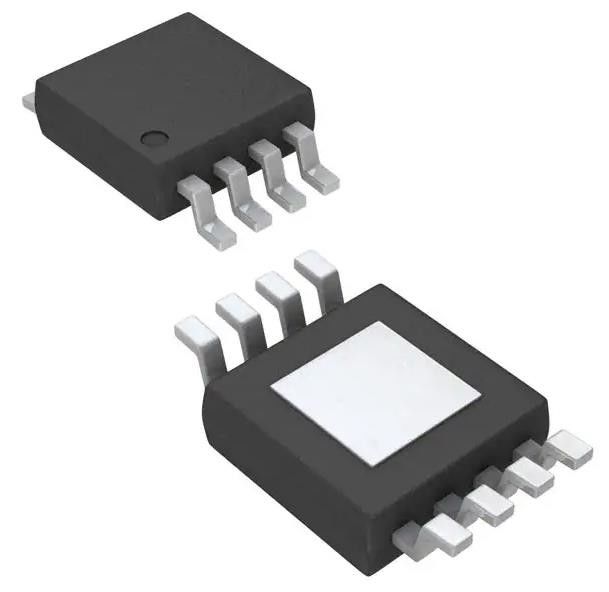

TPA2005D1DGNR Ενσωματωμένος ενισχυτής κυκλώματος IC 1-καναλιού (μονό) κλάσης D 8-HVSSOP
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TPA2005D1DGNR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 3-5 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος: | Τάξη Δ | Τύπος εξόδου: | 1-Κανάλι (Μονοφωνικό) |
|---|---|---|---|
| Ανώτατη δύναμη Χ παραγωγής φορτίο καναλιών @: | 1.45W Χ 1 @ 8Ohm | Πρόσθετη τάση: | 2.5V ~ 5.5V |
| Χαρακτηριστικά: | Διαφορικές εισαγωγές, βραχυκύκλωμα και θερμική προστασία, κλείσιμο | Θερμοκρασία λειτουργίας: | -40 °C ~ 85 °C (TA) |
| Πακέτο συσκευής του προμηθευτή: | 8-HVSSOP | ||
Περιγραφή προϊόντων
TPA2005D1DGNR Ενσωματωμένος ενισχυτής κυκλώματος IC 1-καναλιού (μονό) κλάσης D 8-HVSSOP
Προδιαγραφές TPA2005D1DGNR
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Γραμμικό | |
| Αξονιστές | |
| Ακουστικά ενισχυτές | |
| Δρ. | Τεξας Instruments |
| Σειρά | - |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Κατάσταση του προϊόντος | Ενεργός |
| Τύπος | Τάξη D |
| Τύπος εξόδου | 1 κανάλι (Μονό) |
| Μέγιστη ισχύς εξόδου x κανάλια @ φορτίο | 1.45W x 1 @ 8Ohm |
| Πρόσθετη τάση | 2.5V ~ 5.5V |
| Χαρακτηριστικά | Διαφορετικές εισροές, προστασία από βραχυκύκλωμα και θερμική προστασία, κλείσιμο |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C (TA) |
| Πακέτο συσκευής του προμηθευτή | 8-HVSSOP |
| Πακέτο / Κουτί | 8-TSSOP, 8-MSOP (0,118", 3,00 mm πλάτος) Εκθέσιμο Pad |
| Αριθμός βασικού προϊόντος | TPA2005 |
ΧαρακτηριστικάTPA2005D1DGNR
* 1,4 W σε 8 Q από τροφοδοσία 5 V στην THD = 10%
* Μέγιστη διάρκεια ζωής της μπαταρίας και ελάχιστη θερμότητα
- Αποτελεσματικότητα με ομιλητή 8-Q:
- 84% σε 400 mW
- 79% σε 100 mW
- 2,8 mA Κενό ρεύμα
- 0,5-Α ρεύμα διακοπής
* Ικανός να Οδηγεί
- ομιλητής 8-Q (2,5 Vs Vops 5,5 V) και
- 4-Q ομιλητής (2.5 Vs Vop s 4.2 V)
* Μόνο τρία εξωτερικά συστατικά
- Βελτιστοποιημένο στάδιο εξόδου PWM εξαλείφει το φίλτρο εξόδου LCO
- Εσωτερικά δημιουργημένη συχνότητα διακόπτη 250 kHz εξαλείφει τον πυκνωτή και την αντίσταση
- Βελτιωμένο PSRR (-71 dB σε 217 Hz) και ευρεία τάση τροφοδοσίας (2,5 V έως 5,5 V)
- Ο πλήρως διαφορικός Desian μειώνει την RFRectification και εξαλείφει τον Bypass Condensator
- Η βελτιωμένη CMRR εξαλείφει δύο ενσωματωμένους συμπυκνωτές
* Πακέτο εξοικονόμησης χώρου
- Συσκευή 3 mm x 3 mm QFN (DRB)
- 2,5 mm x 2,5 mm MicroStar JuniorTM BGAP πακέτο (ZQY)
- 3 mm x 5 mm MSOP PowerPAD TM Πακέτο ((DGN)
* Χρησιμοποιήστε το TPA2006D1 για τη λογική συμβατότητα 1.8 V στο πιν Shutdown
ΕφαρμογέςTPA2005D1DGNR
Ιδανικό για ασύρματα ή κυτταρικά τηλέφωνα και PDA
Περιβαλλοντικές και εξαγωγικές ταξινόμησηTPA2005D1DGNR
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.33.0001 |
