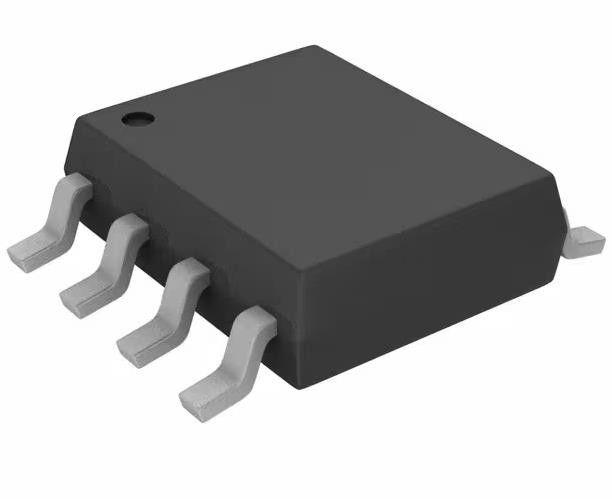

TC7W00FU NAND Gate ολοκληρωμένο κύκλωμα IC 2 Channel 8-SSOP
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TC7W00FU |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 3-5 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος λογικής: | Πύλη NAND | Αριθμός κυκλωμάτων: | 2 |
|---|---|---|---|
| Αριθμός εισαγωγών: | 2 | Πρόσθετη τάση: | 2V ~ 6V |
| Τρέχων - ήρεμος (Max): | 1 µA | Τρέχων - παραγωγή υψηλή, χαμηλός: | 5.2mA, 5.2mA |
| Επίπεδο λογικής εισαγωγής - χαμηλό: | 0,5V ~ 1,8V | Επίπεδο λογικής εισαγωγής - υψηλό: | 1.5V ~ 4.2V |
| Max Propagation Delay @ V, Max CL: | 13ns @ 6V, 50pF | Θερμοκρασία λειτουργίας: | -40 °C ~ 85 °C |
Περιγραφή προϊόντων
TC7W00FU NAND Gate Integrated Circuit Chip IC 2 Channel 8-SSOP
ΠροδιαγραφέςTC7W00FU
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Λογική | |
| Πύλες και μετατροπείς | |
| Δρ. | Toshiba Ημιαγωγούς και Αποθήκευση |
| Σειρά | TC7W |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Τύπος λογικής | Πύλη NAND |
| Αριθμός κυκλωμάτων | 2 |
| Αριθμός εισροών | 2 |
| Χαρακτηριστικά | - |
| Πρόσθετη τάση | 2V ~ 6V |
| ρεύμα - ακινητοποιημένο (μέγιστο) | 1 μA |
| ρεύμα - υψηλή και χαμηλή απόδοση | 5.2mA, 5.2mA |
| Επίπεδο λογικής εισόδου - χαμηλό | 0.5V ~ 1.8V |
| Επίπεδο λογικής εισόδου - υψηλό | 1.5V ~ 4.2V |
| Μέγιστη καθυστέρηση πολλαπλασιασμού @ V, μέγιστη CL | 13ns @ 6V, 50pF |
| Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο συσκευής του προμηθευτή | 8-SSOP |
| Πακέτο / Κουτί | 8-TSSOP, 8-MSOP (0,110", πλάτος 2,80 mm) |
| Αριθμός βασικού προϊόντος | 7W00 |
ΧαρακτηριστικάTC7W00FU
• Υψηλή ταχύτητα: tpd = 6ns (τυπικά) σε VCC = 5V
• Μικρή διάσπαση ισχύος: ICC = 1μA (μέγιστη) σε Ta = 25°C
• Υψηλή ανθεκτικότητα στον θόρυβο: VNIH = VNIL = 28% VCC (min)
• Δυνατότητα προώθησης εξόδου: 10 φορτία LSTTL
• Συμμετρική αντίσταση εξόδου:
• Εξισορροπημένες καθυστερήσεις πολλαπλασιασμού: tpLH
• Ευρύ φάσμα τάσης λειτουργίας: VCC = 2 έως 6 V
Περιβαλλοντικές και εξαγωγικές ταξινόμησηTC7W00FU
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με το RoHS |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.39.0001 |
