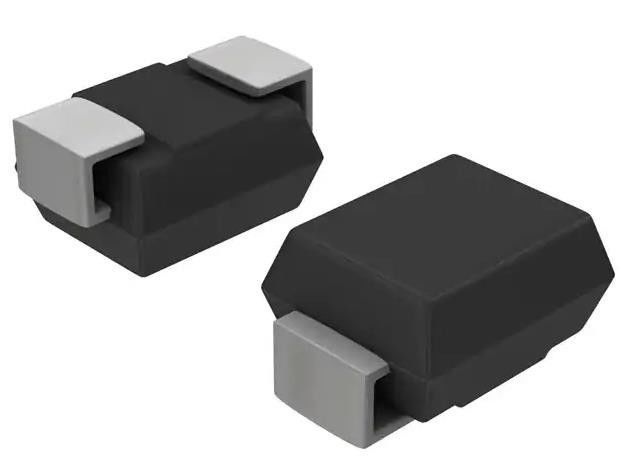

SZ1SMB26AT3G 42,1V Σφιγκτήρας 14,2A Ipp TVs Diode Surface Mount SMB
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | SZ1SMB26AT3G |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 3-5 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος: | Ζένερ | Ομοιοκατευθυνόμενα κανάλια: | 1 |
|---|---|---|---|
| Τάση - Αντίστροφη στάση (Τύπος): | 26V | Τάση - Βλάβη (ελάχ.): | 28,9 V |
| Τάση - στερέωση (Max) @ Ipp: | 42,1 V | Ρεύμα - Παλμός κορυφής (10/1000μs): | 14.2A |
| Power - Peak Pulse: | 600W | Εφαρμογές: | Αυτοκινητοβιομηχανία |
| Συχνότητα ικανότητας @: | 630pF @ 1MHz | Θερμοκρασία λειτουργίας: | -65°C ~ 150°C (TJ) |
Περιγραφή προϊόντων
SZ1SMB26AT3G 42.1V Clamp 14.2A Ipp Tvs Diode Surface Mount SMB
ΠροδιαγραφέςSZ1SMB26AT3G
| Τύπος | Περιγραφή |
| Κατηγορία | Προστασία κυκλώματος |
| Επικοινωνίες με ηλεκτρονικούς συλλέκτη | |
| Δίοδοι TVS | |
| Δρ. | Λίτλφουζ, Inc. |
| Σειρά | Αυτοκινητοβιομηχανία, AEC-Q101 |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Κατάσταση του προϊόντος | Ενεργός |
| Τύπος | Ζένερ |
| Μονόκατο κανάλια | 1 |
| Τεχνική διάταξη | 26V |
| Η τάση - διακοπή (min) | 28.9V |
| Η τάση - Κράτημα (Μαξ) @ Ipp | 42.1V |
| Τρέχοντας - Πύκνος κορύφωσης (10/1000μs) | 14.2Α |
| Δύναμη - Πιο υψηλό σφυγμό | 600W |
| Προστασία γραμμών ηλεκτρικής ενέργειας | - Όχι, όχι. |
| Εφαρμογές | Αυτοκινητοβιομηχανία |
| Δυναμικότητα @ συχνότητα | 630pF @ 1MHz |
| Θερμοκρασία λειτουργίας | -65°C ~ 150°C (TJ) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | DO-214AA, SMB |
| Πακέτο συσκευής του προμηθευτή | ΜΜΕ |
| Αριθμός βασικού προϊόντος | 1ΜΜΕ |
ΧαρακτηριστικάSZ1SMB26AT3G
■ Δοκιμαστές υπερτάσεων Zener
■ Δραστηριακή μέγιστη τάση αντίστροφη τάσης - 5,0 V έως 170 V για μονοκατευθυνόμενη και 10 V έως 75 V για αμφίδρομη
■ Τυπικό εύρος τάσης διακοπής χιονοστιβάδας
-6,4 V έως 209 V για μονοκατεύθυνση, 11,1 V έως 92,07 V για αμφίδρομη κατεύθυνση
■ Δύναμη αιχμής − 600 W @ 1,0 ms
■ Δυνατότητα ESD τάξης 3 (> 16 kV) ανά μοντέλο ανθρώπινου σώματος
■ Μέγιστη τάση σύμπλεξης @ κορυφαίο ρεύμα παλμού
■ Χαμηλή διαρροή < 5,0 μA Πάνω από 10 V
■ Προορίζεται για την προστασία τύπου UL 497B
■ Ο χρόνος απόκρισης είναι συνήθως < 1,0 ns
■ Χωρίς Pb σημαίνει ότι η διασύνδεση 2ου επιπέδου δεν περιέχει Pb και το τελικό υλικό είναι κασσίτερο (Sn) (IPC/JEDEC J-STD609A.01)
■ Προκαταρκτικό SZ για αυτοκινητοβιομηχανικές και άλλες εφαρμογές που απαιτούν μοναδικές απαιτήσεις αλλαγής τοποθεσίας και ελέγχου· ΑΕΚ- Q101 Επαρκής και ικανός για PPAP
ΕφαρμογέςSZ1SMB26AT3G
Η σειρά SZ1SMB έχει σχεδιαστεί για την προστασία των ευαίσθητων στις τάσεις εξαρτημάτων από υψηλής τάσης, υψηλής ενέργειας μεταβατικά.
Περιβαλλοντικές και εξαγωγικές ταξινόμησηSZ1SMB26AT3G
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8541.10.0080 |
