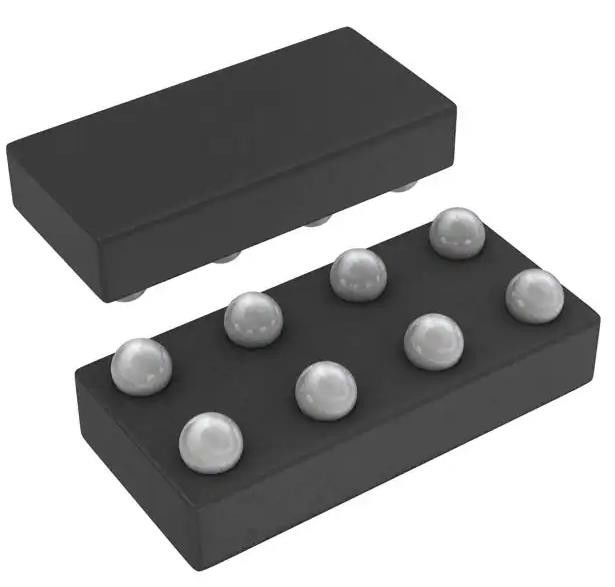

SN74LVC2G08YZPR και Integrated Circuit Chip Gate IC 2 κανάλι 8-DSBGA (1.9x0.9)
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | SN74LVC2G08YZPR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 3-5 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος λογικής: | ΚΑΙ πύλη | Αριθμός κυκλωμάτων: | 2 |
|---|---|---|---|
| Αριθμός εισαγωγών: | 2 | Πρόσθετη τάση: | 1,65V ~ 5,5V |
| Τρέχων - ήρεμος (Max): | 10 µA | Τρέχων - παραγωγή υψηλή, χαμηλός: | 32mA, 32mA |
| Max Propagation Delay @ V, Max CL: | 3.8ns @ 5V, 50pF | Επίπεδο λογικής εισαγωγής - χαμηλό: | 0.7V ~ 0.8V |
| Επίπεδο λογικής εισαγωγής - υψηλό: | 1.7V ~ 2V | Θερμοκρασία λειτουργίας: | -40 °C ~ 85 °C |
Περιγραφή προϊόντων
SN74LVC2G08YZPR και Integrated Circuit Chip Gate IC 2 κανάλι 8-DSBGA (1.9x0.9)
ΠροδιαγραφέςΣημείωση:
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Λογική | |
| Πύλες και μετατροπείς | |
| Δρ. | Τεξας Instruments |
| Σειρά | 74LVC |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Κατάσταση του προϊόντος | Ενεργός |
| Τύπος λογικής | Πύλη AND |
| Αριθμός κυκλωμάτων | 2 |
| Αριθμός εισροών | 2 |
| Χαρακτηριστικά | - |
| Πρόσθετη τάση | 1.65V ~ 5.5V |
| ρεύμα - ακινητοποιημένο (μέγιστο) | 10 μA |
| ρεύμα - υψηλή και χαμηλή απόδοση | 32mA, 32mA |
| Επίπεδο λογικής εισόδου - χαμηλό | 0.7V ~ 0.8V |
| Επίπεδο λογικής εισόδου - υψηλό | 1.7V ~ 2V |
| Μέγιστη καθυστέρηση πολλαπλασιασμού @ V, μέγιστη CL | 30,8ns @ 5V, 50pF |
| Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο συσκευής του προμηθευτή | 8-DSBGA (1.9x0.9) |
| Πακέτο / Κουτί | 8-XFBGA, DSBGA |
| Αριθμός βασικού προϊόντος | 74LVC2G08 |
ΧαρακτηριστικάΣημείωση:
* Διατίθεται στο πακέτο Texas Instruments NanoStartm και NanoFree Tw
* Υποστηρίζει λειτουργία 5-V Vcc
* Εισόδους Δέχεται τάσεις έως 5,5 V
* Μέγιστη τάση 4,7 ns σε 3.3 V
* Χαμηλή κατανάλωση ισχύος, 10 pA μέγιστο Icc
* +24-mA έξοδος κίνησης σε 3,3 V
* Τυπικό VolP (Output Ground Bounce) < 0,8 V σε Vcc = 3,3 V, TA = 25'C
* Τυπικό Vov (Output Vo Undershoot) > 2 V σε Vcc = 3,3 V, TA = 25C
* loff Υποστηρίζει την ζωντανή εισαγωγή, τη λειτουργία μερικής μείωσης ισχύος και την προστασία της πίσω οδήγησης
* Μπορεί να χρησιμοποιηθεί ως μεταφραστής προς τα κάτω για να μεταφράσει εισροές από μέγιστο 5,5 V έως το VccLevel
* Δυναμικότητα κλεισίματος άνω των 100 mA PerJESD 78, κατηγορία Ι
* Η προστασία από την ΕΕΔ υπερβαίνει την ΕΕΔ 22
- Πρότυπο ανθρώπινου σώματος 2000-V (A114-A)
- Μοντέλο φορτισμένης συσκευής 1000 V (C101)
ΕφαρμογέςΣημείωση:
• Τηλέφωνα IP: Σύρματα και ασύρματα
• Οπτικά δίκτυα: EPON και Video over Fiber
• Επιστροφή μικροκυμάτων από σημείο σε σημείο
• Δύναμη: Τηλεπικοινωνίες DC/DC Μοντέλο: Αναλογικό
• Δύναμη: Τηλεπικοινωνίες DC/DC Μοντέλο: Ψηφιακό
• Ιδιωτική ανταλλαγή υποκαταστημάτων (PBX)
• Κέντρο τηλεπικοινωνιών: Μονάδα διανομής ηλεκτρικής ενέργειας (PDU)
• Αναλυτές και γεννήτριες διανυσματικών σημάτων
• Δοκιμαστές ασύρματων επικοινωνιών
• Ασύρματοι επαναλήπτες
• xDSL Modem/DSLAM
Περιβαλλοντικές και εξαγωγικές ταξινόμησηΣημείωση:
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.39.0001 |
