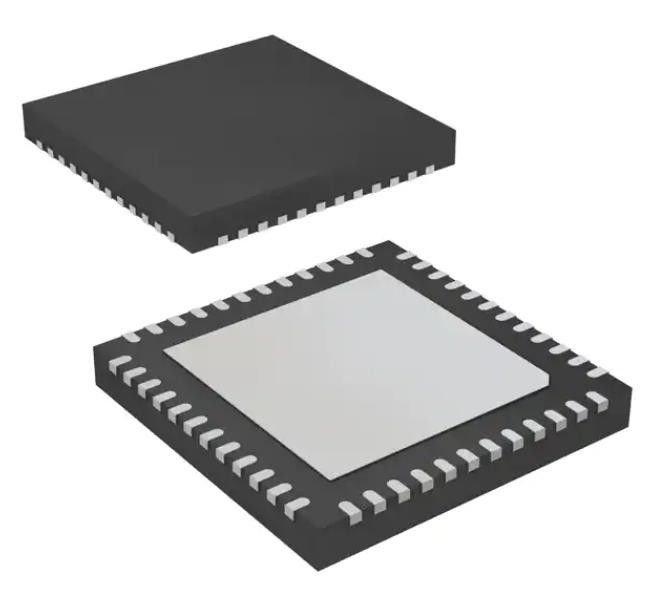

MSP430FR5869IRGZR CPUXV2 FRAM Μικροελεγκτής IC 16-bit 16MHz 64KB FRAM 48-VQFN
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | MSP430FR5869IRGZR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 3-5 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 |
|
Λεπτομερής ενημέρωση |
|||
| Επεξεργαστής πυρήνων: | MSP430 CPUXV2 | Μέγεθος πυρήνα: | δεκαεξάμπιτος |
|---|---|---|---|
| Ταχύτητα: | 16MHz | Συνδεσιμότητα: | Ι ² Γ, IrDA, SCI, SPI, UART/USART |
| Περιφερειακά: | Καφέ ανίχνευση/επαναφορά, DMA, POR, PWM, WDT | Αριθμός εισόδων/εξόδων: | 40 |
| Μέγεθος μνήμης προγράμματος: | 64KB (64K Χ 8) | Τύπος μνήμης προγράμματος: | FRAM |
Περιγραφή προϊόντων
MSP430FR5869IRGZR CPUXV2 FRAM Μικροελεγκτής IC 16-bit 16MHz 64KB FRAM 48-VQFN
ΠροδιαγραφέςMSP430FR5869IRGZR
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Ενσωματωμένο | |
| Μικροελεγκτές | |
| Δρ. | Τεξας Instruments |
| Σειρά | MSP430TM FRAM |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Κατάσταση του προϊόντος | Ενεργός |
| DigiKey Προγραμματιζόμενο | Επιβεβαιώθηκε |
| Πρωτογενής επεξεργαστής | MSP430 CPUXV2 |
| Μέγεθος πυρήνα | 16-bit |
| Ταχύτητα | 16MHz |
| Συνδεσιμότητα | Δοκιμαστική διαδικασία |
| Περιφερειακά | Καφέ ανίχνευση/επαναφορά, DMA, POR, PWM, WDT |
| Αριθμός εισόδων/εξόδων | 40 |
| Μέγεθος μνήμης προγράμματος | 64KB (64K x 8) |
| Τύπος μνήμης προγράμματος | ΦΡΑΜ |
| Μέγεθος EEPROM | - |
| Μέγεθος RAM | 2K x 8 |
| Η τάση - τροφοδοσία (Vcc/Vdd) | 1.8V ~ 3.6V |
| Μετατροπείς δεδομένων | Α/Δ 16x12b |
| Τύπος ταλαντωτή | Εσωτερικό |
| Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C (TA) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 48-VFQFN Εκθετική πλακέτα |
| Πακέτο συσκευής του προμηθευτή | 48-VQFN (7x7) |
| Αριθμός βασικού προϊόντος | MSP430FR5869 |
ΧαρακτηριστικάMSP430FR5869IRGZR
• Ενσωματωμένος μικροελεγκτής
¢ Αρχιτεκτονική RISC 16-bit έως 16-MHz Clock
∆ιαφορά τάσης τροφοδοσίας από 3,6 V έως 1,8 V (Η ελάχιστη τάση τροφοδοσίας περιορίζεται από τα επίπεδα SVS, βλέπε τις προδιαγραφές SVS)
• Βελτιωμένες συνθήκες εξαιρετικά χαμηλής ισχύος
Διάταξη ενεργητικής λειτουργίας: Περίπου 100 μA/MHz
∆ιαμονή (LPM3 με VLO): 0,4 μA (τυπική)
∆ωρολόγος σε πραγματικό χρόνο (LPM3.5): 0,25 μA (τυπικό) (1)
Διάλειψη (LPM4.5): 0,02 μA (τυπική)
• Υπερ-χαμηλής ισχύος σιδηροηλεκτρική μνήμη RAM (FRAM)
️ Μέχρι 64KB μη πτητικής μνήμης
Γράφει με πολύ χαμηλή ισχύ
Γρήγορη γραφή σε 125 ns ανά λέξη (64KB σε 4 ms)
Ενοποιημένη μνήμη = Πρόγραμμα + Δεδομένα + Αποθήκευση σε ένα μόνο χώρο
1015 Γράψτε Αντοχή κύκλου
Ανεξάρτητη από ακτινοβολία και μη μαγνητική
ΕφαρμογέςMSP430FR5869IRGZR
• Μετρητές
• Νύλοι αισθητήρων που συλλέγουν ενέργεια
• Φορητά ηλεκτρονικά
• Διαχείριση αισθητήρων
• Καταγραφή δεδομένων
Περιβαλλοντικές και εξαγωγικές ταξινόμησηMSP430FR5869IRGZR
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 3 (168 ώρες) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | 5Α992C |
| HTSUS | 8542.31.0001 |
