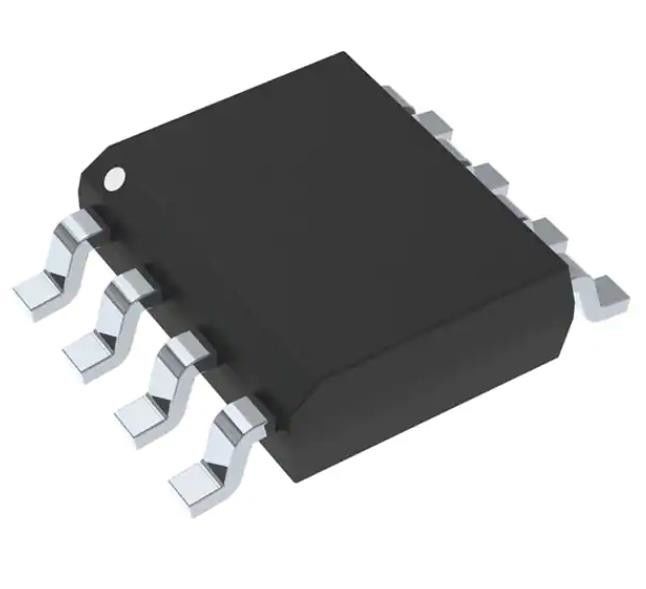

MC33272ADR2G Τσιπ ολοκληρωμένου κυκλώματος γενικού σκοπού ενισχυτής 2 κυκλώματος 8-SOIC
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | MC33272ADR2G |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 3-5 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος ενισχυτών: | Γενικός σκοπός | Γενικός σκοπός: | 2 |
|---|---|---|---|
| Τύπος εξόδου: | - | Προϊόν εύρους ζώνης κέρδους: | 24 MHZ |
| Ποσοστό καταστροφής: | 10V/µs | Τάση - εισαγμένο όφσετ: | 100 µV |
| Τρέχων - εισαγμένος διαγωνίως: | NA 300 | Τρέχων - ανεφοδιασμός: | 2,15 mA (x2 κανάλια) |
Περιγραφή προϊόντων
MC33272ADR2G Τσιπ ολοκληρωμένου κυκλώματος γενικού σκοπού ενισχυτής 2 κυκλώματος 8-SOIC
ΠροδιαγραφέςMC33272ADR2G
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Γραμμικό | |
| Αξονιστές | |
| Εργαλεία, ενισχυτές OP, ενισχυτές αποθήκευσης | |
| Δρ. | μεν |
| Σειρά | - |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Κατάσταση του προϊόντος | Ενεργός |
| Τύπος ενισχυτή | Γενικός σκοπός |
| Αριθμός κυκλωμάτων | 2 |
| Τύπος εξόδου | - |
| Ποσοστό σφαγής | 10V/μs |
| Προϊόν κέρδους εύρους ζώνης | 24 MHz |
| Τρέχων - Προορισμός εισόδου | 300 nA |
| Η τάση - Ανάγκη εισόδου | 100 μV |
| Τρέχων - Προμήθεια | 2.15mA (x2 κανάλια) |
| ρεύμα - έξοδος / κανάλι | 37 mA |
| Η τάση - Διάρκεια τροφοδοσίας (min) | 3 V |
| Η τάση - διάστημα παροχής (μέγιστο) | 36 V |
| Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 8-SOIC (0,154", 3,90 mm πλάτος) |
| Πακέτο συσκευής του προμηθευτή | 8-SOIC |
| Αριθμός βασικού προϊόντος | MC33272 |
ΧαρακτηριστικάMC33272ADR2G
• Τεχνική τάση στροφής εισόδου (type)
• ρεύμα χαμηλής παρεκκλίσεως εισόδου: 300 nA
• Χαμηλό ρεύμα εισόδου: 3,0 nA
• Υψηλή αντίσταση εισόδου: 16 M
• Χαμηλός θόρυβος: 18 nV/ √ Hz @ 1,0 kHz
• Προϊόν υψηλού εύρους ζώνης: 24 MHz @ 100 kHz
• Μεγάλος ρυθμός στροφής: 10 V/s
• Δυναμική ζώνη: 160 kHz
• Εξαιρετική σταθερότητα συχνότητας
• Σταθερό κέρδος μονάδας: w/Δαπάνες χωρητικότητας έως 500 pF
• Μεγάλη ταλάντευση τάσης εξόδου: +14,1 V/-14,6 V
• Χαμηλή συνολική αρμονική στρέβλωση: 0,003%
• ρεύμα αποχέτευσης τροφοδοσίας: 2,15 mA ανά ενισχυτή
• Λειτουργία ενιαίας ή διαχωρισμένης παροχής: +3,0 V έως +36 V ή ±1,5 V έως ±18 V
• Οι διόδοι ESD παρέχουν πρόσθετη προστασία στις εισροές
• Πρόγραμμα NCV για αυτοκινητοβιομηχανίες και άλλες εφαρμογές που απαιτούν μοναδικές απαιτήσεις αλλαγής τοποθεσίας και ελέγχου· Αρμόδια για AEC-Q100 και ικανό για PPAP
• Διατίθενται πακέτα χωρίς Pb−
ΕφαρμογέςMC33272ADR2G
Η σειρά MC33272/74 μονολιθικών λειτουργικών ενισχυτών είναι ποιοτικά κατασκευασμένα με καινοτόμες διπολικές ιδέες σχεδιασμού.
Περιβαλλοντικές και εξαγωγικές ταξινόμησηMC33272ADR2G
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.33.0001 |
