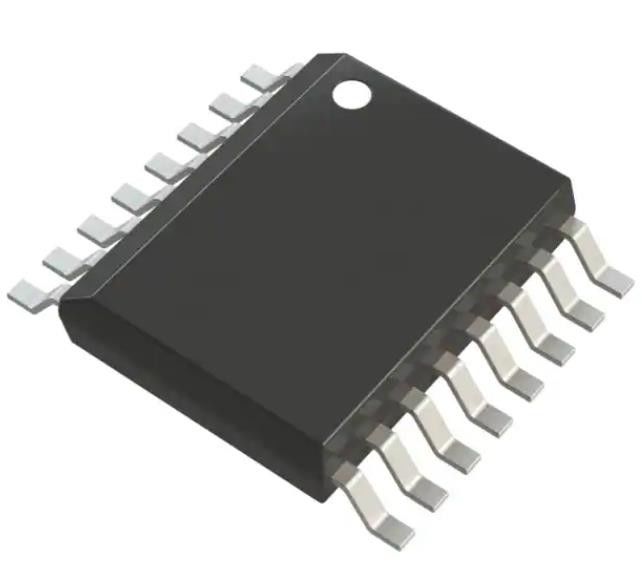

LT1568IGN # TRPBF Band Pass Filter IC Band Pass 2η τάξη 200kHz 16-SSOP
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | LT1568IGN#TRPBF |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 3-5 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος φίλτρου: | Πάσο μπάντας | Συχνότητα - διακοπή ή κέντρο: | 200KHz |
|---|---|---|---|
| Αριθμός φίλτρων: | 2 | Τάξη φιλτραρίσματος: | Δεύτερος |
| Πρόσθετη τάση: | 2.7V ~ 11V, ±2,7V ~ 5,5V | Τύπος στερέωσης: | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί: | 16-SSOP (πλάτος 0,154», 3.90mm) | Αριθμός βασικού προϊόντος: | LT1568 |
| Υψηλό φως: | LT1568IGN # TRPBF,LT1568IGN # TRPBF Φίλτρο IC |
||
Περιγραφή προϊόντων
LT1568IGN # TRPBF Band Pass Filter IC Band Pass 2η τάξη 200kHz 16-SSOP
ΠροδιαγραφέςLT1568IGN#TRPBF
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Διασύνδεση | |
| Φίλτρα - Ενεργά | |
| Δρ. | Ανάλογες συσκευές Inc. |
| Σειρά | - |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Κατάσταση του προϊόντος | Ενεργός |
| Τύπος φίλτρου | Πιστοποιητικό μπάντας |
| Συχνότητα - Περιορισμός ή Κέντρο | 200 kHz |
| Αριθμός φίλτρων | 2 |
| Τάξη φιλτραρίσματος | Δεύτερος |
| Πρόσθετη τάση | 2.7V ~ 11V, ±2,7V ~ 5,5V |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 16-SSOP (0,154", 3,90mm πλάτος) |
| Πακέτο συσκευής του προμηθευτή | 16-SSOP |
| Αριθμός βασικού προϊόντος | LT1568 |
ΧαρακτηριστικάLT1568IGN#TRPBF
■ Μέχρι 10MHz κεντρική συχνότητα σε μία και μοναδική τροφοδοσία 3V
■ Εύκολη στη χρήση ∆ιαθέτει τιμή μίας αντίστασης με χαμηλή συχνότητα διακοπής (200kHz ≤ ƒC ≤ 5MHz), ανισόμετρες τιμές αντίστασης επεκτείνουν τη συχνότητα διακοπής έως 10MHz
■ Εξαιρετική ευελιξία ∆ιαφορετικές τιμές αντίστασης επιτρέπουν λειτουργίες μεταφοράς χαμηλής διαδρομής με ή χωρίς κέρδος (Butterworth, Chebyshev ή Custom)
■ SNR = 92dB (ƒC = 2MHz, 2VP-P)
■ THD = 84dB (ƒC = 2MHz, 1VP-P)
■ Εσωτερικοί συμπυκνωτές
■ Ενιαίο φίλτρο χαμηλής διέλευσης τεσσάρων πόλων ή ζευγάρι ταιριωμένων φίλτρων χαμηλής διέλευσης δύο πόλων
■ Μπορεί να συνδεθεί ως φίλτρο ζώνης
■ Ενιαία ή διαφορική παραγωγή
■ Λειτουργεί από μονάδα 3V (2,7V Min) έως ±5V
■ Εισερχόμενες και εξερχόμενες τάσεις σιδηροδρομικής σιδηροδρομικής διασύνδεσης
ΕφαρμογέςLT1568IGN#TRPBF
■ Αντικαθιστά διακριτά ενεργά φίλτρα RC και μονάδες φίλτρου LC
■ Φίλτρα κατά της αντισύνδεσης/ανασυγκρότησης
■ Δύο κανάλια I και Q (δύο ταιριωμένα φίλτρα 2ης τάξης σε ένα πακέτο)
■ Ενιαία μετατροπή σε διαφορική μετατροπή
■ Επεξεργασία σήματος βίντεο
Περιβαλλοντικές και εξαγωγικές ταξινόμησηLT1568IGN#TRPBF
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.39.0001 |
