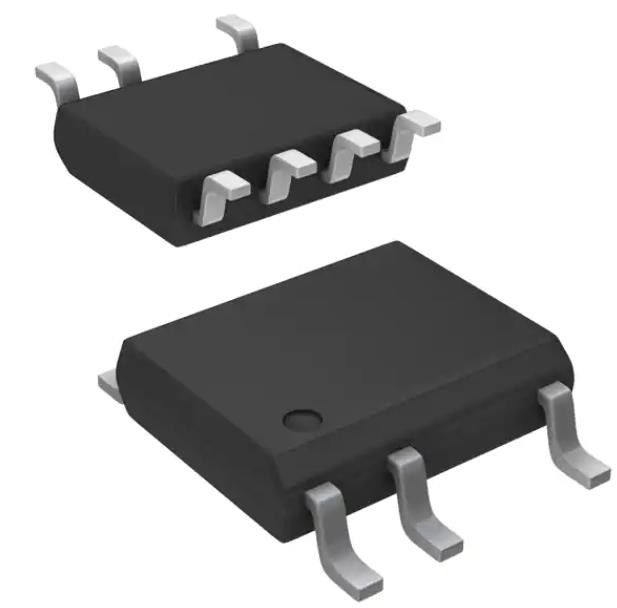

LNK564DN Ενοποιημένο κύκλωμα Chip Converter Offline Flyback Τοπολογία 100kHz SO-8C
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | LNK564DN |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 3-5 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 |
|
Λεπτομερής ενημέρωση |
|||
| απομόνωση παραγωγής: | Απομονωμένος | Εσωτερικός διακόπτης: | Ναι. |
|---|---|---|---|
| Τάση - διακοπή: | 700V | Τοπολογία: | flyback |
| Κύκλος καθήκοντος: | 70% | Συχνότητα - Μετατροπή: | 100 kHz |
| Δύναμη (βάτ): | 3 W | Προστασία ελαττωμάτων: | Ρεύμα που περιορίζει, ανοικτός βρόχος, πέρα από τη θερμοκρασία, βραχυκύκλωμα |
| Υψηλό φως: | LNK564DN,Τσιπ ολοκληρωμένου κυκλώματος LNK564DN |
||
Περιγραφή προϊόντων
LNK564DN Ενοποιημένο κύκλωμα Chip Converter Offline Flyback Τοπολογία 100kHz SO-8C
ΠροδιαγραφέςLNK564DN
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Μετατροπείς συνεχούς εναλλασσόμενου ρεύματος, διακόπτες εκτός σύνδεσης | |
| Δρ. | Ενσωμάτωση ισχύος |
| Σειρά | Επικοινωνία |
| Πακέτο | Τύπος |
| Απομόνωση εξόδου | Απομονωμένο |
| Εσωτερικός διακόπτης | - Ναι, ναι. |
| Δυναμική τάση - Διακοπή | 700V |
| Τοπολογία | Επιστροφή |
| Η τάση - τροφοδοσία (Vcc/Vdd) | - |
| Κύκλος υπηρεσίας | 70% |
| Συχνότητα - Μετατροπή | 100 kHz |
| Δύναμη (βάτ) | 3 W |
| Προστασία από σφάλματα | Περιορισμός ρεύματος, ανοικτός βρόχος, υπερετμοκρασία, βραχυκύκλωμα |
| Χαρακτηριστικά ελέγχου | - |
| Θερμοκρασία λειτουργίας | -40 °C ~ 150 °C (TJ) |
| Πακέτο / Κουτί | 8-SOIC (0,154", 3,90 mm πλάτος), 7 Πηγή |
| Πακέτο συσκευής του προμηθευτή | SO-8C |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Αριθμός βασικού προϊόντος | LNK564 |
ΧαρακτηριστικάLNK564DN
• Επικοινωνία με χαμηλότερο αριθμό εξαρτημάτων
• Very tight parameter tolerances using proprietary IC trimming technology and transformer construction techniques enable Clampless™designs – decreases component count/system cost and increases efficiency
• Ακολουθεί τις προδιαγραφές των βιομηχανικών προτύπων για την προστασία από θερμική υπερφόρτωση ∙ εξαλείφει τη θερμική ασφάλεια που χρησιμοποιείται με γραμμικούς μετασχηματιστές ή πρόσθετα εξαρτήματα στα σχέδια RCC
• Η διαταραχή της συχνότητας μειώνει σημαντικά το EMI, επιτρέποντας τη διαμόρφωση φίλτρων εισόδου χαμηλού κόστους
• Εκπληρώνει τις απαιτήσεις υδραυλικής ροπής μεταξύ του DRAIN και όλων των άλλων πινών, τόσο στο PCB όσο και στην συσκευασία
• Ο ιδιόκτητος μετασχηματιστής E-ShieldTM εξαλείφει τον Y-συμπιεστή
ΕφαρμογέςLNK564DN
• Φορτιστήρες για κινητά/ασύρματα τηλέφωνα, PDA, ηλεκτρικά εργαλεία, φορητές συσκευές ήχου MP3/, ξυριστικά κλπ.
• Προμήθειες αναμονής και βοηθητικές
Περιβαλλοντικές και εξαγωγικές ταξινόμησηLNK564DN
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με το RoHS |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.39.0001 |
