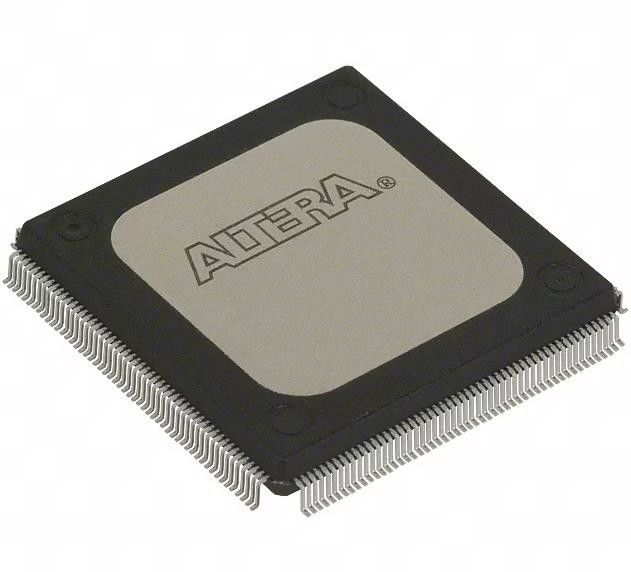

EPF10K20RI208-4N FLEX-10K Field Programmable Gate Array (FPGA) IC 147 12288 1152

Περιγραφή προϊόντων

EPF10K20RI208-4N FLEX-10K Field Programmable Gate Array (FPGA) IC 147 12288 1152

ΠροδιαγραφέςΕπικαιροποίηση


ΧαρακτηριστικάΕπικαιροποίηση

■ Η πρώτη οικογένεια ενσωματωμένων προγραμματιζόμενων λογικών συσκευών (PLD) της βιομηχανίας, που παρέχει ολοκλήρωση System-on-a-Programmable-Chip (SOPC)
- Εγκατεστημένη συστοιχία για την υλοποίηση μεγαλειοτήτων, όπως η αποδοτική μνήμη και οι εξειδικευμένες λογικές λειτουργίες
∆ Λογική συστοιχία για γενικές λογικές λειτουργίες
■ Υψηλή πυκνότητα
∆ 10 000 έως 250 000 τυπικές πύλες (βλέπε πίνακες 1 και 2)
- Μέχρι 40.960 bits RAM, 2.048 bits ανά embedded array block (EAB), τα οποία μπορούν να χρησιμοποιηθούν χωρίς να μειώνεται η λογική χωρητικότητα
■ Χαρακτηριστικά σε επίπεδο συστήματος
Υποστήριξη διεπαφής I/O MultiVoltTM
Πίνακες εισόδου με ανοχή 5,0 V στις συσκευές FLEX® 10KA
∆ιπλή κατανάλωση ενέργειας (τυπική προδιαγραφή μικρότερη από 0,5 mA σε κατάσταση αναμονής για τις περισσότερες συσκευές)
Οι συσκευές FLEX 10K και FLEX 10KA υποστηρίζουν τη διασύνδεση περιφερειακών εξαρτημάτων με την ομάδα ειδικών συμφερόντων (PCI SIG) PCI Local Bus Specification, αναθεώρηση 2.2
Οι συσκευές FLEX 10KA περιλαμβάνουν διόδους σφραγίσματος pull-up, οι οποίες μπορούν να επιλεγούν με βάση τον πιν-πιν για συμμόρφωση με την PCI 3,3-V
Η επιλογή συσκευών FLEX 10KA υποστηρίζει λεωφορεία PCI 5,0-V με οκτώ ή λιγότερα φορτία
- Ενσωματωμένα κυκλώματα δοκιμής οριακής σάρωσης (BST) της ομάδας κοινής δράσης δοκιμών (JTAG) συμβατά με το πρότυπο IEEE 1149.1-1990, διαθέσιμα χωρίς κατανάλωση λογικής συσκευής

ΕφαρμογέςΕπικαιροποίηση

Οι συσκευές FLEX 10K της Altera είναι οι πρώτες ενσωματωμένες PLD της βιομηχανίας.η αρχιτεκτονική Flexible Logic Element MatriX (FLEX) ενσωματώνει όλα τα χαρακτηριστικά που είναι απαραίτητα για την υλοποίηση κοινών μεγαλειλειλειοτήτων πλαισίου πύλης.

Περιβαλλοντικές και εξαγωγικές ταξινόμησηΕπικαιροποίηση
