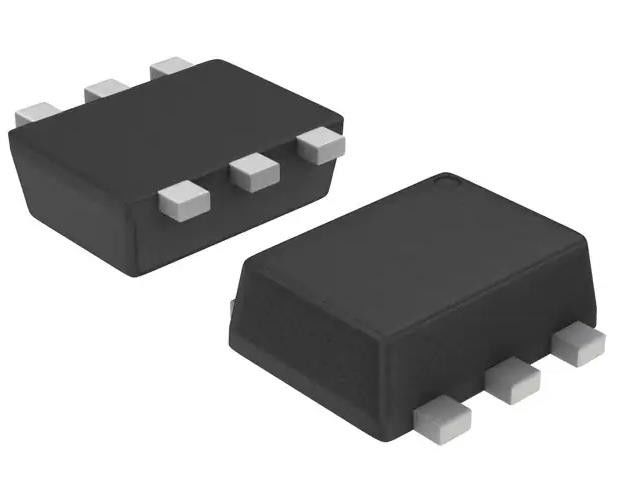

EMD4DXV6T1G Προπροσανατολισμένος διπολικός τρανζίστορας 1 NPN 1 PNP 50V 100mA 500mW
Λεπτομέρειες:
| Τόπος καταγωγής: | πρωτότυπο |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | EMD4DXV6T1G |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 3-5 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 |
|
Λεπτομερής ενημέρωση |
|||
| Τρέχων - συλλέκτης (ολοκληρωμένο κύκλωμα) (Max): | 100mA | Τάση - διακοπή εκπομπών συλλεκτών (Max): | 50 Β |
|---|---|---|---|
| Αντιστάτης - βάση (R1): | 47 χιλιοόμ, 10 χιλιοόμ. | Ολοκληρωμένο κύκλωμα ΣΥΝΕΧΟΥΣ τρέχον κέρδους (hFE) (λ.) @, Vce: | 80 @ 5mA, 10V |
| Κορεσμός Vce (Max) @ Ib, ολοκληρωμένο κύκλωμα: | 250mV @ 300μA, 10mA | Τρέχων - διακοπή συλλεκτών (Max): | 500nA |
| Δύναμη - Max: | 500 MW | Τύπος στερέωσης: | Επεξεργασία επιφανείας |
Περιγραφή προϊόντων
EMD4DXV6T1G Προπροσανατολισμένος διπολικός τρανζίστορας 1 NPN 1 PNP 50V 100mA 500mW
ΠροδιαγραφέςEMD4DXV6T1G
| Τύπος | Περιγραφή |
| Κατηγορία | Διακριτά προϊόντα ημιαγωγών |
| Τρανζίστορες | |
| Διπολική (BJT) | |
| Διπολικές συστοιχίες τρανζίστορ, Προπροσωπικά | |
| Δρ. | μεν |
| Σειρά | - |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Κατάσταση του προϊόντος | Ενεργός |
| Τύπος τρανζίστορα | 1 NPN, 1 PNP - Προπροσανατολισμένη (διπλή) |
| Τρόπος - Συλλέκτης (Ic) (μέγιστο) | 100mA |
| Η τάση - διάσπαση του συλλέκτη εκπομπής (μέγιστη) | 50V |
| Αντίσταση - Βάση (R1) | 47 χιλιοόμ, 10 χιλιοόμ. |
| Αντίσταση - βάση εκδότη (R2) | 47 kOhms |
| Διορθωτικό μέτρο για την παρακολούθηση των διακυμάνσεων | 80 @ 5mA, 10V |
| Vce κορεσμός (Max) @ Ib, Ic | 250mV @ 300μA, 10mA |
| Τρέχων - Περιορισμός συλλέκτη (μέγιστο) | 500nA |
| Συχνότητα - Μεταβατική περίοδος | - |
| Δύναμη - Max | 500mW |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | SOT-563, SOT-666 |
| Πακέτο συσκευής του προμηθευτή | SOT-563 |
| Αριθμός βασικού προϊόντος | EMD4DXV6 |
ΧαρακτηριστικάEMD4DXV6T1G
• Απλοποιεί τη σχεδίαση κυκλωμάτων
• Μειώνει το χώρο του πίνακα
• Μειώνει τον αριθμό των συστατικών
• Πρόγραμμα NSV για αυτοκινητοβιομηχανίες και άλλες εφαρμογές που απαιτούν μοναδικές απαιτήσεις αλλαγής τοποθεσίας και ελέγχου· Αεροπορικές απαιτήσεις AEC-Q101 και ικανότητα PPAP
• Πρόκειται για συσκευές χωρίς Pb−
ΕφαρμογέςEMD4DXV6T1G
Το BRT (Bias Resistor Transistor) περιέχει ένα ενιαίο τρανζίστορ με ένα μονολιθικό δίκτυο παραμερισμού που αποτελείται από δύο αντίστοιχους. μια αντίσταση βάσης σειράς και μια αντίσταση βάσης-εκδότη.
Περιβαλλοντικές και εξαγωγικές ταξινόμησηEMD4DXV6T1G
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8541.21.0095 |
