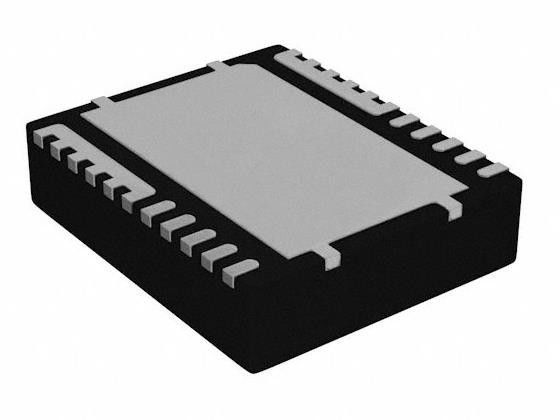

CSD95373AQ5M Οδηγός μισής γέφυρας Συγχρονισμένοι μετατροπείς σφραγίδας ισχύος MOSFET 12-LSON-CLIP
Λεπτομέρειες:
| Τόπος καταγωγής: | πρωτότυπο |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | CSD95373AQ5M |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 3-5 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 |
|
Λεπτομερής ενημέρωση |
|||
| Διαμόρφωση εξόδου: | μισή γέφυρα | Εφαρμογές: | Σύγχρονοι μετατροπείς Buck |
|---|---|---|---|
| Διασύνδεση: | PWM | PWM: | Επαγωγικός |
| Τεχνολογία: | MOSFET δύναμης | Τρέχων - παραγωγή/κανάλι: | 45A |
| Τρέχων - μέγιστη παραγωγή: | 67Α | Δυναμικό - φορτίο: | 4.5V ~ 16V |
Περιγραφή προϊόντων
CSD95373AQ5M Οδηγός μισής γέφυρας Συγχρονισμένοι μετατροπείς σφραγίδας ισχύος MOSFET 12-LSON-CLIP
ΠροδιαγραφέςΚεφάλαιο 2
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Οδηγοί πλήρους μισής γέφυρας | |
| Δρ. | Τεξας Instruments |
| Σειρά | NexFETTM |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Κατάσταση του προϊόντος | Ενεργός |
| Διαμόρφωση εξόδου | Μισή γέφυρα |
| Εφαρμογές | Συγχρονισμένοι μετατροπείς Buck |
| Διασύνδεση | ΠΟΜ |
| Τύπος φορτίου | Επαγωγική |
| Τεχνολογία | MOSFET ισχύος |
| Ενεργοποίηση (τύπος) | - |
| ρεύμα - έξοδος / κανάλι | 45Α |
| ρεύμα - μέγιστη απόδοση | 67Α |
| Πρόσθετη τάση | 4.5V ~ 5.5V |
| Δυναμικό - φορτίο | 4.5V ~ 16V |
| Θερμοκρασία λειτουργίας | -55 °C ~ 150 °C (TJ) |
| Χαρακτηριστικά | Κύκλωμα εκκίνησης, σημαία κατάστασης |
| Προστασία από σφάλματα | Υπερθερμοκρασία, διάτρηση, UVLO |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 12-PowerLFDFN |
| Πακέτο συσκευής του προμηθευτή | 12-LSON-CLIP (5x6) |
| Αριθμός βασικού προϊόντος | Κεφαλαιαγορά |
ΧαρακτηριστικάΚεφάλαιο 2
* 45 Ικανότητα συνεχούς ρεύματος λειτουργίας
* 92,6% Απόδοση συστήματος σε 25 A
* Υπερ-χαμηλή απώλεια ισχύος 2,6 W σε 25 A
* Λειτουργία υψηλής συχνότητας (έως 2 MHz)
* Υψηλή πυκνότητα - SON 5 x 6 mm αποτύπωμα
* Πακέτο υπερ-χαμηλής επαγωγικότητας
* Συστημικά βελτιστοποιημένο αποτύπωμα PCB
* Σύνθημα PWM 3.3 V και 5 V συμβατό
* Τρόπος προσομοίωσης διόδου με FCCM
* Αναλογική έξοδος θερμοκρασίας
* Εισαγωγή PWM τριών κρατών
* Ενσωματωμένος διακόπτης Bootstrap
* Βελτιωμένος νεκρός χρόνος για την προστασία
* Συμμόρφωση με το RoHS - Χωρίς μόλυβδο επιχρισμός τερματικών
* Χωρίς αλογένια
ΕφαρμογέςΚεφάλαιο 2
* Πολυφασικός συγχρονικός μετατροπέας Buck
- Εφαρμογές υψηλής συχνότητας
- Εφαρμογές υψηλού ρεύματος, χαμηλού κύκλου φορτίου
* Σημείο φόρτωσης Dc-Dc μετατροπείς
* Μνήμη και κάρτες γραφικών
* Πλατφόρμα εργασίας και διακομιστής VR11.x και VR12.x για τους μετατροπείς VCore Synchronous Buck
Περιβαλλοντικές και εξαγωγικές ταξινόμησηΚεφάλαιο 2
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 2 (1 έτος) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.39.0001 |
