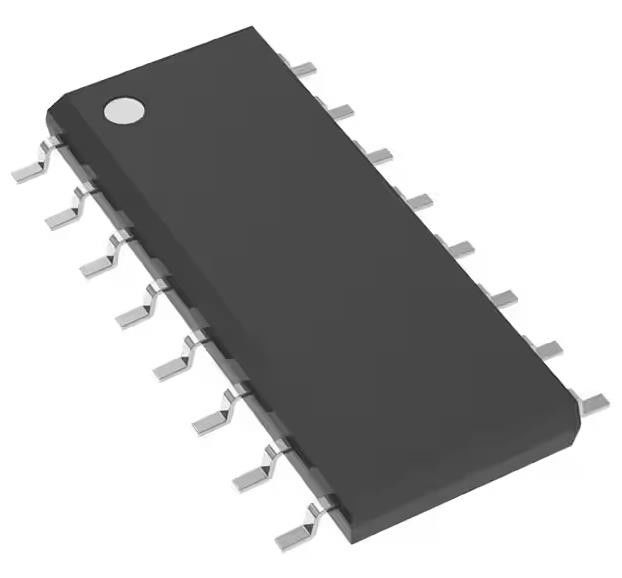

CD4049UBDR Ενοποιημένο κύκλωμα Chip Inverter IC 6 κανάλι 16-SOIC
Λεπτομέρειες:
| Τόπος καταγωγής: | πρωτότυπο |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | CD4049UBDR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 3-5 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός κυκλωμάτων: | 6 | Αριθμός εισαγωγών: | 1 |
|---|---|---|---|
| Πρόσθετη τάση: | 3V ~ 18V | Τρέχων - ήρεμος (Max): | 4 μΑ |
| Τρέχων - παραγωγή υψηλή, χαμηλός: | 40,3mA, 24mA | Επίπεδο λογικής εισαγωγής - χαμηλό: | 1V ~ 2.5V |
| Επίπεδο λογικής εισαγωγής - υψηλό: | 4V ~ 12.5V | Max Propagation Delay @ V, Max CL: | 50ns @ 15V, 50pF |
Περιγραφή προϊόντων
CD4049UBDR Ενοποιημένο κύκλωμα Chip Inverter IC 6 κανάλι 16-SOIC
ΠροδιαγραφέςCD4049UBDR
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Λογική | |
| Πύλες και μετατροπείς | |
| Δρ. | Τεξας Instruments |
| Σειρά | 4000 Β |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Κατάσταση του προϊόντος | Ενεργός |
| Τύπος λογικής | Μετατροπέας |
| Αριθμός κυκλωμάτων | 6 |
| Αριθμός εισροών | 1 |
| Χαρακτηριστικά | - |
| Πρόσθετη τάση | 3V ~ 18V |
| ρεύμα - ακινητοποιημένο (μέγιστο) | 4 μA |
| ρεύμα - υψηλή και χαμηλή απόδοση | 40,3mA, 24mA |
| Επίπεδο λογικής εισόδου - χαμηλό | 1V ~ 2,5V |
| Επίπεδο λογικής εισόδου - υψηλό | 4V ~ 12,5V |
| Μέγιστη καθυστέρηση πολλαπλασιασμού @ V, μέγιστη CL | 50ns @ 15V, 50pF |
| Θερμοκρασία λειτουργίας | -55°C ~ 125°C |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο συσκευής του προμηθευτή | 16-SOIC |
| Πακέτο / Κουτί | 16-SOIC (0,154", 3,90 mm πλάτος) |
| Αριθμός βασικού προϊόντος | CD4049 |
ΧαρακτηριστικάCD4049UBDR
• CD4049UB Αντιστροφή
• CD4050B Μη αντιστρέψιμο
• Υψηλό ρεύμα απορροής για την κίνηση φορτίων 2 TTL
• Μετατροπή λογικής υψηλού σε χαμηλού επιπέδου
• 100% δοκιμή για ακινητό ρεύμα σε 20 V
• Μέγιστο ρεύμα εισόδου 1 μA σε 18 V σε πλήρες εύρος θερμοκρασίας συσκευασίας· 100 nA σε 18 V και 25°C
• Παραμετρικές τιμές 5V, 10V και 15V
ΕφαρμογέςCD4049UBDR
• Μετατροπές CMOS σε DTL ή TTL Hex
• CMOS Current Sink ή Drivers Πηγή
• CMOS μετατροπείς υψηλού σε χαμηλού λογικού επιπέδου
Περιβαλλοντικές και εξαγωγικές ταξινόμησηCD4049UBDR
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.39.0001 |
