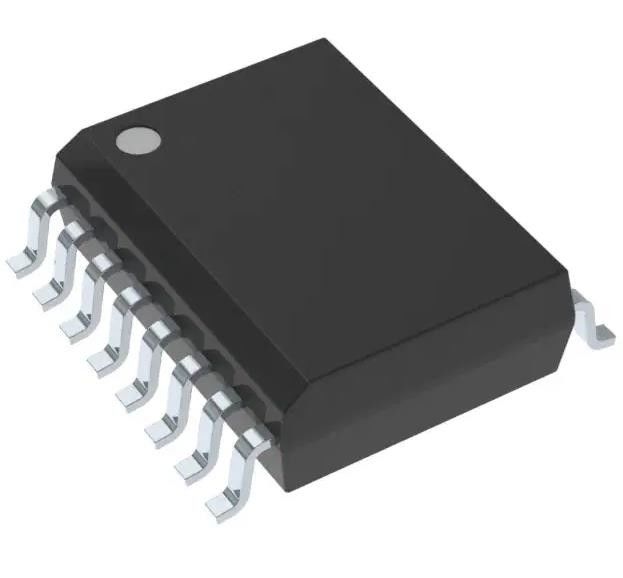

ADUM1401ARWZ Ψηφιακός απομονωτής γενικού σκοπού 2500Vrms 4 κανάλια 1Mbps 25kV/μs
Λεπτομέρειες:
| Τόπος καταγωγής: | πρωτότυπο |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | ADUM1401ARWZ |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 3-5 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός καναλιών: | 4 | Εισαγωγές - δευτερεύον 1/Side 2: | 3:1 |
|---|---|---|---|
| Τύπος καναλιών: | Ομοιοκατευθυνόμενος | Τάση - απομόνωση: | 2500Vrms |
| Κοινή παροδική ασυλία τρόπου (λ.): | 25kV/µs | Ποσοστό δεδομένων: | 1Mbps |
| TpLH καθυστέρησης διάδοσης/tpHL (Max): | 100ns, 100ns | Διαστρέβλωση πλάτους σφυγμού (Max): | 40ns |
Περιγραφή προϊόντων
ADUM1401ARWZ Ψηφιακός απομονωτής γενικού σκοπού 2500Vrms 4 κανάλια 1Mbps 25kV/μs
ΠροδιαγραφέςADUM1401ARWZ
| Τύπος | Περιγραφή |
| Κατηγορία | Απομονωτικά |
| Ψηφιακοί απομονωτές | |
| Δρ. | Ανάλογες συσκευές Inc. |
| Σειρά | iCoupler® |
| Πακέτο | Τύπος |
| Τεχνολογία | Μαγνητική ζεύξη |
| Τύπος | Γενικός σκοπός |
| Απομονωμένη Δύναμη | - Όχι, όχι. |
| Αριθμός καναλιών | 4 |
| Εισαγωγές - Σημείο 1/Σημείο 2 | 3:1 |
| Τύπος καναλιού | Μονόκατο |
| Τετάρτη | 2500Vrms |
| Τροποποιημένη κατάσταση παροδικής ανοσίας (min) | 25kV/μs |
| Ποσοστό δεδομένων | 1Mbps |
| Καθυστέρηση πολλαπλασιασμού tpLH / tpHL (Max) | 100n, 100n |
| Διαστρέβλωση πλάτους παλμού (μέγιστη) | 40n |
| Χρόνος άνοδος / πτώσης (τύπος) | 2.5ns, 2.5ns |
| Πρόσθετη τάση | 2.7V ~ 5.5V |
| Θερμοκρασία λειτουργίας | -40°C ~ 105°C |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 16-SOIC (0,295", 7,50 mm πλάτος) |
| Πακέτο συσκευής του προμηθευτή | 16-SOIC |
| Αριθμός βασικού προϊόντος | ADUM1401 |
ΧαρακτηριστικάADUM1401ARWZ
* Ειδικευμένο για εφαρμογές αυτοκινήτων
* Λειτουργία χαμηλής ισχύος
- Λειτουργία 5 V
- 1,0 mA ανά κανάλι με μέγιστη ταχύτητα από 0 έως 2 Mbps
- 3,5 mA ανά κανάλι με μέγιστη ταχύτητα 10 Mbps
- 31 mA ανά κανάλι μέγιστη ταχύτητα 90 Mbps
- Λειτουργία 3 V
- 0,7 mA ανά κανάλι μέγιστη ταχύτητα από 0 έως 2 Mbps
- 2,1 mA ανά κανάλι με μέγιστη ταχύτητα 10 Mbps
- 20 mA ανά κανάλι με μέγιστη ταχύτητα 90 Mbps
* Δίδυμη επικοινωνία
* Μετατροπή 3 V/5 V
* Χρήση υψηλής θερμοκρασίας: 125°C
* Υψηλή ταχύτητα δεδομένων: dc έως 90 Mbps (NRZ)
* Ακριβές χαρακτηριστικά συγχρονισμού
- 2 ns μέγιστη στρέβλωση πλάτους παλμού
- 2 ns μέγιστη αντιστοίχιση καναλιού με κανάλι
* Υψηλή μεταβατική ασυλία κοινής λειτουργίας: > 25 kV/μs
* Ενεργοποίηση λειτουργίας εξόδου
* Πακέτο 16 μολύβδιων SOIC
* Διαθέσιμα μοντέλα συμβατά με το RoHS
* Ασφάλεια και κανονιστικές εγκρίσεις
- Αναγνώριση UL: 2500 V rms για 1 λεπτό ανά UL 1577
- Ανακοίνωση 5Α για την αποδοχή συστατικού CSA
- Πιστοποιητικό συμμόρφωσης VDE
- DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
- VIORM = κορυφή 560 V
- Έγκριση TÜV: IEC/EN/UL/CSA 61010-1
ΕφαρμογέςADUM1401ARWZ
* Γενική χρήση πολυκαναλικής απομόνωσης
* Απομόνωση διεπαφής SPI/μετατροπέα δεδομένων
* Πληροφοριακοί δέκτες RS-232/RS-422/RS-485
* Απομόνωση βιομηχανικού πεδίου
* Συστήματα αυτοκινήτων
Περιβαλλοντικές και εξαγωγικές ταξινόμησηADUM1401ARWZ
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.39.0001 |
