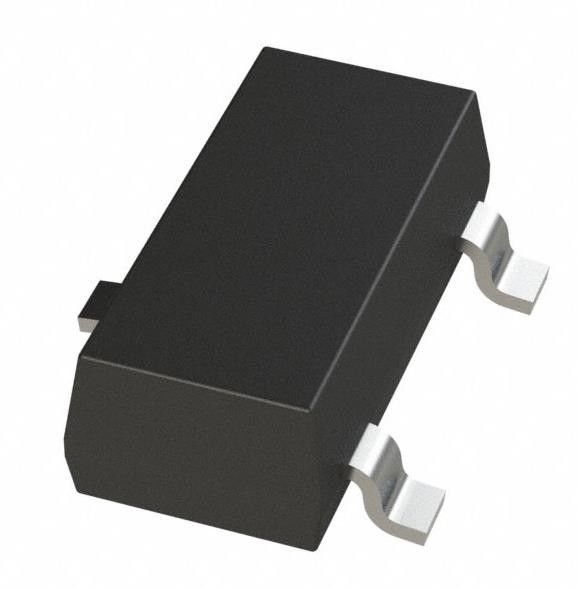

TL431LIACDBZR Κύκλωμα αναφοράς τάσης μετατόπισης ρυθμιζόμενο 2.495V 36 VV ± 1% 15 mA SOT-23-3
Λεπτομέρειες:
| Τόπος καταγωγής: | πρωτότυπο |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TL431LIACDBZR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 3-5 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος αναφοράς: | Διακλάδωση | Τύπος εξόδου: | Ρυθμίσιμο |
|---|---|---|---|
| Η τάση - έξοδος (min/fixed): | 2.495V | Τεχνική μέθοδος: | 36 Β |
| ρεύμα - έξοδος: | 15 μΑ | Ανεκτικότητα: | ± 1% |
| συντελεστής θερμοκρασίας: | - | Θόρυβος - 0.1Hz σε 10Hz: | - |
Περιγραφή προϊόντων
TL431LIACDBZR Κύκλωμα αναφοράς τάσης μετατόπισης ρυθμιζόμενο 2.495V 36 VV ± 1% 15 mA SOT-23-3
ΠροδιαγραφέςTL431LIACDBZR
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Αναφορά τάσης | |
| Δρ. | Τεξας Instruments |
| Σειρά | - |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Κατάσταση του προϊόντος | Ενεργός |
| Τύπος αναφοράς | Σάντ |
| Τύπος εξόδου | Ρυθμίσιμο |
| Η τάση - έξοδος (min/fixed) | 2.495V |
| Τεχνική μέθοδος | 36 V |
| ρεύμα - έξοδος | 15 mA |
| Ανεκτικότητα | ± 1% |
| Συντελεστής θερμοκρασίας | - |
| Θόρυβος - 0.1Hz έως 10Hz | - |
| Θόρυβος - 10Hz έως 10kHz | - |
| Τρέχων - Προμήθεια | - |
| ρεύμα - κάθοδος | 1 mA |
| Θερμοκρασία λειτουργίας | 0 °C ~ 70 °C (TA) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | ΤΟ-236-3, SC-59, SOT-23-3 |
| Πακέτο συσκευής του προμηθευτή | SOT-23-3 |
| Αριθμός βασικού προϊόντος | Επενδύσεις |
ΧαρακτηριστικάTL431LIACDBZR
• Ανεκτικότητα τάσης αναφοράς σε 25°C
0,5% (Β βαθμός)
️ 1% (Α βαθμός)
• Ελάχιστη τυπική τάση εξόδου: 2.495 V
• Ρυθμιστέα τάση εξόδου: Vref έως 36 V
• Λειτουργία Από -40°C έως +125°C (Q Temp)
• Μέγιστη διαφορά θερμοκρασίας
∆ 10 mV (C Temp)
∆ 17 mV (I Temp)
∆ 27 mV (Q Temp)
• Τυπική αντίσταση εξόδου 0,3-Ω
• Δυνατότητα ρεύματος απορροής
Διάταξη 1
Διάταξη IKA
• Ρυθμιστικό ρεύμα εισόδου IREF: 0,4 μA (μέγιστο)
• Απόκλιση του ισχύος εισόδου αναφοράς σε σχέση με τη θερμοκρασία, II ((dev): 0,3 μA (μέγιστο)
ΕφαρμογέςTL431LIACDBZR
• Ρυθμίσιμη τάση και ρεύμα
• Δευτερογενής κανονισμός στην SMPS Flyback
• Αντικατάσταση διόδου Ζένερ
• Παρακολούθηση τάσης
• Συνεχή ρεύμα ακρίβειας
• Συγκριτής με ολοκληρωμένη αναφορά
