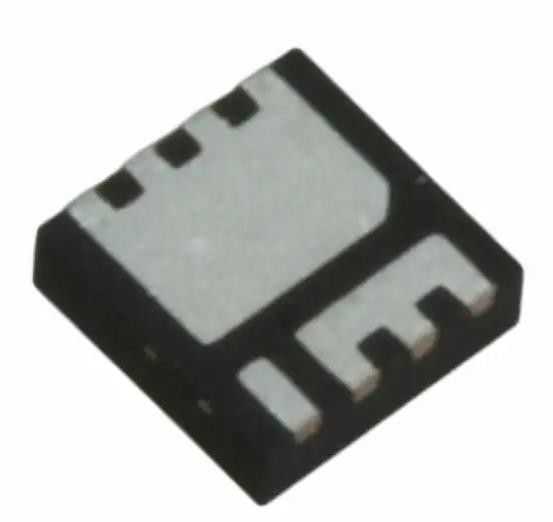

IRFH3702TRPBF N-Channel MOSFET IC 30 V 16A 42A 2.8W Μονό FETs MOSFETs 8-PQFN
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | IRFH3702TRPBF |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 3-5 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 |
|
Λεπτομερής ενημέρωση |
|||
| Τεχνολογία: | MOSFET (μεταλλικό οξείδιο) | Αγωγός στην τάση πηγής (Vdss): | 30 Β |
|---|---|---|---|
| Τρέχων - συνεχής αγωγός (ταυτότητα) @ 25°C: | 16A (Ta), 42A (Tc) | Τάση κίνησης (ανώτατο RDS επάνω, λ. RDS επάνω): | 4.5V, 10V |
| RDS (Max) @ στην ταυτότητα, Vgs: | 7.1mOhm @ 16A, 10V | Ταυτότητα Vgs (θόριο) (Max) @: | 2.35V @ 25μA |
| Δαπάνη πυλών (Qg) (Max) @ Vgs: | 14 nC @ 4,5 V | Vgs (Max): | ±20V |
| Υψηλό φως: | IRFH3702TRPBF,Δικτυακό σύστημα MOSFET N-Channel 30 V,IRFH3702TRPBF MOSFET IC |
||
Περιγραφή προϊόντων
IRFH3702TRPBF N-Κανάλι 30 V 16A 42A 2.8W Μονή FETs MOSFETs 8-PQFN
Ειδικότερα, η μέθοδος αυτή μπορεί να χρησιμοποιηθεί για την παραγωγή ηλεκτρικών συσσωρευτών.
ΠροδιαγραφέςΔελτίο ΕΚ 6-1994, σημείο 1.
| Τύπος | Περιγραφή |
| Κατηγορία | Διακριτά προϊόντα ημιαγωγών |
| Μοναδικά FET, MOSFET | |
| Δρ. | Ινφίνιον Τεχνολογίες |
| Σειρά | HEXFET® |
| Πακέτο | Ταινία και τροχό (TR) |
| Κατάσταση του προϊόντος | Όχι για Νέα Σχέδια |
| Τύπος FET | N-Κανάλι |
| Τεχνολογία | MOSFET (οξείδιο μετάλλου) |
| Τεχνική μέθοδος | 30 V |
| Τρέχοντας - συνεχής αποστράγγιση (Id) @ 25°C | 16A (Ta), 42A (Tc) |
| Τετάρτη, 15 Ιανουαρίου 2019 | 4.5V, 10V |
| Επικεφαλής (μέγιστο) @ Id, Vgs | 7.1mOhm @ 16A, 10V |
| Vgs(th) (Max) @ Id | 2.35V @ 25μA |
| Τεχνική διάταξη | 14 nC @ 4,5 V |
| Vgs (μέγιστο) | ±20V |
| Δυνατότητα εισόδου (Ciss) (Max) @ Vds | 1510 pF @ 15 V |
| Χαρακτηριστικό FET | - |
| Δυναμική διάσπαση (μέγιστη) | 2.8W (Ta) |
| Θερμοκρασία λειτουργίας | -55 °C ~ 150 °C (TJ) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο συσκευής του προμηθευτή | Αξιολόγηση των επιβατών |
| Πακέτο / Κουτί | 8-PowerVDFN |
| Αριθμός βασικού προϊόντος | IRFH3702 |
ΧαρακτηριστικάΔελτίο ΕΚ 6-1994, σημείο 1.
Χαμηλό RDS ((ON)
Πολύ χαμηλή χρέωση πύλης
Χαμηλή θερμική αντίσταση της σύνδεσης με το PCB
Πλήρως χαρακτηρισμένη τάση και ρεύμα χιονοστιβάδας
100% δοκιμασμένο για RG
Απαλλαγμένο από μόλυβδο (Επιλέξιμο έως 260°C)
Συμμόρφωση με το RoHS (χωρίς αλογόντα)
ΕφαρμογέςΔελτίο ΕΚ 6-1994, σημείο 1.
Σύγχρονος μετατροπέας Buck για ισχύ επεξεργαστή υπολογιστή
Απομονωμένοι μετατροπείς συνεχούς ρεύματος σε συνεχές ρεύμα για δίκτυα και τηλεπικοινωνίες
Μετατροπείς σφαιρών για κουτιά set-top
Περιβαλλοντικές και εξαγωγικές ταξινόμησηΔελτίο ΕΚ 6-1994, σημείο 1.
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8541.29.0095 |
