MKL26Z128VFT4 Kinetis KL2 Μικροελεγκτής IC 32-bit Single-Core 48MHz 128KB FLASH
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | MKL26Z128VFT4 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 3-5 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 |
|
Λεπτομερής ενημέρωση |
|||
| Μέγεθος πυρήνα: | 32-bit Single-Core | Ταχύτητα: | 48MHz |
|---|---|---|---|
| Συνδεσιμότητα: | Ι ² Γ, LINbus, SPI, UART/USART, USB, USB OTG | Αριθμός εισόδων/εξόδων: | 36 |
| Μέγεθος μνήμης προγράμματος: | 128KB (128K Χ 8) | Μέγεθος RAM: | 16K Χ 8 |
| Τάση - ανεφοδιασμός (Vcc/Vdd): | 1.71V ~ 3.6V | Μετατροπείς στοιχείων: | A/D - δεκαεξάμπιτος D/A - 12bit |
| Υψηλό φως: | MKL26Z128VFT4,Μικροελεγκτής IC MKL26Z128VFT4,Μικροελεγκτής IC 48MHz |
||
Περιγραφή προϊόντων
MKL26Z128VFT4 Kinetis KL2 Μικροελεγκτής IC 32-bit Single-Core 48MHz 128KB FLASH

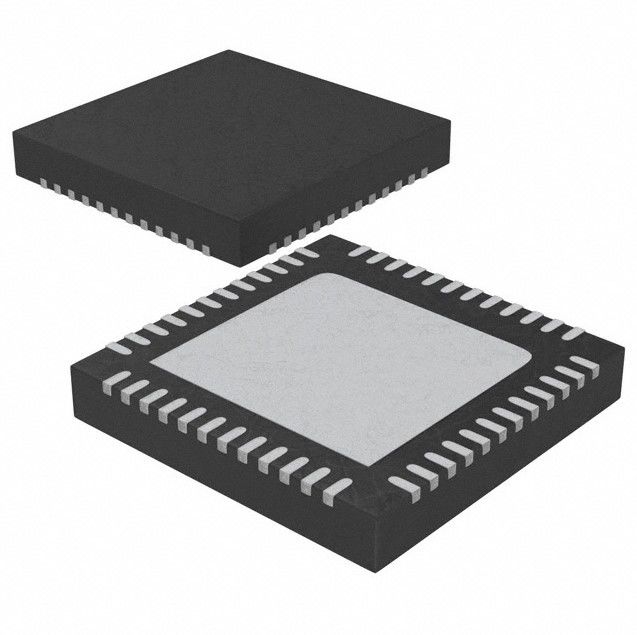

IC MCU 32BIT 128KB FLASH 48QFN
ΠροδιαγραφέςMKL26Z128VFT4
|
Τύπος
|
Περιγραφή
|
|
Κατηγορία
|
Συμπλέκτες (IC)
|
|
Μικροελεγκτές
|
|
|
Σειρά
|
Κινέτης KL2
|
|
Πακέτο
|
Τραπέζι
|
|
Κατάσταση του προϊόντος
|
Ενεργός
|
|
Πρωτογενής επεξεργαστής
|
ARM® Cortex®-M0+
|
|
Μέγεθος πυρήνα
|
32-bit μονοπυρήνας
|
|
Ταχύτητα
|
48MHz
|
|
Συνδεσιμότητα
|
Δοκιμαστική μονάδα
|
|
Περιφερειακά
|
Καφέ ανίχνευση/επαναφορά, DMA, I2S, LVD, POR, PWM, WDT
|
|
Αριθμός εισόδων/εξόδων
|
36
|
|
Μέγεθος μνήμης προγράμματος
|
128KB (128K x 8)
|
|
Τύπος μνήμης προγράμματος
|
ΦΛΑΣ
|
|
Μέγεθος EEPROM
|
-
|
|
Μέγεθος RAM
|
16K x 8
|
|
Η τάση - τροφοδοσία (Vcc/Vdd)
|
1.71V ~ 3.6V
|
|
Μετατροπείς δεδομένων
|
Α/Δ - 16bit, Δ/Α - 12bit
|
|
Τύπος ταλαντωτή
|
Εσωτερικό
|
|
Θερμοκρασία λειτουργίας
|
-40 °C ~ 105 °C (TA)
|
|
Τύπος στερέωσης
|
Επεξεργασία επιφανείας
|
|
Πακέτο / Κουτί
|
48-VFQFN Εκθετική πλακέτα
|
|
Πακέτο συσκευής του προμηθευτή
|
48-QFN (7x7)
|
|
Αριθμός βασικού προϊόντος
|
MKL26Z128
|
ΧαρακτηριστικάMKL26Z128VFT4
Απόδοση
• 48 MHz ARM® Cortex®-M0+ πυρήνας
Μνήμες και διεπαφές μνήμης
• Μέχρι 128 KB μνήμη flash προγράμματος
• Μέχρι 16 KB SRAM
Περιφερειακά συστήματα
• Εννέα λειτουργίες χαμηλής κατανάλωσης για τη βελτιστοποίηση της ισχύος με βάση τις απαιτήσεις της εφαρμογής
• Οργανισμός COP Software
• Διοικητής DMA 4 καναλιών, που υποστηρίζει έως και 63 αιτήσεις
πηγές
• Μονάδα αφύπνισης χαμηλής διαρροής
• Διασύνδεση αποδιορθώσεως SWD και Micro Trace Buffer
• Μηχανή χειρισμού bit
Ρυθμισμένα
• Κρυσταλλικός ταλαντωτής 32 kHz έως 40 kHz ή 3 MHz έως 32 MHz
• Πολλαπλής χρήσης πηγή ρολογιού
Χαρακτηριστικά λειτουργίας
• Πεδίο τάσης: 1,71 έως 3,6 V
• Πεδίο τάσης εγγραφής με φλας: 1,71 έως 3,6 V
• Περιοχή θερμοκρασίας (περιβάλλον): -40 έως 105°C
Ανθρώπινη διεπαφή μηχανής
• Χρησιμοποιώντας χαμηλής ισχύος υλικές διεπαφές αισθητήρων αφής (TSI)
• Μέχρι 50 εισροές/εξόδους γενικής χρήσης (GPIO)
Διασύνδεσμοι επικοινωνίας
• Ελεγκτής On-the-Go με πλήρη/χαμηλή ταχύτητα USB με δέκτη on-chip και ρυθμιστή 5 V έως 3,3 V
• Δύο 16-bit SPI μονάδες
• Μονάδα I2S (SAI)
• Μία μονάδα UART χαμηλής ισχύος
• Δύο μονάδες UART
• Δύο μονάδες I2C
Αναλογικές μονάδες
• 16-bit SAR ADC
• 12-bit DAC
• Αναλογικός συγκριτικός μηχανισμός (CMP) που περιέχει DAC 6 bit και προγραμματιζόμενη είσοδο αναφοράς
Χρονοδιακόπτες
• Χρονοδιακόπτης έξι καναλιών/PWM (TPM)
• Δύο 2 κανάλια μονάδες χρονόμετρου/PWM
• Περιοδικά χρονόμετρα διακοπής
• 16-bit χρονόμετρο χαμηλής κατανάλωσης (LPTMR)
• Ρυθμικό ρολόι
ΕφαρμογέςMKL26Z128VFT4
• Η κατανάλωση ενέργειας είναι χαμηλότερη από 40 μA/MHz σε λειτουργία πολύ χαμηλής ισχύος
• Στατική κατανάλωση ισχύος έως και 2 μA με διατήρηση πλήρους κατάστασης και εγρήγορση 4,5 μs
• Υπερ-αποτελεσματικός επεξεργαστής Cortex-M0+ που λειτουργεί μέχρι 48 MHz με κορυφαία απόδοση στον κλάδο
• Επιλογή μνήμης έως 128 KB flash και 16 KB RAM
• Η αρχιτεκτονική εξοικονόμησης ενέργειας είναι βελτιστοποιημένη για χαμηλή κατανάλωση με την τεχνολογία TFS 90nm, τις τεχνικές ρολογιού και της πύλης ισχύος,
και μηδενική κατάσταση αναμονής ελεγκτής μνήμης flash
Περιβαλλοντικές και εξαγωγικές ταξινόμησηMKL26Z128VFT4
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 3 (168 ώρες) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | 3Α991Α2 |
| HTSUS | 8542.31.0001 |
