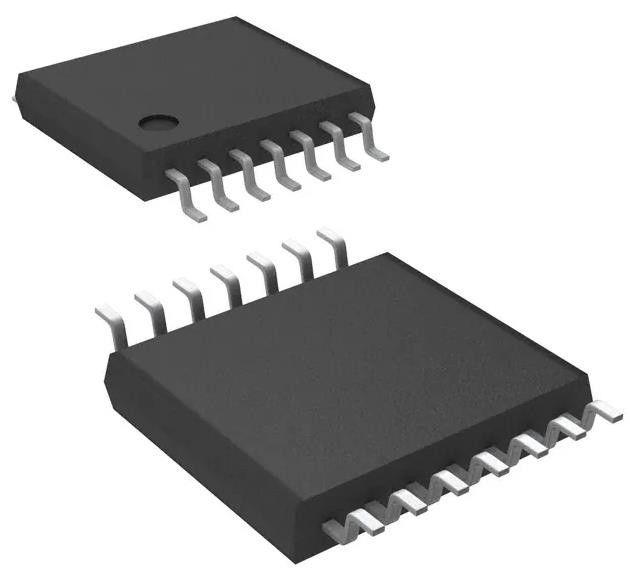

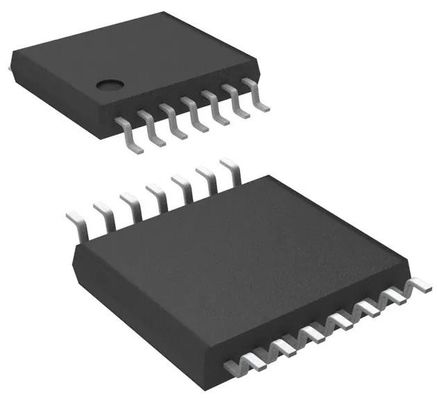

MC74LCX14DTR2G Gate Inverter IC 6 κανάλια Schmitt Trigger 14-TSSO
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | MC74LCX14DTR2G |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 3-5 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος λογικής: | Μετατροπέας | Αριθμός κυκλωμάτων: | 6 |
|---|---|---|---|
| Αριθμός εισαγωγών: | 1 | Χαρακτηριστικά: | Schmitt Trigger |
| Πρόσθετη τάση: | 2V ~ 3.6V | Τρέχων - ήρεμος (Max): | 10 µA |
| Τρέχων - παραγωγή υψηλή, χαμηλός: | 24mA, 24mA | Επίπεδο λογικής εισαγωγής - χαμηλό: | 0.4V ~ 0.6V |
| Επίπεδο λογικής εισαγωγής - υψηλό: | 1.7V ~ 2.2V | Max Propagation Delay @ V, Max CL: | 6.5ns @ 3.3V, 50pF |
| Υψηλό φως: | MC74LCX14DTR2G,MC74LCX14DTR2G Πύλη μετατροπέα IC |
||
Περιγραφή προϊόντων
MC74LCX14DTR2G Inverter IC 6 κανάλια Schmitt Trigger 14-TSSO
Εναλλακτικός διακόπτης IC 6CH 1-INP 14TSSOP
ΠροδιαγραφέςMC74LCX14DTR2G
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Πύλες και μετατροπείς | |
| Δρ. | μεν |
| Σειρά | 74LCX |
| Πακέτο | Ταινία και τροχό (TR) |
| Κατάσταση του προϊόντος | Ενεργός |
| Τύπος λογικής | Μετατροπέας |
| Αριθμός κυκλωμάτων | 6 |
| Αριθμός εισροών | 1 |
| Χαρακτηριστικά | Σμιτ Τρίγκερ |
| Πρόσθετη τάση | 2V ~ 3,6V |
| ρεύμα - ακινητοποιημένο (μέγιστο) | 10 μA |
| ρεύμα - υψηλή και χαμηλή απόδοση | 24mA, 24mA |
| Επίπεδο λογικής εισόδου - χαμηλό | 0.4V ~ 0.6V |
| Επίπεδο λογικής εισόδου - υψηλό | 1.7V ~ 2.2V |
| Μέγιστη καθυστέρηση πολλαπλασιασμού @ V, μέγιστη CL | 6.5ns @ 3.3V, 50pF |
| Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο συσκευής του προμηθευτή | 14-TSSOP |
| Πακέτο / Κουτί | 14-TSSOP (0,173", 4,40mm πλάτος) |
| Αριθμός βασικού προϊόντος | 74LCX14 |
ΧαρακτηριστικάMC74LCX14DTR2G
* Σχεδιασμένο για λειτουργία VCC 2,3 V έως 3,6 V
* 5,0 V ανοχή εισόδων − Διασύνδεση ικανότητα με 5,0 V TTL λογική
* Συμβατό με LVTTL
* Συμφωνητικό με το LVCMOS
* 24 mA ισορροπημένη ισχύς εξόδου
* Σχεδόν μηδενικό στατικό ρεύμα τροφοδοσίας (10 A) μειώνει σημαντικά τις απαιτήσεις ισχύος του συστήματος
* Δυναμικότητα κλειδώματος άνω των 500 mA
* Η χωρητικότητα του ρεύματος κίνησης είναι 24 mA στην πηγή / αποβάθρα
* Πιν και λειτουργία συμβατές με άλλες οικογένειες τυποποιημένης λογικής
* Δυναμικότητα ESD: Μοντέλο ανθρώπινου σώματος > 2000 V Μοντέλο μηχανής > 100 V
* Μονάδα πολυπλοκότητας: 41 ισοδύναμες πύλες
* Αυτές οι συσκευές είναι απαλλαγμένες από Pb-, Halogen/BFR και είναι συμβατές με το RoHS
ΕφαρμογέςMC74LCX14DTR2G
Το MC74LCX14 είναι ένας υψηλής απόδοσης έξατρος μετατροπέας με εισόδους Schmitt-Trigger που λειτουργούν από τροφοδοσία 2.3 έως 3.6 V
Περιβαλλοντικές και εξαγωγικές ταξινόμησηMC74LCX14DTR2G
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.39.0001 |
