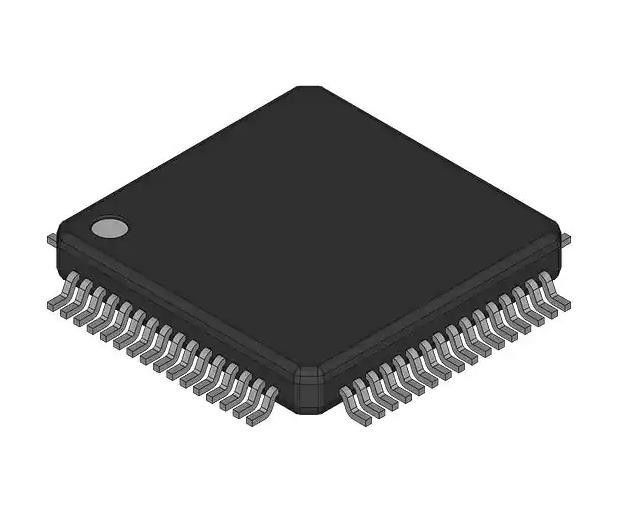

R5F212B8SNFA#U0 R8C R8C/2x/2B Μικροελεγκτής IC 16-Bit 20MHz 64KB FLASH
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | Εναλλακτικά, τα προϊόντα αυτά μπορούν να χρησιμοποιούνται για την κατασκευή ή την κατασκευή οχημάτων |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 3-5 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 |
|
Λεπτομερής ενημέρωση |
|||
| Επεξεργαστής πυρήνων: | R8C | Μέγεθος πυρήνα: | δεκαεξάμπιτος |
|---|---|---|---|
| Ταχύτητα: | 20MHz | Συνδετικότητα: | Ι ² Γ, LINbus, SIO, SSU, UART/USART |
| Περιφερειακές μονάδες: | POR, PWM, τάση ανιχνεύει, WDT | Αριθμός εισόδων/εξόδων: | 55 |
| Μέγεθος μνήμης προγράμματος: | 64KB (64K Χ 8) | Τύπος μνήμης προγράμματος: | ΛΑΜΨΗ |
| Μέγεθος RAM: | 3K Χ 8 | Τάση - ανεφοδιασμός (Vcc/Vdd): | 2,2V ~ 5,5V |
Περιγραφή προϊόντων
R5F212B8SNFA#U0 R8C R8C/2x/2B Μικροελεγκτής IC 16-Bit 20MHz 64KB FLASH
IC MCU 16BIT 64KB FLASH 64LQFP
ΠροδιαγραφέςΕναλλακτικά, τα προϊόντα αυτά μπορούν να χρησιμοποιούνται για την κατασκευή ή την κατασκευή οχημάτων.
| Τύπος | Περιγραφή |
| Κατηγορία | Μικροελεγκτές |
| Δρ. | Η Renesas Electronics America Inc. |
| Σειρά | R8C/2x/2B |
| Πακέτο | Χύδην |
| Πρωτογενής επεξεργαστής | R8C |
| Μέγεθος πυρήνα | 16-bit |
| Ταχύτητα | 20MHz |
| Συνδεσιμότητα | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ |
| Περιφερειακά | POR, PWM, ανίχνευση τάσης, WDT |
| Αριθμός εισόδων/εξόδων | 55 |
| Μέγεθος μνήμης προγράμματος | 64KB (64K x 8) |
| Τύπος μνήμης προγράμματος | ΦΛΑΣ |
| Μέγεθος EEPROM | - |
| Μέγεθος RAM | 3K x 8 |
| Η τάση - τροφοδοσία (Vcc/Vdd) | 2.2V ~ 5.5V |
| Μετατροπείς δεδομένων | Α/Δ 12x10b· Δ/Α 2x8b |
| Τύπος ταλαντωτή | Εσωτερικό |
| Θερμοκρασία λειτουργίας | -20 °C ~ 85 °C (TA) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 64-LQFP |
| Πακέτο συσκευής του προμηθευτή | 64-LQFP (14x14) |
| Αριθμός βασικού προϊόντος | R5F212B |
ΧαρακτηριστικάΕναλλακτικά, τα προϊόντα αυτά μπορούν να χρησιμοποιούνται για την κατασκευή ή την κατασκευή οχημάτων.
* Η ομάδα R8C/2A και η ομάδα R8C/2B μονοσιπ MCU ενσωματώνουν τον πυρήνα της R8C/Tiny Series CPU, χρησιμοποιώντας εξελιγμένες οδηγίες για υψηλό επίπεδο απόδοσης.
Με 1 Mbyte χώρου διευθύνσεων, και είναι ικανό να εκτελεί εντολές σε υψηλή ταχύτητα.
Επιπλέον, ο πυρήνας του CPU διαθέτει πολλαπλασιαστή για επεξεργασία λειτουργίας υψηλής ταχύτητας.
* Η κατανάλωση ενέργειας είναι χαμηλή και οι υποστηριζόμενες λειτουργίες επιτρέπουν πρόσθετο έλεγχο ισχύος.
Οι εν λόγω MCU χρησιμοποιούν επίσης αντιθροικό εξοπλισμό για τη μείωση των εκπομπών ηλεκτρομαγνητικού θορύβου και έχουν σχεδιαστεί για να αντέχουν στο EMI.
Η ενσωμάτωση πολλών περιφερειακών λειτουργιών, συμπεριλαμβανομένου του πολυλειτουργικού χρονοδιακόπτη και της σειριακής διεπαφής, μειώνει τον αριθμό των συστατικών στοιχείων του συστήματος.
* Επιπλέον, η ομάδα R8C/2B διαθέτει flash δεδομένων στο τσιπ (1 KB × 2 μπλοκ).
Η διαφορά μεταξύ της ομάδας R8C/2A και της ομάδας R8C/2B είναι μόνο η παρουσία ή η απουσία αναμνηστικού δεδομένων.
Οι περιφερειακές τους λειτουργίες είναι οι ίδιες.
Εφαρμογές του R5F212B8SNFA#U0
* Ηλεκτρονικές οικιακές συσκευές, εξοπλισμός γραφείου, εξοπλισμός ήχου, εξοπλισμός καταναλωτών κλπ.
Περιβαλλοντικές και εξαγωγικές ταξινόμησηΕναλλακτικά, τα προϊόντα αυτά μπορούν να χρησιμοποιούνται για την κατασκευή ή την κατασκευή οχημάτων.
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Δεν ισχύει |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 3 (168 ώρες) |
| Το καθεστώς REACH | Προμηθευτής αόριστος |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.31.0001 |
