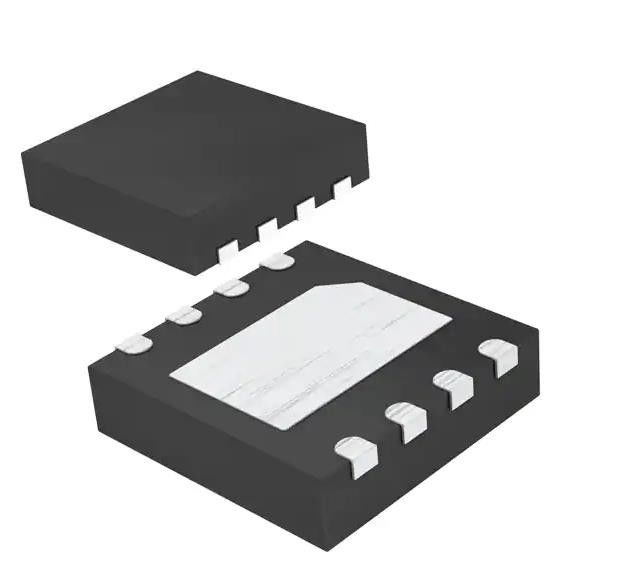

MAX5054BATA+T Gate Driver IC με 4V - 15V αναστροφή/μη αναστροφή 8-TDFN (3x3)
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | MAX5054BATA+T |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Οδηγημένη διαμόρφωση: | Χαμηλός-πλευρά | Τύπος καναλιών: | Ανεξάρτητος |
|---|---|---|---|
| Αριθμός οδηγών: | 2 | Τύπος πυλών: | N-Channel MOSFET |
| Πρόσθετη τάση: | 4V ~ 15V | Τάση λογικής - VIL, VIH: | 00,8V, 2,1V |
| Τρέχων - μέγιστη παραγωγή (πηγή, νεροχύτης): | 4A, 4A | Χρόνος ανόδου/πτώση (τύπος): | 32μ, 26μ |
| Υψηλό φως: | MAX5054BATA+T,Επικεφαλής διακόπτη πύλης SMD,Δικτυακό σύστημα οδήγησης πύλης 8-TDFN |
||
Περιγραφή προϊόντων
MAX5054BATA+T Gate Driver IC με αναστρέψιμο μη αναστρέψιμο 8-TDFN (3x3)
IC GATE DRVR χαμηλή πλευρά 8TDFN
Προδιαγραφές MAX5054BATA+T
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Οδηγοί πύλης | |
| Δρ. | Ανάλογες συσκευές Inc./Maxim Integrated |
| Σειρά | - |
| Πακέτο | Ταινία και τροχό (TR) |
| Κατάσταση του προϊόντος | Όχι για Νέα Σχέδια |
| Οδηγούμενη διαμόρφωση | Κατώτατη πλευρά |
| Τύπος καναλιού | Ανεξάρτητος |
| Αριθμός οδηγών | 2 |
| Τύπος πύλης | ΜΟΣΦΕΤ N-Κανάλι |
| Πρόσθετη τάση | 4V ~ 15V |
| Λογική τάση - VIL, VIH | 00,8V, 2,1V |
| Τρέμα - Πύργος (πηγή, απορροφητήρας) | 4Α, 4Α |
| Τύπος εισόδου | Αντιστρέψιμο, μη αντιστρέψιμο |
| Χρόνος άνοδος / πτώσης (τύπος) | 32μ, 26μ |
| Θερμοκρασία λειτουργίας | -40 °C ~ 150 °C (TJ) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 8-WDFN εκτεθειμένη θήκη |
| Πακέτο συσκευής του προμηθευτή | 8-TDFN (3x3) |
| Αριθμός βασικού προϊόντος | MAX5054 |
ΧαρακτηριστικάτουMAX5054BATA+T
* 4V έως 15V μονάδα τροφοδοσίας
* 4A ρεύμα κορύφωσης πηγής/απορροής
* 20ns (τυπική) καθυστέρηση διάδοσης
* Συμφωνία καθυστέρησης μεταξύ των εισροών αναστροφής και μη αναστροφής
* Συγκρίνοντας την καθυστέρηση διάδοσης μεταξύ δύο καναλιών
* Εισόδους λογικής VDD / 2 CMOS (MAX5054AATA)
* Εισόδους λογικής TTL (MAX5054B/MAX5055/MAX5056/MAX5057)
* 0,1 x VDD (CMOS) και 0,3V (TTL) Υστερέση λογικής εισόδου
* Μέχρι +18V λογικές εισόδους (ανεξάρτητα από την τάση VDD)
* Χαμηλή χωρητικότητα εισόδου: 2,5 pF (τυπικός)
* 40μA (τύπος) Κενό ρεύμα
* Περιοχή θερμοκρασίας λειτουργίας από -40°C έως +125°C
* Πακέτα TDFN και SO 8-Pin
ΕφαρμογέςτουMAX5054BATA+T
* Εναλλαγή MOSFET ισχύος
* Έλεγχος κινητήρα
* Ηλεκτρικές πηγές ρεύματος σε λειτουργία διακόπτη
* Ενότητες τροφοδοσίας
* Μετατροπείς συνεχούς ρεύματος
Περιβαλλοντικές και εξαγωγικές ταξινόμησηMAX5054BATA+T
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.39.0001 |
