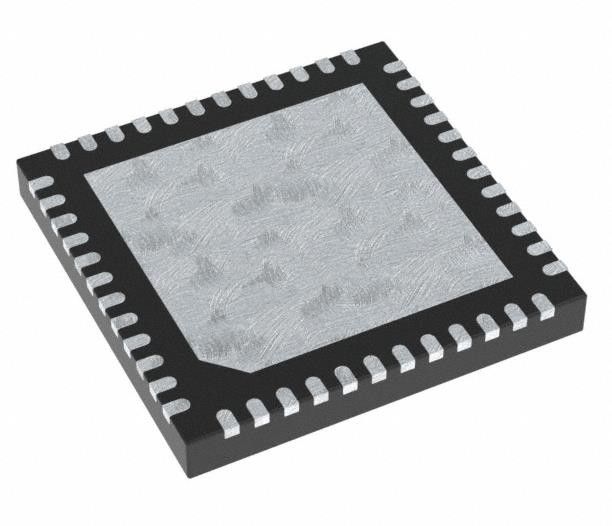

KSZ9031RNXIC Ενσωματωμένο IC Chip 4/4 Transceiver IC Full Ethernet 48-QFN (7x7)
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | KSZ9031RNXIC |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος: | Πομποδέκτης | Πρωτόκολλο: | Ethernet |
|---|---|---|---|
| Αριθμός οδηγών/δεκτών: | Πλήρης | Πρόσθετη τάση: | 1.8V, 2.5V, 3.3V |
| Θερμοκρασία λειτουργίας: | -40 °C ~ 85 °C | Τύπος στερέωσης: | Επεξεργασία επιφανείας |
| Υψηλό φως: | KSZ9031RNXIC,Κύκλωμα ολοκληρωμένου IC KSZ9031RNXIC,48-QFN IC δέκτη-διαβιβαστή |
||
Περιγραφή προϊόντων
KSZ9031RNXIC Integrated IC Chip With 4/4 Transceiver Πλήρης Ethernet 48-QFN (7x7)
ΠΟΛΛΟ 4/4 48QFN
Προδιαγραφές KSZ9031RNXIC
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Οδηγοί, δέκτες, δέκτες | |
| Δρ. | Τεχνολογία μικροτσίπ |
| Σειρά | - |
| Πακέτο | Τραπέζι |
| Κατάσταση του προϊόντος | Ενεργός |
| Τύπος | Πληροφοριακό σύστημα |
| Πρωτόκολλο | Ethernet |
| Αριθμός οδηγών/αποδέκτων | 4/4 |
| Δυομελές | Πλήρης |
| Ποσοστό δεδομένων | - |
| Πρόσθετη τάση | 1.8V, 2.5V, 3.3V |
| Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 48-VFQFN Εκθετική πλακέτα |
| Πακέτο συσκευής του προμηθευτή | 48-QFN (7x7) |
| Αριθμός βασικού προϊόντος | KSZ9031 |
ΧαρακτηριστικάτουKSZ9031RNXIC
• Μονό-σιπ 10/100/1000 Mbps Ethernet Transceiver Κατάλληλος για εφαρμογές IEEE 802.3
• Η χρονολόγηση RGMII υποστηρίζει καθυστέρηση στο τσιπ σύμφωνα με την έκδοση RGMII 2.0, με επιλογές προγραμματισμού για εξωτερική καθυστέρηση και προσαρμογές και διορθώσεις στις διαδρομές χρονολόγησης TX και RX
• RGMII με 3,3V/2,5V/1,8V ανοχή
• Αυτόματη διαπραγμάτευση για την αυτόματη επιλογή της υψηλότερης ταχύτητας σύνδεσης (10/100/1000 Mbps) και διπλής σύνδεσης (μισό/πλήρης)
• Αντίστοιχοι τερματισμού στο τσιπ για τα ζεύγη διαφορών
• Ελεγκτής LDO στο τσιπ για να υποστηρίξει τη λειτουργία ενιαίας παροχής 3.3V ∙ Απαιτεί μόνο ένα εξωτερικό FET για να παράγει 1.2V για τον πυρήνα
• Υποστήριξη Jumbo Frame έως 16 KB
• Απόδοση ρολογιού αναφοράς 125 MHz
• Τρόπος ενεργειακής ανίχνευσης για μείωση της κατανάλωσης ενέργειας όταν το καλώδιο δεν είναι συνδεδεμένο
• Υποστήριξη Wake-On-LAN (WOL) με ισχυρή ανίχνευση προσαρμοσμένων πακέτων
• Προγραμματιζόμενες εξόδους LED για σύνδεση, δραστηριότητα και ταχύτητα
• Διορθώσεις βασικής περιπλανώσεως
• Διαγνώριση καλωδίων με βάση το TDR της LinkMD για τον εντοπισμό ελαττωματικών καλωδίων χαλκού
• Υποστήριξη παραμετρικού δέντρου NAND για την ανίχνευση σφαλμάτων μεταξύ chip I/O και πλακέτου
• Τρόποι Loopback για διάγνωση
• Αυτόματη διασταύρωση MDI/MDI-X για τον εντοπισμό και τη διόρθωση της εναλλαγής ζευγαριών σε όλες τις ταχύτητες λειτουργίας
• Αυτόματη ανίχνευση και διόρθωση των ανταλλαγών ζευγαριών, της στρεβλώσεως ζευγαριών και της πολικότητας ζευγαριών
• Διασύνδεση διαχείρισης MDC/MDIO για τη διαμόρφωση του μητρώου PHY
• Διακοπή επιλογής Pin
• Τρόποι απενεργοποίησης και εξοικονόμησης ενέργειας
ΕφαρμογέςτουKSZ9031RNXIC
• Λέιζερ/Επιτυπωτής δικτύου
• Διαδικτυακή αποθήκευση (NAS)
• Διακομιστής δικτύου
• Gigabit LAN στη Μητρική Πίνακα (GLOM)
• Πύλη ευρυζωνικής σύνδεσης
• Ρουτέρ Gigabit SOHO/SMB
• IPTV
• IP Set-Top Box
• Παιχνίδια κονσόλας
• Κέντρο μέσων ενημέρωσης τριπλής αναπαραγωγής (δεδομένα, φωνή, βίντεο)
• Βιομηχανικός έλεγχος
• Δικτύωση αυτοκινήτων στο όχημα
Περιβαλλοντικές και εξαγωγικές ταξινόμησηKSZ9031RNXIC
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 3 (168 ώρες) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | 5Α991Β1 |
| HTSUS | 8542.39.0001 |
